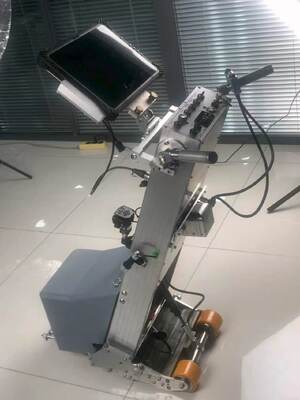

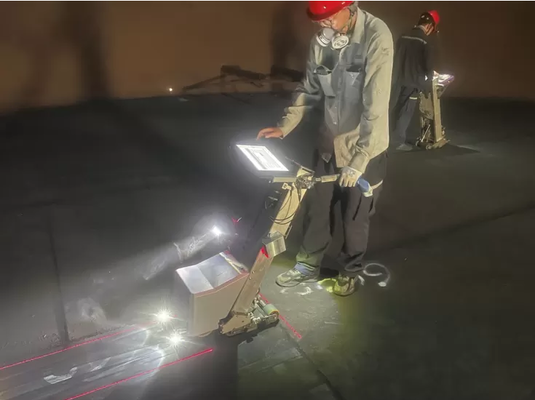

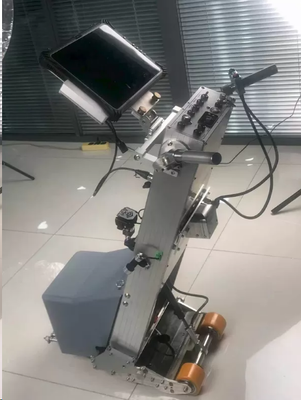

HMLF-2020 Tank Alt Plağı MAgnetik Sızıntı Tarayıcı Hızlı Denetlemek ve Depolama Tankı'nın Altındaki Korozyonu Bulmak
Tarayıcının temel teknik özellikleri:
Ben... Ekipman, bölünmüş bir tasarım benimser ve ana ünite ve mıknatıs parçaları ayrılabilir, bu da montajı basit ve taşımayı kolaylaştırır;
Ben... 256 adetsensörler;
Ben... Tarama genişliği300 mm;
Ben... Bulma hızı: 500mm;
Ben... Üst ve alt yüzeylerdeki kusurları ayırt edebilir.
Ben... Öne bakan yüksek ve düşük ışık farları ile donatılmıştır.
Ben... Defekt yeri aydınlatması ve defekt yeri için lazer gösterge hattı vardır.
Ben... Aygıtın yerleşim yerini gösteren uçuş yanıp sönen bir ışığı vardır.
Ben... Ekipmanın ileri yörüngesi için çift lazer gösterge hatlarına sahiptir.
Ben... Cep telefonu şarj bağlantısı var.
Ben... Tablet şarj fonksiyonuna sahiptir.
Ben... Seçilebilir 54Ah yüksek kapasiteli lityum pil, 8 saatten fazla pil ömrü sağlar;
Ben... Hafif ve taşıması kolay 12 inçlik sağlam dokunmatik ekranlı bir bilgisayar;
Ben... Gerçek zamanlı veri alımı ve analizi;
Ben... Alman yapımı hassas mekanik kodlayıcının uzunluk hatası3mm.
Ben... Motor doğrudan Almanya'dan ithal edilir, sorunsuz çalışmayı ve güvenilir kaliteyi sağlar.
Ben... Windows 10 ve 11Sistemler otomatik olarak çekebilir.CADTüm tank tabanının grafikleri, aşındırılmış alanları belirlemek ve korozyon derecesini göstermek için farklı renkler kullanmak.
Ben... kalınlık ölçümü, vakum odası ve manyetik parçacık testi, tank tabanı plakanın grafiklerine eklenebilir,ve tüm tank taban plakalarının denetim raporunu oluşturmak için raporda kapsamlı bir şekilde görüntülenir..
Ben... Bu kez tespit edilen sonuçları, kusurlarda değişiklikleri belirlemek için önceki sonuçlarla karşılaştırabilen bir karşılaştırma ve üst üsteleme fonksiyonuna sahiptir.
Ben... Tank bakım personeline güçlü destek sağlayan bir yama tasarımı ve istatistik fonksiyonlarına sahiptir.
Ben... Aygıtın hidrolik çubukları denetçilerin manyetik köprüyü kolayca taban levhasından kaldırmalarını sağlar.
Raporlama yazılımının ana özellikleri:
Ben... OtomatikCADBulma ve Çizim
Ben... yama tasarım fonksiyonu
Ben... Test raporları oluşturma fonksiyonu
Ben... Kusur şekli ve boyutu analizi
Ben... Kusurlar görsel inceleme, ultrason, vakum odası ve manyetik parçacık testi ile tespit edilebilir.
Ben... Her tahta için kusurların sayısını ve yerini doğrudan listeleyin.
Teknik parametreler:
|
ilke
|
Sızıntı prensibi
|
|
Sonda sayısı
|
192 adet MLFHall bobine probları ve 64 adet LMA Hall probları
|
|
Tarama genişliği
|
300 mm
|
|
En fazla tarama uzunluğu
|
30metre- Hayır.
|
|
Konumlama doğruluğu
|
±3mmya da± 0,04% (8 metre tarama uzunluğu)
|
|
Sürüş yöntemi
|
DC motor sürücüsü
|
|
Tarama hızı
|
0.5m/s (sabit)
|
|
Bulma verimliliği
|
9 metrekare/dakikada
|
|
Kalınlık aralığı
|
Çizim modu: Maksimum12.5mm
Otomatik durma modu: 16 mm
|
|
Şeffaf kaplama özellikleri
|
Güçlü bir nüfuz gücü; ferromanyetik olmayan kaplamalara en fazla6 mm kalınlığında.
|
|
Maksimum duyarlılık
|
% 20Tank tabanı plaka kalınlığının korozyonu
|
|
Kusur doğruluğu
|
Değerlendirme eşdeğerinin ±5%'i
|
|
Asgari hata tespit yeteneği
|
Φ2mmderinliği:% 50plakanın kalınlığı.
|
|
Üst ve alt yüzey kusurları
|
Korozyonun taban plakanın yüzeyinde veya alt tarafında olup olmadığını belirleyebilir.
|
|
Veri saklama
|
Bilgisayarın sabit diskine kaydedilebilir veyaUSBDış bir sabit diske.
|
|
Gerçek zamanlı analiz
|
Kusurlu korozyonun boyutunu, spesifikX/Ykoordinatları ve kusurun üst veya alt yüzeyde olup olmadığı.
|
|
Güç kaynağı
|
12VDC şarj edilebilir pil,220VÇalışma voltajı akıllı şarj cihazı.
|
|
Ağırlık
|
Yaklaşık 45 kg
|
|
yazılım
|
Gerçek zamanlı veri toplama ve analiz yazılımı, analiz raporlama yazılımı
|
Temel yapılandırma listesi:
(1) Ayrılabilir ana ünite: 1 ünite
(2) 12 inçlik sağlam dokunmatik ekranlı tablet: 1 adet
(3) Test ve analiz yazılımı: 1 set
(4) Grafik rapor yazılımı: 1 set
(5) Pil şarj cihazı ve şarj cihazı: 1 set
(7) Bilgisayar montaj koltuğu: 1 set
8) Bilgisayar montaj cıvataları: 2 adet
(9) Bir set karşılaştırma test plakaları: her biri 6mm, 8mm, 10mm ve 12mm.
(1 0) Taşıma kutuları: 3 adet
