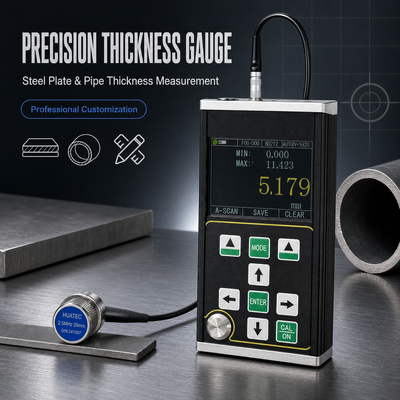

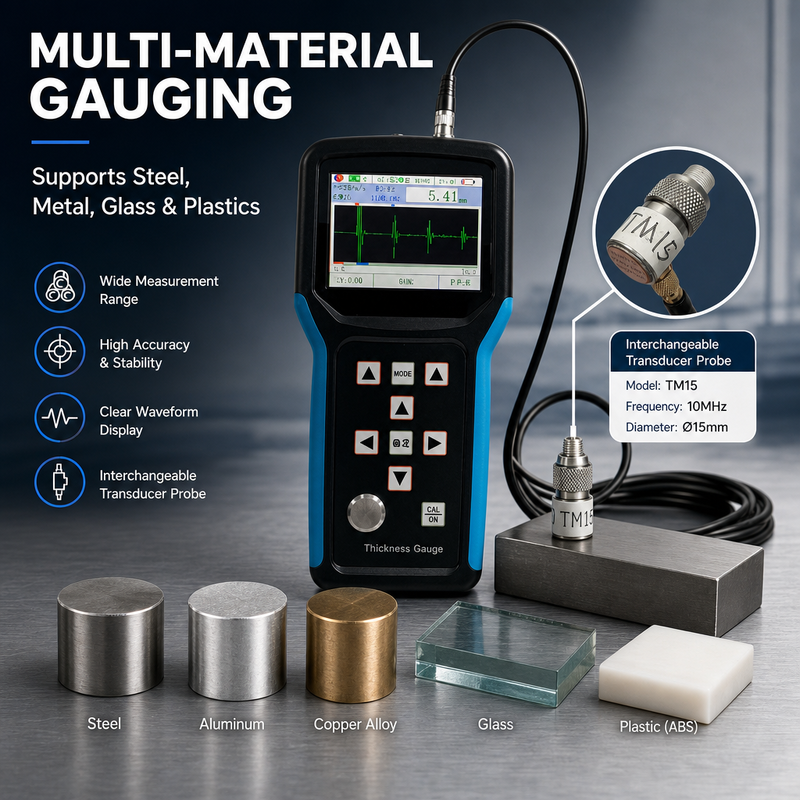

TG-5700 Yüksek Hassasiyetli Ultrasonik Kalınlık Ölçer Ölçüm Aralığı 0.15-1800mm
TG-5700, A/B taramalı yeni nesil elde taşınabilir yüksek hassasiyetli dijital ultrasonik kalınlık ölçüm cihazıdır. Darbe yansıma prensibine dayalı ultrasonik kalınlık ölçümünü benimser. Ultrasonik dalganın sabit bir hızda yayılmasını ve arka yüzeyinden yansıma alınmasını sağlayan malzemelerin kalınlık ölçümü için uygundur. Ölçüm çözünürlüğü 0.001mm ve ölçüm aralığı 0.15mm'ye (çelik) kadar inebilir.
Ana Fonksiyon Özellikleri
● Bu ürün A-tarama modu, B-tarama modu ve sayısal ekran modu özelliklerine sahiptir;
● Ölçüm aralığı geniştir ve ultra ince parçaların ölçümünü gerçekleştirmek için benzersiz "çoklu yankı" teknolojisi kullanılır, minimum ölçüm kalınlığı 0.15mm'dir (çelik);
● Bu ürün, maksimum ölçüm çözünürlüğü 0.001mm'ye ulaşan yüksek hassasiyetle kalınlık ölçümü yapabilir; Tekrarlama çözünürlüğü ± 0.002mm'ye ulaşabilir;
● Kaplamayı nüfuz etme ve yankıdan yankıya ölçüm işlevlerine sahiptir, bu da yüzeyinde boya tabakası ve kaplama bulunan malzemelerin ölçümü için kullanılır;
● Birden fazla ölçüm modu: MB-E, E-E ve ME-E modları geleneksel kalın iş parçalarının ölçümünü karşılar; İnce mod, ince parçaların ölçümünü gerçekleştirir;
● Sayısal modlar şunları içerir: geleneksel kalınlık değeri modu, fark / azalma oranı modu ve maksimum değer modu;
● İki kazanç modu: otomatik kazanç / manuel kazanç;
● Manuel kapatma ve otomatik kapatma ayarlanabilir, enerji tasarrufu fonksiyonu ile;
● Çift kristal prob ve tek kristal prob dahil olmak üzere çeşitli probları destekler ve 20MHz'e kadar yüksek frekanslı probları destekler;
● Kütle depolamayı destekler ve aynı anda 100.000 kalınlık değeri, 500 grup A-tarama dalga formu ve 500 grup B-tarama dalga formu depolayabilir;
● 320x240 yüksek çözünürlüklü (QVGA) çözünürlüğe sahip büyük 3.5 inç renkli TFT-LCD ekran;
● Çeşitli kalibrasyon yöntemlerine sahiptir, tek noktalı kalibrasyon, çok noktalı kalibrasyon ve manuel kalibrasyon modlarını destekler ve aynı anda ses hızını ve prob sıfır konumunu kalibre edebilir; Çift kristal probun V-yolu düzeltmesini destekler.
● Metrik ve İngiliz sistemlerinin dönüşümünü destekler; Milimetre ve inç birimleri arasında geçiş yapabilir;
● İngilizce ekranı destekler.
Şartname Parametreleri
*Not: şirket, önceden haber vermeksizin teknik değişiklikler yapma hakkını saklı tutar.
|
Öğe
|
TG-5700
|
|
Prob tipi
|
Tek kristal prob / çift kristal prob
|
|
Ölçüm aralığı (45# çelik)
|
0.15mm – 1800mm
|
|
Gösterge kararlılığı
|
Sıfır geçiş ve çoklu yankı teknolojisi, kalınlık ölçüm değerinin yankı gücünden, malzeme zayıflama katsayısından, kazançtan ve kapı yüksekliğinden etkilenmemesini sağlamak için kullanılır ve yüksek ölçüm kararlılığı ve güvenilirliğine sahiptir.
|
|
Ölçüm frekansı
|
4Hz,8Hz,16Hz
|
|
Çözünürlük
|
0.1mm,0.01mm,0.001mm(0.01inç,0.001inç,0.0001inç)
|
|
Hassasiyet
|
0.001mm
|
|
Darbe üreteci
|
Negatif kare dalga emisyonu kullanılır ve darbe genişliği ve voltajı prob ile otomatik olarak eşleştirilir.
|
|
Ses hızı aralığı
|
400-19999m/s
|
|
Kalibrasyon bloğu
|
4mm(çelik)
|
|
Otomatik kapanma
|
5 dakika, 10 dakika, 20 dakika ve manuel kapatma seçilebilir.
|
|
Prob kalibrasyonu
|
Tek noktalı kalibrasyon, çok noktalı kalibrasyon
|
|
Kazanç
|
Otomatik kazanç kontrolü, Manuel kazanç kontrolü
|
|
Kazanç aralığı
|
0~70dB
|
|
Tespit modu
|
Radyo frekansı (RF), pozitif yarım dalga (POS), negatif yarım dalga (NEG), tam dalga (FULL)
|
|
Ölçüm modu
|
(1) MB-E: ilk yankıdan ilk alt yankıya kadar geçen süreye dayalı ölçüm modu; (2) E-E: kaplamayı nüfuz etme ölçüm modu, rastgele Em–En yankısı isteğe bağlıdır; (3) ME-E: çoklu yankı ölçüm modu; (4) THIN: ince duvar ölçüm modu;
|
|
Sayısal mod
|
Kalınlık değeri modu, fark / azalma oranı modu, maksimum / minimum değer modu
|
|
A-tarama modu
|
Mevcut
|
|
B-tarama modu
|
Mevcut
|
|
Kupaj göstergesi
|
Mevcut
|
|
Pil Göstergesi
|
Mevcut
|
|
Dil
|
İngilizce
|
|
Birim
|
mm/inç
|
|
Menü işlemi
|
Mevcut
|
|
Yazılım fonksiyonu
|
Dinamik kapı ayarı, körleme ayarı (Blank), yankı körleme ayarı (E-blank), yankı dondurma, yankı çevirme ve ölçekleme
|
|
Depolama fonksiyonu
|
Aynı anda 100.000 kalınlık (100 grup, her grupta 1000), 500 grup A-tarama dalga formu ve 500 grup B-tarama dalga formu depolayabilir.
|
|
Ana ünite program yükseltmesi
|
Mevcut
|
|
Ekran
|
3.5 "QVGA (320 × 240) renkli TFT-LCD ekran
|
|
Veri iletimi
|
Verileri bilgisayara aktarmak için RS-232 seri iletişimi ve USB'yi destekler.
|
|
Çalışma sıcaklığı
|
-10℃～＋50℃; Özel gereksinimlerle - 20 ℃'ye ulaşabilir;
|
|
Çalışma voltajı
|
Dört adet No. 5 AA pil gereklidir. Güç yetersiz olduğunda düşük voltaj uyarısı vardır.
|
|
Genel boyut
|
204 x 100 x 36 (mm)
|
|
Toplam Ağırlık
|
310 g(Pil hariç)
|
|
Pil
|
4 adet AA kuru pil
|

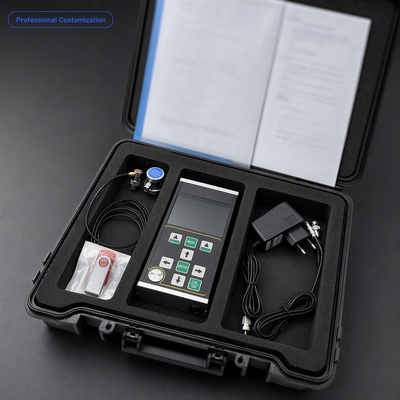

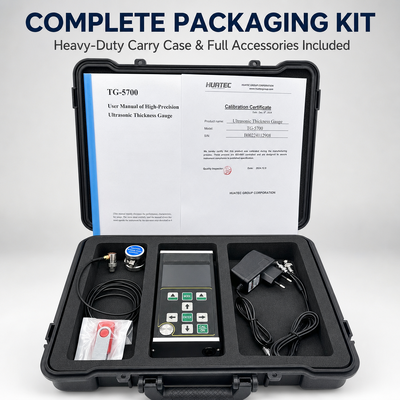

Standart Teslimat
Ana ünite TG-5700 1 adet
2.5M Φ20 tek elemanlı dönüştürücü, test aralığı 4-1800mm 1 adet
Kupaj şişesi 1 adet
Taşıma çantası 1 adet
Kullanım kılavuzu 1 adet
Kalibrasyon sertifikası 1 adet
Opsiyonel Aksesuarlar
Farklı frekanslarda çeşitli problar, tek prob 8mm/10mm/12mm ve TR ultrasonik kalınlık probları
Çeşitli basamaklı kama blokları
PC Veri yazılımı
Opsiyonel prob:
|
TS400 Çift kristal prob
|
10Mhz
|
5mm
|
0.5-50mm
|
|
TS500 Çift kristal prob
|
5Mhz
|
5mm
|
1.0-65mm
|
|
TS510 Çift kristal prob
|
5Mhz
|
10mm
|
1.0-500mm
|
|
DTM15 Tek kristal prob
|
15 MHz
|
6mm
|
0.15-22.5mm
|
|
DTM7.5 Tek kristal prob
|
7.5Mhz
|
6mm
|
0.5-22.5mm
|
|
DTM10 Tek kristal prob
|
10Mh
|
6mm
|
0.3-22.5mm
|
|
DTM5 Tek kristal prob
|
5M
|
6mm
|
1.0-22.5mm
|
|
BD510 Tek kristal prob
|
10Mh
|
10mm
|
1-1000mm
|
|
BD212 Tek kristal prob
|
2MHz
|
12mm
|
4-1800mm
|
|
Çift kristal prob kablosu
|
|
|
Tek kristal prob kablosu
|
|
