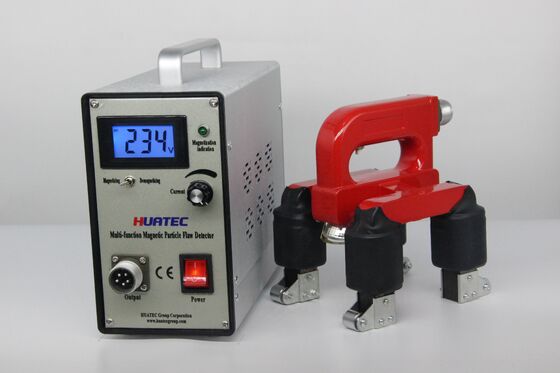

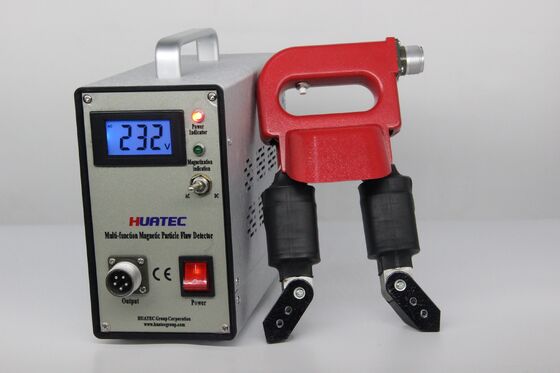

HCDX-IISC Mevcut Düzenlenebilir Demagnetizeable NDT Denetimi İçin Çoklu Sondu ile Manyetik Parçacık Hata Dedektörü

HCDX-IISC Akım Ayarlanabilir Demanyetize Edilebilir Manyetik Parçacık Çatlak Dedektörü, NDT Muayenesi İçin Çoklu Problu

Giriş:

HCDX-IISC kompozit manyetik toz çatlak dedektörü, silikon kontrollü temassız anahtar kullanır, düşük gürültü, güçlü manyetik kuvvet, uzun hizmet ömrü ve basit kullanım ile saha ve laboratuvar kullanımı için uygundur. Cihaz birleşik konfigürasyon benimser ve kullanıcılar ihtiyaçlarına göre probları serbestçe seçebilirler. A, D, E, O tipi problar kullanıcı gereksinimlerine göre yapılandırılabilir.

HCDX-IISC serisi demanyetizasyon fonksiyonuna sahiptir ve akım ayarlanabilir.

Bu manyetik parçacık çatlak dedektörü (faz kontrollü devre ile) kontrolcü olarak 8-bit MCU kullanır ve AC sıfır voltaj geçiş sinyalinin ve akım regülasyon sinyalinin hassas toplanması yoluyla manyetizasyon akımının sürekli regülasyonu gerçekleştirilebilir. Ayrıca, demanyetizasyon fonksiyonu ile donatılmıştır; demanyetizasyon modu seçildikten ve tetik düğmesine basıldıktan sonra demanyetizasyon fonksiyonu açılabilir. Ek olarak, MCU'nun programı ömür boyu ücretsiz yükseltmelerden yararlanabilir ve A, D, E, O tipi problar kullanıcı gereksinimlerine göre yapılandırılabilir.

Tüm isteğe bağlı probların parametreleri:

Uygulama:

Esas olarak ferromanyetik iş parçalarının yüzey ve yüzeye yakın çatlaklarını tespit etmek için kullanılır.

Kazan basınçlı kap, çelik yapı, dövme, döküm, kaynaklı parçalar, işlenmiş parçalar vb.

HCDX-IISC modeli için standart probların tanıtımı:

Tip D prob (elektromanyetik boyunduruk probu): hareketli eklemlere sahip, yüzey iş parçalarını manyetize edebilir ve tespit edebilir.

Tip A prob (at nalı probu): her türlü köşe kaynağı, büyük iş parçalarının iç ve dış köşelerinin yerel manyetizasyon muayenesi için uygundur, çalışma ışıkları ile donatılmıştır.

Tip O prob (halka tipi bobin): iş parçasının çevresel çatlak tespiti için uygundur ve iş parçasının yorgunluktan kaynaklanan çatlaklarına karşı çok hassastır. Ayrıca, iş parçasını uzaktan demanyetize edebilir.

Tip E prob (döner manyetik alan probu): her türlü düz kaynak, alın kaynağı, alın kaynağı ve büyük geometrik şekillere sahip düz ve kavisli yüzeyler için kapsamlı bir çatlak tespiti gerçekleştirir. Prob, çalışmayı kolaylaştıran ve hızı artıran bir makara ile donatılmıştır. Prob, kolay gözlem için çalışma ışıkları ile donatılmıştır.

Teknik parametreler:

Güç kaynağı: AC 220V ± 10% 50HZ 5A

Çıkış: AC 38V 10A

Tip A.D.E.O probları isteğe bağlıdır ve mevcuttur

Muayene hızı: ≥6 m/dak

Probun sıcaklık artışı: ≤60℃

Çalışma ritmi: uzun süreli sürekli çalışma önerilir: manyetizasyon süresi ≤3 saniye, boşluk süresi ≥5 saniye

Ağırlık: yaklaşık 6.5Kg (ana ünite)

Kontrolcü boyutu: 95x45x75mm (U*G*Y)

Taşıma çantası boyutu: 170x140x70mm (U*G*Y)

Standart teslimat:

Ana ünite HCDX-IISC  1

Tip D boyunduruk probu 1

Tip A probu     1

Tip E probu     1

Tip O probu     1

Güç kablosu    1

Prob kablosu    1

Standart numune 1

Kullanım kılavuzu  1

Sertifika        1

İsteğe bağlı aksesuarlar:

Tip A probu

O probu

E probu

D probu

Ölü ağırlık

Test numunesi

UV ışığı
