HCDX-IISC Manyetik Parçacık Deneme Ekipmanı AC220V Ferromanyetik İş Parçası Yüzey Çatlak Detektörü

HCDX-IISC Manyetik Parçacık Test Cihazı AC220V Ferromanyetik İş Parçası Yüzey Çatlak Dedektörü Kaynaklar Dökümler Dövme Parçalar İçin

Giriş:

HCDX-IISC kompozit manyetik toz kusur dedektörü, düşük gürültü, güçlü manyetik kuvvet, uzun hizmet ömrü ve basit kullanım ile silikon kontrollü temassız anahtar kullanır, saha ve laboratuvar kullanımı için uygundur. Cihaz kombine konfigürasyon benimser ve kullanıcılar ihtiyaçlarına göre probu serbestçe seçebilirler. Tip A, D, E, O probu kullanıcı gereksinimlerine göre yapılandırılabilir.

HCDX-IISC serisi, manyetizasyon giderme fonksiyonuna sahiptir ve akım ayarlanabilir.

Bu manyetik parçacık kusur dedektörü (faz kontrollü devre ile) kontrolcü olarak 8-bit MCU kullanır ve AC sıfır voltaj geçiş sinyalinin ve akım regülasyon sinyalinin hassas toplanması yoluyla manyetizasyon akımının sürekli regülasyonu gerçekleştirilebilir. Ayrıca, manyetizasyon giderme fonksiyonu ile donatılmıştır; manyetizasyon giderme modu seçildikten ve tetik düğmesine basıldıktan sonra manyetizasyon giderme fonksiyonu açılabilir. Ek olarak, MCU'nun programı ömür boyu ücretsiz yükseltmelerden yararlanabilir ve tip A, D, E, O probu kullanıcı gereksinimlerine göre yapılandırılabilir.

Tüm isteğe bağlı probların parametreleri:

Uygulama:

Esas olarak ferromanyetik iş parçalarının yüzey ve yüzeye yakın çatlaklarını tespit etmek için kullanılır.

Kazan basınçlı kap, çelik yapı, dövme parçalar, döküm parçalar, kaynaklı parçalar, işlenmiş parçalar vb.

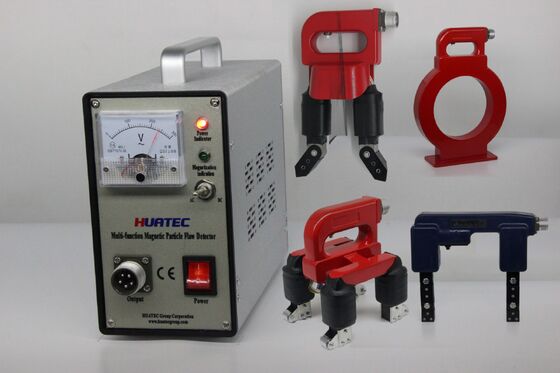

Model HCDX-IISC için standart probların tanıtımı:

Tip D prob (elektromanyetik boyunduruk probu): hareketli eklemlere sahip, yüzey iş parçasını manyetize edebilir ve tespit edebilir.

Tip A prob (at nalı probu): her türlü köşe kaynağı, büyük iş parçalarının iç ve dış köşelerinin yerel manyetizasyon muayenesi için uygundur, çalışma ışıkları ile donatılmıştır.

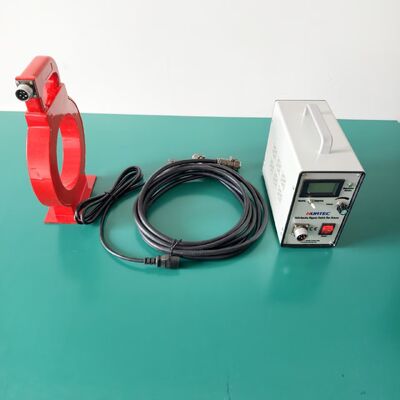

Tip O prob (halka tipi bobin): iş parçasının çevresel çatlak tespiti için uygundur ve iş parçasının yorgunluktan kaynaklanan çatlaklara karşı çok hassastır. Ek olarak, iş parçasını uzaktan manyetizasyon giderme yapabilir.

Tip E prob (dönen manyetik alan probu): her türlü düz kaynak, alın kaynağı, alın kaynağı ve büyük geometrik şekillere sahip düz ve eğimli yüzeylerin her yönden kusur tespiti yapar. Prob, çalışmayı kolaylaştıran ve hızı artıran bir makara ile donatılmıştır. Prob, kolay gözlem için çalışma ışıkları ile donatılmıştır.

Teknik parametreler:

Güç kaynağı: AC 220V ± 10% 50HZ 5A

Çıkış: AC 38V 10A

Tip A.D.E.O probları isteğe bağlıdır ve mevcuttur

Muayene hızı: ≥6 m/dak

Probun sıcaklık artışı: ≤60℃

Çalışma döngüsü: uzun süreli sürekli çalışma önerilir: manyetizasyon süresi ≤3 saniye, boşluk süresi ≥5 saniye

Ağırlık: yaklaşık 6.5Kg (ana ünite)

Kontrolcü boyutu: 95x45x75mm (U*G*Y)

Taşıma çantası boyutu: 170x140x70mm (U*G*Y)

Standart teslimat:

Ana ünite HCDX-IISC  1

Tip D boyunduruk probu 1

Tip A probu     1

Tip E probu     1

Tip O probu     1

Güç kablosu    1

Prob kablosu    1

Standart numune 1

Kullanım kılavuzu  1

Sertifika        1

İsteğe bağlı aksesuarlar:

Tip A probu

O probu

E probu

D probu

Ölü ağırlık

Test numunesi

UV ışığı
