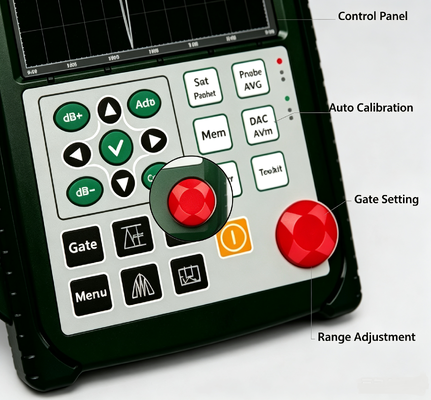

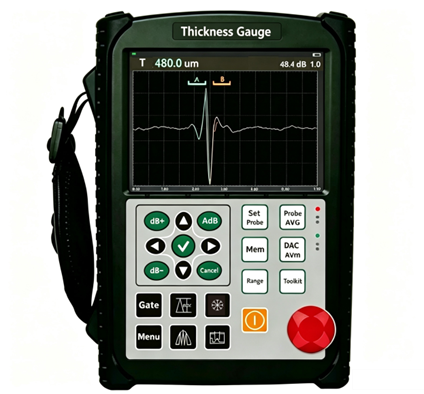

TG-UT10 Dalga biçimi çok modlu ultrasonik hata dedektörü ve kalınlık ölçer 0.001mm çözünürlük IP65 su geçirmez NDT testi
★Tüm süreç ekran uyarıları ve prob kalibrasyonu ve diğer işlemler için iletişim kutusu yönlendirilmiş etkileşimleri; manuel referans gerekmez.
★Tekrarlama hızı: yüksek hızlı tarama için 16Hz'den 10000z'ye ayarlanabilir.
★Ultra yüksek sinyal-gürültü oranı, net ve istikrarlı dalga biçimleri sağlar.
★12 bit AD yüksek hızlı örnekleme, üstün hassasiyet ve çözünürlükle küçük kusurların tespiti için 15 MHz problarıyla uyumludur.
★IP65 derecelendirilmiş kaplama, alaşımlı silikon kompozitten yapılmıştır; sağlam, toz geçirmez ve su geçirmez.
★Tek pil şarjı ile 10 saate kadar sürekli çalışma.
★Ölçüm çözünürlüğü 0.001 mm'ye kadar. En az ölçülebilir kalınlık: 0.15 mm (çelik), 0.05 mm (plastik). Kaplama katmanları aracılığıyla etkili bir şekilde ölçülebilir.
Teknik özellikler
|
Ürün
|
Spesifikasyon
|
|
Bulma aralığı
|
0.15 mm ~ 10 m (çelikte uzunluk dalgası); 30 m'ye kadar iletim modu (genişletilebilir)
|
|
Ses Hız aralığı
|
100 ~ 20000 m/s
|
|
Nabız Tekrarlama Hızı
|
10-3000 Hz, ayarlanabilir
|
|
Dinamik Aralık
|
≥ 38 dB
|
|
Dikey doğrusallık hatası
|
≤1,5%
|
|
Yatay doğrusallık hatası
|
≤ 0,2%
|
|
Karar
|
>40 dB (5P14 sondası)
|
|
Duyarlılık Marjını
|
>66 dB (Φ2 düz tabanlı delik 200 mm derinlikte)
|
|
Dijital Baskı
|
Lineerliği veya kazancı bozmadan % 0-80
|
|
Sonda Türleri
|
Düz ışın projesi, kristal projesi, nüfuz projesi
|
|
Kapılar
|
Giriş kapısı, yankı kaybı kapısı; tek kapı / çift kapı modları
|
|
Alarm
|
Alarm, LED gösterge alarmı
|
|
Güç kaynağı
|
DC 9 V
|
|
Pil ömrü
|
10 saat
|
|
Boyutları
|
250 × 165 × 40 mm
|
|
Ağırlık
|
1.0 kg
|
|
Çalışma sıcaklığı
|
-10°C~ 50 °C
|
|
Nitelikli Nemlilik
|
% 20-95% RH
|
|
Nabız genişliği
|
100 V, 200 V, 300 V, 400 V, 500 V seçilebilir; geniş sonda uyumluluğu
|
|
Nabız Genişliği
|
Farklı frekanslara sahip problarla eşleşmek için 0,03-0,51 μs içinde sürekli ayarlanabilir
|
|
Sonde Damping
|
Farklı hassasiyet ve çözünürlük gereksinimleri için 50 Ω, 100 Ω, 150 Ω, 400 Ω isteğe bağlıdır
|
|
Donanım Gerçek Zamanlı Örnekleme
|
12 bit yüksek çözünürlüklü AD dönüştürücü, son derece otantik dalga biçimi yeniden üretimi için 400 MHz örnekleme hızı
|
|
Algılama Modları
|
Pozitif yarım dalga, negatif yarım dalga, tam dalga, RF algılama
|
|
Sonde sıklığı
|
0.2 MHz ~ 15 MHz
|
|
Geçit okuması
|
Tek kapı / çift kapı okuma seçilebilir; kapı içindeki en yüksek değer okuma
|
|
Toplam Kazanç
|
110 dB; basamak seçenekleri: 0,1 dB, 1 dB, 2 dB, 6 dB
|
|
Bağlantı
|
BNC / LEMO isteğe bağlı
|
1 Ana fonksiyonlar
• Tek dokunuşla otomatik kalibrasyon
• Yüksek hassaslıklı kalınlık ölçümü: maksimum çözünürlük 0,001 mm; tekrar çözünürlük ±0,002 mm
• Denetim verimliliğini artırmak için otomatik kazanç, yankı zarfı ve zirve tutma işlevleri
• 500 bağımsız kalınlık ölçüm kanalı (genişletilebilir)
• 1000 A'ya kadar tarama dalga biçimleri ve veri kümelerini depolamak ve oynatmak (genişletilebilir); PDF biçiminde ihracat denetim raporları; özel bilgisayar yazılımı olmadan görüntülenebilir raporlar
• Dış USB flash sürücüsü desteği. İç depolanmış veriler herhangi bir zamanda ihraç edilebilir; harici USB sürücüsü üzerinden sınırsız denetim dosya depolama
• Düzenlenebilir iletme darbeleri genişliği ve genişliği
• Yüksek performanslı çevre dostu lityum iyonlu pil; standart yapılandırmada 10 saate kadar sürekli çalışma süresi
• Gerçek zamanlı saat: denetim tarihi ve saati damgalanmış ve verilerle kaydedilmiştir
• Artış ve doğrusallığa hiçbir etkisi olmayan dijital bastırma
• Kazanç telafi: kaba yüzeylerden, kalın iş parçasında uzun menzilli incelemeden ve diğer faktörlerden kaynaklanan dB zayıflamasını telafi eder
• Eko dizisi analizi
• Ekran dondur / dondur
• Dalga şeklinde doldurma
• Pil durum göstergesi
• Yakalama işaretçisi
• Kapıların içindeki dalga biçimi renkli işaretleme
• Geçit yakınlaştırması
2 Standart Aksesuarlar
Bir standart kalınlık ölçüm sondası
