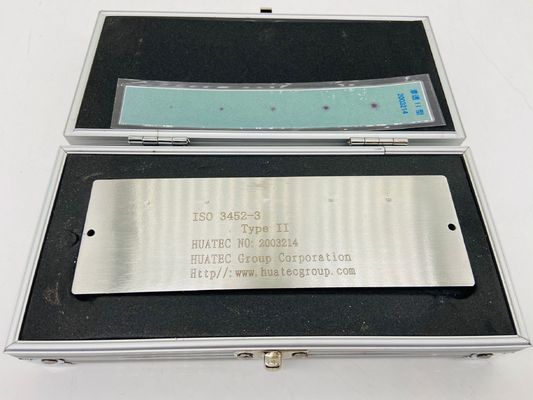

NDT PT Tip II Referans Test Bloğu 2.5-15μm Pürüzlülük Yamaları Penetrant Sistemi Kalibrasyonu İçin

NDT PT Tip II Referans Test Bloğu 2.5-15μm Pürüzlülük Yamaları Penetrant Sistem Kalibrasyonu İçin

ISO 3452-3: 2013, iki tür referans bloğunu tanımlar - Tip 2 referans blokları, DPI sistem performansının rutin değerlendirilmesi içindir.

Referans blok tipi 2, nikel tabakası ve ardından sert bir Krom alaşımı ile kaplanmış paslanmaz çelikten yapılmıştır.

Bu tabakada daha sonra 3.0 ila 5.5 mm çaplarında değişen beş yıldız şeklinde kusur yapay olarak üretilmiş olup, beş kusur boyutlarına göre eşit olarak yerleştirilmiştir. Yıkanabilirlik* değerlendirmesi için referans blok tipi 2, R = 2.5μm, 5μm, 10μm ve 15μm pürüzlülüklerine sahip dört bitişik yama içerir. En küçük kusurun en küçük pürüzlülüğü gösteren alana bitişik olarak yerleştirildiği.

Not: Beş çatlak alanının çapı mm cinsinden, tolerans ±%10

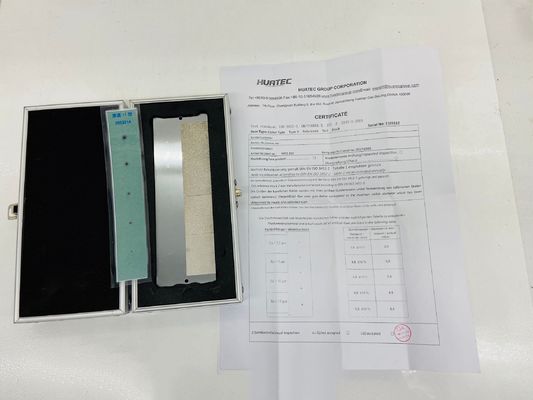

Beş noktalı paslanmaz çelik krom kaplı test parçası, nüfuz eden kusur tespit serisinin tip II test parçasıdır. GB/T18851-2008 ve EN ISO3452-3:2013 standartlarına göre üretilmiştir. Aralık 2002'de ulusal endüstri değerlendirmesini geçmiştir. Test bloğu, GB/T18851-2008, EN ISO3452 ve ASME standartlarının gereksinimlerini karşılar. Yapay kusurun fiili ölçülen değeri, ISO 10474 veya EN 10204 tip 3.1 sertifikasına dayanmaktadır.

Çapların ölçümü için floresan penetrant seviye 2, su ve kuru geliştirici; renk kontrastı penetrant seviye 2 kullanılmıştır. (Fiili duruma göre güncellenmiştir, malzeme kalitesi kullanılmıştır)
