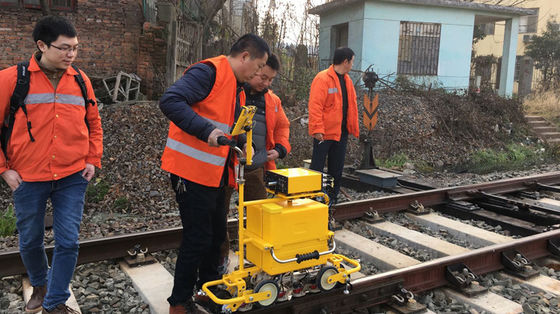

FD-GT-20 Taşınabilir Vagon Montajlı Ray UT Hata Dedektörü TB/T 2340-2012 Standart Ray Kusur Test Ekipmanı
HUATEC FD-GT-20 ray hata dedektörü, Goworld'ün TFT renkli ekranlı ve hafif vagonlu üçüncü nesil tamamen dijital ürünleridir ve demiryolu sistemi için kullanılır. Demiryolları Bakanlığı (Çin) tarafından yayınlanan TB/T 2340-2012 UT Ray Test Cihazı standardına uygun olarak, bu ekipman 43~75kg/m tipindeki rayların tespit işini yapabilir. Demiryolu, yüksek hızlı demiryolu ve metro için uygundur.Teknik ÖzelliklerKanal10 kanal: 9 muayene kanalı ve 1 kalibrasyon kanalı.
Prob tipi
| Frekansları 2 - 2.5 MHz arasında değişen farklı açılı Çift elemanlı problar, 6 adet 70° prob, 2 adet 37° prob ve 1 adet 0° prob dahil. |
Soket |
| BNC |
Prob düzenlemesi ve tespit alanı |
| Rayın tüm ana parçalarındaki hasarların kapsamlı tespiti, şunlar dahil: |
2 adet 70° prob ray başlığının sol tarafını tarar |
| 2 adet 70° prob ray başlığının ortasını tarar |
2 adet 70° prob ray başlığının sağ tarafını tarar
2 adet 37° prob ray belini tarar (vida çatlakları ve diğer eğik çatlaklar)
1 adet 0° prob ray başlığını, ray belini, ray altını, vida deliği yatay çatlağını tarar
Frekans Aralığı
1.5MHz～3.0MHz
Kazanç
|
| 0～80dB |
Reddetme |
| Kapalı, büyük |
Dinamik Aralık |
| Minimum reddetme ile en az 16dB, maksimum reddetme ile 2~6dB |
PRF |
| Kanal başına 400Hz |
Görüntüleme Modu |
| A-tarama B-tarama A+B tarama |
Tespit aralığı |
| Seçilen ray tipine göre manuel veya otomatik olarak ayarlanabilir |
Zayıflatıcı hatası |
| 12dB başına çalışma hatası ±1dB'yi aşmaz |
Dikey Doğrusallık hatası |
| ≤1% |
Yatay Doğrusallık hatası |
| ≤15% |
Amplifikatör bandı |
| -3dB 1.5MHz～3.0MHz |
Engelleme aralığı |
| 20mm'den büyük değil |
Baskılama durumunun ölçüm sonuçları üzerindeki etkisi |
| Cihazın baskılaması farklı durumlarda olduğunda, genlik farkı 10 dB±2 dB'dir, iki yankı arasındaki farkın ΔM değişimi 2 dB'den fazla değildir. |
Çalışma voltajının yankı yüksekliği ve hata tespiti (alarm) hassasiyeti üzerindeki etkisi |
| Anma çalışma voltajı aralığı içinde, kapı konumu ve alarm seviyesi önemli bir değişikliğe sahip olmamalıdır ve yankı genliğindeki ΔNd değişimi ve tespit (alarm) hassasiyeti değişimi ΔSd 1 dB'den fazla olmamalıdır. |
Dijital örnekleme hatası |
| Maksimumden minimuma sinyal genliği değişimi ekran yüksekliğinin ±%5'inden fazla olmamalıdır |
Dijital hata dedektörü yanıt süresi |
| Dijital hata dedektörünün yanıt süresi 5ms'yi geçmemelidir. |
Mesafe genliği |
| karakteristik |
Enine dalga probu, aynı açıklığa ve farklı ses yollarına sahip enine delikleri tespit eder; 0° prob, farklı ses yollarına sahip büyük düz tabanı tespit eder ve yansıtılan dalga yüksekliğindeki ΔW farkı aşağıdaki gereksinimleri karşılamalıdır: |
|
0° prob: ΔW, 20mm derinlikten mesafe genliği karakteristik eğrisinin en yüksek aralığına kadar olan aralıkta ≤ 12dB; mesafe genliği karakteristik eğrisinin en yüksek noktasından 150mm derinliğe kadar olan aralıkta ≤ 8dB:
37° prob: ΔW, 20mm derinlikten mesafe genliği karakteristik eğrisinin en yüksek aralığına kadar olan aralıkta ≤12dB; mesafe genliği karakteristik eğrisinin en yüksek noktasından 150mm derinliğe kadar olan aralıkta ≤8dB;
|
70° prob: ΔW, 10mm ile 70mm arasındaki tespit derinliğine karşılık gelen aralıkta ≤ 12 dB.
SNR
0° prob: Test bloğundaki alt yüzeyi tespit edin, dalga yüksekliği %80'e ulaştığında, statik hassasiyet marjı ≥ 24 dB; sinyal-gürültü oranı en az 16 dB.
37° prob: Test bloğundaki vida deliğini ve 37° eğimli 3mm üst çatlağı tespit edin, iki dalgayı eşitleyin, dalga yüksekliği %80'e ulaştığında, statik hassasiyet marjı ≥ 22dB; sinyal-gürültü oranı en az 8dB.
|
| 70° prob: Test bloğunda, ikincil dalga Φ4mm düz tabanlı deliği tespit etmek için kullanılır. Dalga yüksekliği %80'e ulaştığında, statik hassasiyet marjı ≥ 20dB; sinyal-gürültü oranı en az 10dB. |
Hassasiyet Fazlalığı
0° prob: Test bloğunun 110mm alt yüzeyini tespit edin, dalga %80 yüksekliğe ulaştığında, hassasiyet marjı en az 36dB
37° prob ve 70° prob: Test bloğunda Φ3×65 enine tam delik tespit edin, dalga %80 yüksekliğe ulaştığında hassasiyet marjı en az 40dB
|
| Dinamik hata tespiti yeteneği (kusur tespit yeteneği) |
0°, 37°, 70° ray özel probları ile, 15° aşağı eğimli çatırtı hariç ray karşılaştırma test bloğundaki tüm manuel kusurlar bulunabilir ve karşılık gelen alarm göstergeleri verilebilir.
Alarm kapısı ayarlama modu
|
| Alarm kapısının başlangıç konumu, genişliği ve seviyesi manuel olarak ayarlanabilir |
Alarm modu |
| Gerçek zamanlı alarm (gelen dalga alarmı ve kayıp dalga alarmı) |
Vida deliği çift dalga alarmı |
| Bir çıkış iki alarmı geciktir |
Alarm göstergesi
Sesli ve ışıklı alarm modu, alarm hacmi ve frekansı ayarlanabilir.
Dalga formu ölçümü
|
| Kapı içindeki en yüksek dalganın ses yolu, yatay ve dikey mesafeyi otomatik olarak ölçer ve görüntüler. |
Kazanç eğrisi |
| Kullanıcı, kazanç eğrisini (8 nokta) gerçek ihtiyaçlara göre ayarlayabilir. |
Hata tespiti kaydı |
| Tam veri kaydı (50 km'ye kadar), veri dışa aktarılabilir ve oynatılabilir |
İşlem giriş yöntemi |
| Dokunmatik ekran girişi |
Ekran |
| Çözünürlük 1280×800 |
Dokunmatik ekran |
| Kapasitif, yüksek mukavemetli, çizilmeye dayanıklı, |
el yazısı desteği |
| Bağlantı Noktaları |
USB 2.0
LAN 100Mbps
|
| WIFI 802.11 a/b/g/n |
bluetooth BT 4.0
Güç
DC 12V (lityum pil paketi)
Çalışma süresi
|
| ≥8 saat |
Su deposu kapasitesi |
| ≥20L |
B tipi görüntü ekran doğruluğu |
| Hem ordinat hem de apsis 2mm'dir |
Kod çarkı doğruluğu |
| 2mm |
Hata tespiti hızı |
| Maksimum 5.0km/saat |
Çalışma sıcaklığı |
| -15℃～45℃ |
Boyut |
| Çalışma durumundaki aracın genel boyutları yaklaşık 780mm × 290mm × 1006mm'dir. |
Ağırlık |
| Çerçeve yaklaşık 24kg; ultrasonik cihaz yaklaşık 2.4kg; cihaz pili 830g; işlem terminali (üç korumalı tablet bilgisayar) 730g; 5 grup prob ile donatılmış vagon yaklaşık 1.4kg. |
1. FD-GT-20 Dijital Ray Ultrasonik Hata Dedektörü Tanıtımı |
| FD-GT-20 ray hata dedektörü, HUATEC Group'un TFT renkli ekranlı ve hafif vagonlu üçüncü nesil tamamen dijital ürünleridir ve demiryolu sistemi için kullanılır. Demiryolları Bakanlığı (Çin) tarafından yayınlanan TB/T 2340-2012 UT Ray Test Cihazı standardına uygun olarak, bu ekipman 43~75kg/m tipindeki rayların tespit işini yapabilir. Rayın baş, gövde ve flanşındaki çeşitli kusurları verimli bir şekilde tespit eder, demiryolu, yüksek hızlı demiryolu ve metro için uygundur. |
Cihaz, ultrasonik ana bilgisayar + işlem terminali modunu benimser ve kablosuz WIFI üzerinden bağlanır. Müşterinin işlem deneyimini iyileştirirken, cihazın İnternet artı fonksiyonu, insan-makine tespit ayrımı, çevrimiçi veri, çevrimdışı gerçek zamanlı depolama, GPS konumlandırma, veri bulut depolama vb. gibi çeşitli işlevleri gerçekleştirmek üzere genişletilebilir. Ve müşterinin kendi ihtiyaçlarına göre kendi ultrasonik işlem terminalinizi özelleştirebilirsiniz. |
2. Özellikler
(1) Vagon çerçevesi kompakt, dayanıklı ve bakımı kolaydır;(2) Yüksek kapasiteli entegre alet kutusu su deposu;(3) Entegre kaldırma prob tutucu, probun çıkarılması ve değiştirilmesi kolaydır;
(4) Küçük boyutlu ve taşınabilir, endüstriyel üç korumalı dokunmatik panel ile;
(5) İlgili standartlara uygun mükemmel performans göstergeleri;
(6) GPS konumlandırma, veri bulut depolama, otomatik konuşma tanıma ve diğer işlevleri destekler;
(7) Hata tespiti ihtiyaçlarını karşılayan işlevsel bir uygulama.

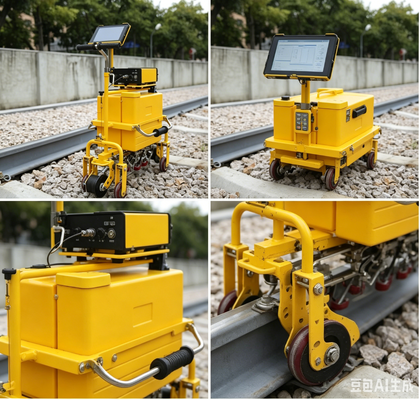

3. Vagon görünüm yapısı
4. Cihaz görünüm yapısı
Cihaz küçük ve taşınabilir, genel boyutları: 94X222X225mm, net ağırlığı yaklaşık 1.8kg
5. Yüksek kapasiteli entegre alet kutusu su deposu
Su dolu plastik su deposu 20L.
6. Entegre prob tutucu
Tüm problar arabanın altında kapalıdır, tek bir şekilde kaldırılabilir veya çıkarılabilir ve prob daha rahat bir şekilde çıkarılıp değiştirilebilir.
7. Endüstriyel üç korumalı tablet
Endüstriyel üç korumalı dokunmatik ekran tablet, toz geçirmez, su geçirmez ve darbeye dayanıklı.8. Cihaz özel hata tespiti uygulama yazılımı
Dokunmatik panelin işlem özellikleri için özel olarak tasarlanmış uygulama yazılımı, fonksiyon seçimi ve parametre ayarını kolaylaştırır.
9. Bilgisayar hata tespiti veri oynatma yazılımı
Veri oynatma hızı ayarlanabilir, akıllı oynatma, olay filtreleme, istatistikler, veri arama, yazdırma, dışa aktarma ve diğer işlevleri destekler.
Ek 1. Özellikler ve Özellikler
Ana bilgisayar görünümü kompakt, sağlam ve hafiftir ve montaj ve demontaj basittir. İyi çevresel uyum, çalışma ortamı sıcaklığı -15°C ~ 45°C, sürekli çalışma süresi en az 8 saat, titreşim önleyici ve parazit önleyici, koruma sınıfı IP65.
Ana bilgisayar birden fazla hata tespit kanalına sahiptir (farklı açılarda birden fazla prob bağlanabilir) ve sıralı zaman paylaşımlı döngü çalışır.
0, 37 ve 70 derece probları, rayın ana parçalarını tam olarak tespit etmek üzere tasarlanmıştır.
Ana bilgisayar yapısı "sunucu + istemci" biçimindedir. "Sunucu", ana bilgisayar (giriş ve ekran olmadan), 1-N kanallı bir ultrason modülüdür; "istemci" işlem terminalidir (giriş ve ekran), ana bilgisayar ve istemci (işlem terminali) ağ iletişimi için kablolu ağ LAN (veya kablosuz WIFI) bağlantısı aracılığıyla bağlanır.
Negatif kare dalga darbe uyarma modu iletim devresi
Analog filtre ana bilgisayar sinyal-gürültü oranını artırır.
- Kanal kazancı, "temel kazanç" + "telafi kazancı" kombinasyonudur.Tespit aralığı, malzeme ses hızı ve darbe kayması, seçilen ray tipine göre otomatik olarak ayarlanır.
- Geleneksel ultrasonik temel parametrelerin işlevleri manuel olarak ayarlanabilir (tespit aralığı, malzeme ses hızı, prob sıfır noktası, ön kenar, açı, kapı başlangıç konumu, genişlik ve seviye vb.).
- Reddetme fonksiyonu ile.
- Kanal tekrar frekansı kanal başına 400 Hz olarak sabittir.
- Kanal kanıtlama fonksiyonu ile.
- A, B ve A+B görüntüleme işlevlerine sahiptir.
- Sesli ve ışıklı alarm fonksiyonu ile.
- Sesli uyarı fonksiyonu ile.
- Araç uygulama sürecinde aşırı hız uyarı fonksiyonu vardır.
- Alarm kapısı içindeki en yüksek dalganın ses yolu, yatay ve dikey mesafesini otomatik olarak ölçme işlevine sahiptir.
- İşaretleme işlevine sahiptir (yaralanma, ray numarası, araç ilerleme, geri çekme vb.).
- Dahili telafi eğrisi fonksiyonu, eğri düzenlenebilir (yeni, değiştirilmiş, silinmiş).
- Alarm hacmi ve frekansı her kanal için ayarlanabilir.
- Tespit probu kuplaj arızası fonksiyonu ile.
- Kanal kapısı, dalga formu, alarm göstergesi, prob yönü göstergesi, prob açısı göstergesi, B görüntüleme kanalı renk özelleştirme fonksiyonu.
- Ekran arayüzü arka plan rengi özelleştirme fonksiyonu ile.
- Kullanıcı ek iş parametrelerini özelleştirebilir.
- Hata tespiti tam kayıt fonksiyonu
- Hata tespiti veri yönetimi işlevleri (kaydetme, silme, geri çağırma, oynatma, dışa aktarma).
- Ana bilgisayar ve işlem terminali yazılımı harici bir USB flash sürücü aracılığıyla yükseltilebilir.
- Dokunmatik ekran işlem girişi fonksiyonu ile, harici Bluetooth klavye bağlanabilir.
- GPS konum bilgisi fonksiyonu ile.
- Anlık hız göstergesi ile.
- Mesafe kanıtlama fonksiyonu ile.
- Delme işlevine sahiptir.
- Dalga formu dondurma fonksiyonu.
- Ağ iletişimi (İşlem terminaline bağlı)
- Bilgisayarda verileri oynatın
- Cihaz yazılımı işlem gösterim fonksiyonu ile, cihaz kullanıcı eğitimi için kullanılabilir.
