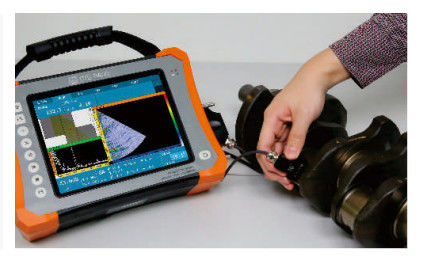

HPA-620PRT Taşınabilir Faz Dizili Ultrasonik Hata Dedektörü TFM Görüntüleme C-Scan 10.4 İnç Dokunmatik Ekran NDT Ekipmanı

HPA-620PRT Taşınabilir Faz Dizili Ultrasonik Hata Dedektörü TFM Görüntüleme C-Tarama 10.4 İnç Dokunmatik Ekran NDT Ekipmanı

HUATEC HPA-620PRT, yeni geliştirilmiş taşınabilir bir 32:128PR Faz Dizili hata dedektörüdür.

Geleneksel ultrasonik muayene modülü, TOFD modülü, geleneksel Faz Dizili modül ve TFM görüntüleme modülü ile donatılmıştır, TOFD ve Faz Dizili'nin eşzamanlı taramasını ve çift dizili probları destekler. Su ve yağa dayanıklı dokunmatik ekran ve tam kapsamlı test verisi kayıt yetenekleri ile HUATEC HPA-620PRT, C tarama fonksiyonlu gelişmiş bir akıllı TFM Faz Dizili hata dedektörüdür.

Parametre:

Kapsam:

Geleneksel Kaynak Muayenesi

Kompozit malzemelerin Faz Dizili C-tarama muayenesi

Cıvataların ve Vidalı Boruların Muayenesi

PE ek yerlerinin Muayenesi

Küçük çaplı Boru Kaynak Muayenesi Çözümü

Özellikler:

Muayene Kanalları

• 38:128PR Faz Dizili modül
• TFM görüntüleme modülü
• TOFD ve Faz Dizili'nin eşzamanlı taraması
• Çift dizili probları destekler
• 2 kanallı TOFD; 2 kanallı geleneksel ultrasonik muayene

HPA-620PRT'nin işlevselliği, kullanıcıların çeşitli taleplerini büyük ölçüde karşılar.

Faz Dizili Modül

• Boyuna dalga TFM muayenesi; Enine dalga TFM muayenesi
• Alın kaynak TFM muayenesi; Geleneksel alın kaynak muayenesi; Geleneksel alın kaynak muayenesi (TOFD ve Faz Dizili'nin eşzamanlı taraması ile)
• Levhalar için C-tarama TFM muayenesi ve geleneksel C-tarama muayenesi

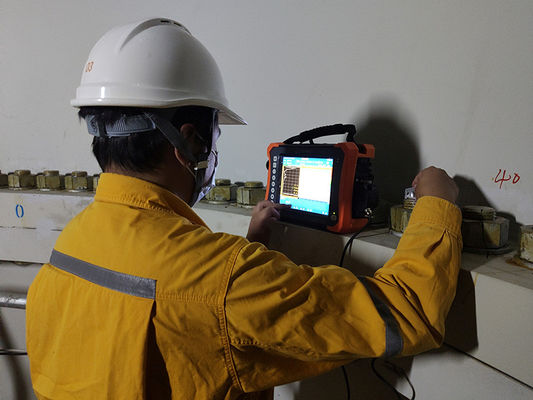

• Cıvataların TFM muayenesi ve geleneksel muayenesi
• Korozyon TFM muayenesi; geleneksel korozyon muayenesi
• TKY muayenesi

TOFD Modülü

• Prosedür parametre ayarı; prob ve kama parametre ayarı

Kullanıcılar, prob ve prosedür parametrelerine dayanarak ilgili parametreleri hesaplayabilir, bunlar şunları içerir: PCS, tarama kapsama alanı, alt kapsama alanı, ışın dahil açıları.

Ekran

• HPA-620PRT, dokunmatik kullanıma sahip 10.4 inç endüstriyel sınıf TFT ekran ile donatılmıştır, güçlü ışık ve dış mekanlarda optimum ekranlar sağlar.

Prosedür Tasarımı

• İşlem simülasyon modelleri sunan HPA-620PRT, CAD yazılımı aracılığıyla nesnelerin boyutlarını içe aktararak bir model de oluşturabilir. Kullanıcıların özel muayene prosedürlerini özelleştirir ve tüm çözüm yelpazesi için tek durak hizmet sunar.
