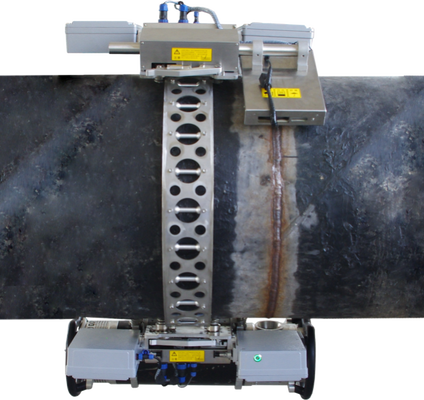

HDR-01 Dijital Görüntüleme Sistemi Uzaktan Bilgisayar, DR Görüntüleme Kurulu Çekicisi, Dış Radyografi Makinesi Çekicisi, Dahili Çekim Boru hattı Crawler ve Diğer Sistemleri İçerir
Sistem, boru hattı kaynaklarının kontrol sonuçlarını bilgisayarda gerçek zamanlı olarak görsel olarak sunabilir ve operatörlerin kontrol sonuçlarını saha üzerinde değerlendirmelerine yardımcı olur.Yerel test sonuçları uzaktan alınabilir, kayıt için kaydedilebilir veya sonuçlar doğrudan uzmanlar tarafından doğrulanabilir.Çalışma alanının kaynak portu numarası, ve görüntünün bazı ilgili bilgileri değiştirilmeden, hile şüpheli tamamen kaçınır.
Sistem aşağıdaki parçalardan oluşur: uzaktan PC, DR görüntüleme kartı arabası, harici radyografi makinesi arabası, iç çekim boru hattı sürünücü ve diğer sistemler.Kablosuz yerel ağ üzerinden, harita kontrolü ve elde edilmesi (içretimi) aynı anda tamamlanabilir.Personel boru hattı kaynak denetimini tamamlamak için bilgisayarı uzaktan kontrol edebilir ve kurtarma ve düz film için orijinal görüntüyü kaydedebilirSistemin görüntüsü net ve çift kablolu değerlendirme ulusal standartların gereksinimlerini tamamen karşılar ve aşar.
Ekipmanın bileşimi
Sistem iki bölümden oluşur: boru içi atış ekipmanları ve dış atış ekipmanları.
İç atış ekipmanının bileşimi:
Yüksek frekanslı X-ışını boru hattı sürücüsü, boru hattının dış duvarı sürücüsü (düz panel dedektörü taşıyan, merkezi yönlendirici, alt bilgisayar PLC), DR düz panel dedektörü,Bilgisayar çalışma istasyonu (dijital görüntü edinme ve işleme yazılımı).
Açık hava atış ekipmanının bileşimi:
Boru hattı dış duvar tırmanış arabası (düz panel dedektörü taşıyan, merkezi yönlendirici, IP10 alt bilgisayar PLC), DR düz panel dedektörü,boru hattı dış duvar tırmanış arabası (yönlü yüksek frekanslı X-ışını jeneratörü), yardımcı yönlendirici, IP11 alt bilgisayar PLC), taşınabilir yüksek frekanslı kontrol adaptörü, veri kablosu, güç kablosu, PC çalışma istasyonu (dijital görüntü edinimi ve işleme yazılımı),Bilgisayar çalışma istasyonu (dijital görüntü edinme ve işleme yazılımı).
Ekipman konfigürasyon listesi:
|
Seri numarası
|
Adı
|
özellikleri
|
Kaynağı
|
miktarı
|
|
1
|
Boru hattının dış duvarında tırmanma arabası (resim edinme panosunu taşıyan)
|
PC10
|
Dandong
|
1 bir dizi
|
|
2
|
Boru hattının dış duvarında tırmanış arabası (X-ışını makinesi taşıyan)
|
PC11
|
Dandong
|
1 bir dizi
|
|
3
|
Düz panel dedektörü
|
Kullanıcının seçimine göre, fiyat farklı
|
Dandong
|
1 bir dizi
|
|
4
|
Dijital görüntü edinme ve işleme yazılımı
|
|
Dandong
|
1 bir dizi
|
|
5
|
Görüntü edinimi çalışma istasyonu
|
Kesinlik 3530
|
|
1 bir dizi
|
|
6
|
Yüksek frekanslı sabit basınçlı ışın makinesi
|
D300G
|
Dandong
|
1 birim
|
|
7
|
kaydırma yolu
|
φ711mm
|
Dandong
|
1 bir dizi
|
