FD-GT-20 Ray Ultrasonik Kusur Dedektörü 43~75kg/m Ray Yüksek Hızlı Tren Metro Muayenesi İçin
HUATEC FD-GT-20 ray kusur dedektörü, Goworld'ün TFT renkli ekranlı ve hafif arabalı üçüncü nesil tamamen dijital ürünleridir ve demiryolusisteminde kullanılır. Demiryolları Bakanlığı (Çin) tarafından yayınlanan TB/T 2340-2012 UT Ray Test Cihazı standardına uygun olarak, bu ekipman 43~75kg/m tipindeki rayların muayene işini yapabilir. Demiryolu, yüksek hızlı demiryolu ve metro için uygundur.Teknik ÖzelliklerKanal
10 kanal: 9 muayene kanalı ve 1 kalibrasyon kanalı.
| Prob tipi |
Frekansları 2 - 2.5 MHz arasında değişen farklı açılı Çift elemanlı problar, 6 adet 70° prob, 2 adet 37° prob ve 1 adet 0° prob dahil. |
| Soket |
BNC |
| Prob düzenlemesi ve muayene alanı |
Rayın tüm ana parçalarındaki hasarların kapsamlı muayenesi, şunlar dahil: |
| 2 adet 70° prob ray başlığının sol tarafını tarar |
2 adet 70° prob ray başlığının ortasını tarar
2 adet 70° prob ray başlığının sağ tarafını tarar
2 adet 37° prob ray belini tarar (vida çatlakları ve diğer eğik çatlaklar)
1 adet 0° prob ray başlığını, ray belini, ray altını, vida deliği yatay çatlağını tarar
Frekans Aralığı
1.5MHz～3.0MHz
|
| Kazanç |
0～80dB |
| Reddetme |
Kapalı, büyük |
| Dinamik Aralık |
Minimum reddetme ile en az 16dB, maksimum reddetme ile 2~6dB |
| PRF |
Kanal başına 400Hz |
| Görüntüleme Modu |
A-tarama B-tarama A+B tarama |
| Tespit aralığı |
Seçilen ray tipine göre manuel veya otomatik olarak ayarlanabilir |
| Zayıflatıcı hatası |
12dB başına çalışma hatası ±1dB'yi aşmaz |
| Dikey Doğrusallık hatası |
≤1% |
| Yatay Doğrusallık hatası |
≤15% |
| Amplifikatör bandı |
-3dB 1.5MHz～3.0MHz |
| Engelleme aralığı |
20mm'den büyük değil |
| Baskılama durumunun ölçüm sonuçları üzerindeki etkisi |
Cihazın baskılaması farklı durumlarda olduğunda, genlik farkı 10 dB±2 dB'dir, iki yankı arasındaki farkın ΔM değişimi 2 dB'den fazla değildir. |
| Çalışma voltajının kusur dedektörünün yankı yüksekliği ve kusur tespiti (alarm) hassasiyeti üzerindeki etkisi |
Anma çalışma voltajı aralığı içinde, kapı konumu ve alarm seviyesi önemli bir değişiklik göstermemelidir ve yankı genliğindeki ΔNd değişimi ve tespit (alarm) hassasiyeti değişimi ΔSd 1 dB'den fazla olmamalıdır. |
| Dijital örnekleme hatası |
Maksimumden minimuma sinyal genliği değişimi ekran yüksekliğinin ±%5'inden fazla olmamalıdır |
| Dijital kusur dedektörü yanıt süresi |
Dijital kusur dedektörünün yanıt süresi 5ms'yi aşmamalıdır. |
| Mesafe genliği |
özelliği |
|
Enine dalga probu, aynı açıklığa ve farklı ses yollarına sahip enine delikleri tespit eder; 0° prob, farklı ses yollarına sahip büyük düz tabanı tespit eder ve yansıtılan dalga yüksekliğinin ΔW farkı aşağıdaki gereksinimleri karşılamalıdır:
0° prob: ΔW, 20mm derinlikten mesafe genliği karakteristik eğrisinin en yüksek aralığına kadar olan aralıkta ≤ 12dB; mesafe genliği karakteristik eğrisinin en yüksek noktasından 150mm derinliğe kadar olan aralıkta ΔW ≤ 8dB:
|
37° prob: ΔW, 20mm derinlikten mesafe genliği karakteristik eğrisinin en yüksek aralığına kadar olan aralıkta ≤12dB; mesafe genliği karakteristik eğrisinin en yüksek noktasından 150mm derinliğe kadar olan aralıkta ΔW≤8dB;
70° prob: ΔW, 10mm ile 70mm arasındaki tespit derinliğine karşılık gelen aralıkta ≤ 12 dB.
SNR
0° prob: Test bloğundaki alt yüzeyi tespit edin, dalga yüksekliği %80'e ulaştığında, statik hassasiyet marjı ≥ 24 dB; sinyal-gürültü oranı ≥ 16 dB.
|
| 37° prob: Test bloğunda vida deliğini ve 37° eğimli 3mm üst çatlağı tespit edin, iki dalgayı eşitleyin, dalga yüksekliği %80'e ulaştığında, statik hassasiyet marjı ≥ 22dB; sinyal-gürültü oranı ≥ 8dB. |
70° prob: Test bloğunda, ikincil dalga Φ4mm düz tabanlı deliği tespit etmek için kullanılır. Dalga yüksekliği %80'e ulaştığında, statik hassasiyet marjı ≥ 20dB; sinyal-gürültü oranı ≥ 10dB.
Hassasiyet Fazlası
0° prob: Test bloğunun 110mm alt yüzeyini tespit edin, dalga %80 yüksekliğe ulaştığında, hassasiyet marjı ≥ 36dB
|
| 37° ve 70° problar: Test bloğunda Φ3×65 enine tam delik tespit edin, dalga %80 yüksekliğe ulaştığında hassasiyet marjı ≥ 40dB |
Dinamik kusur tespiti yeteneği (kusur tespit yeteneği)
0°, 37°, 70° ray özel probları ile, 15° aşağı eğimli çatlak hariç tüm manuel kusurlar ray karşılaştırma test bloğunda bulunabilir ve karşılık gelen alarm göstergeleri verilebilir.
|
| Alarm kapısı ayarlama modu |
Alarm kapısının başlangıç konumu, genişliği ve seviyesi manuel olarak ayarlanabilir |
| Alarm modu |
Gerçek zamanlı alarm (gelen dalga alarmı ve kayıp dalga alarmı) |
| Vida deliği çift dalga alarmı |
Gecikmeli bir çıkış iki alarmı
Alarm göstergesi
Sesli ve ışıklı alarm modu, alarm hacmi ve frekansı ayarlanabilir.
|
| Dalga formu ölçümü |
Kapı içindeki en yüksek dalganın ses yolunu, yatay ve dikey mesafeyi otomatik olarak ölçer ve görüntüler. |
| Kazanç eğrisi |
Kullanıcı, gerçek ihtiyaçlara göre kazanç eğrisini (8 nokta) ayarlayabilir. |
| Kusur tespiti kaydı |
Tam veri kaydı (50 km'ye kadar), veriler dışa aktarılabilir ve oynatılabilir |
| İşlem giriş yöntemi |
Dokunmatik ekran girişi |
| Ekran |
Çözünürlük 1280×800 |
| Dokunmatik ekran |
Kapasitif, yüksek mukavemetli, çizilmeye dayanıklı, |
| el yazısı desteği |
Portlar
USB 2.0
|
| LAN 100Mbps |
WIFI 802.11 a/b/g/n
bluetooth BT 4.0
Güç
DC 12V (lityum pil paketi)
|
| Çalışma süresi |
≥8 saat |
| Su deposu kapasitesi |
≥20L |
| B tipi görüntü ekran doğruluğu |
Hem ordinat hem de apsis 2mm'dir |
| Kod çarkı doğruluğu |
2mm |
| Kusur tespiti hızı |
Maksimum 5.0km/saat |
| Çalışma sıcaklığı |
-15℃～45℃ |
| Boyut |
Çalışma durumundaki aracın genel boyutları yaklaşık 780mm × 290mm × 1006mm'dir. |
| Ağırlık |
Şasi yaklaşık 24kg; ultrasonik cihaz yaklaşık 2.4kg; cihaz pili 830g; işlem terminali (üç korumalı tablet bilgisayar) 730g; 5 grup prob ile donatılmış araba yaklaşık 1.4kg. |
| 1. FD-GT-20 Dijital Ray Ultrasonik Kusur Dedektörü Tanıtımı |
FD-GT-20 ray kusur dedektörü, HUATEC Group'un TFT renkli ekranlı ve hafif arabalı üçüncü nesil tamamen dijital ürünleridir ve demiryolu sisteminde kullanılır. Demiryolları Bakanlığı (Çin) tarafından yayınlanan TB/T 2340-2012 UT Ray Test Cihazı standardına uygun olarak, bu ekipman 43~75kg/m tipindeki rayların muayene işini yapabilir. Rayın baş, gövde ve |
flanşındaki
çeşitli kusurları verimli bir şekilde tespit eder, demiryolu, yüksek hızlı demiryolu ve metro için uygundur.Cihaz, ultrasonik ana ünite + işlem terminali modunu benimser ve kablosuz WIFI üzerinden bağlanır. Müşterinin operasyon deneyimini iyileştirirken, cihazın İnternet plus fonksiyonu, insan-makine muayene ayrımı, çevrimiçi veri, çevrimdışı gerçek zamanlı depolama, GPS konumlandırma, veri bulut depolama vb. gibi çeşitli fonksiyonları gerçekleştirmek üzere genişletilebilir. Ve müşterinin kendi ihtiyaçlarına göre kendi ultrasonik operasyon terminalinizi özelleştirebilirsiniz.2. Özellikler
(1) Araba şasisi kompakt, dayanıklı ve bakımı kolaydır;
(2) Yüksek kapasiteli entegre takım çantası su deposu;
(3) Entegre kaldırma prob tutucu, probun çıkarılması ve değiştirilmesi kolaydır;
(4) Küçük boyutlu ve taşınabilir, endüstriyel üç korumalı dokunmatik panel ile;
(5) İlgili standartlara uygun mükemmel performans göstergeleri;
(6) GPS konumlandırma, veri bulut depolama, otomatik konuşma tanıma ve diğer fonksiyonları destekler;
(7) Kusur tespiti ihtiyaçlarını karşılayan işlevsel bir uygulama.

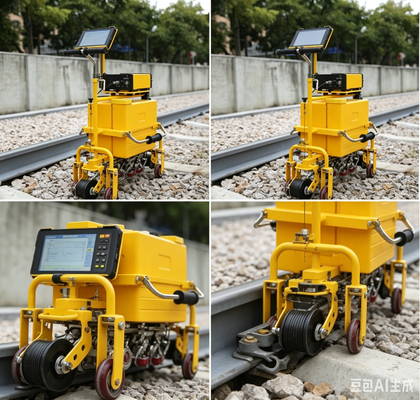

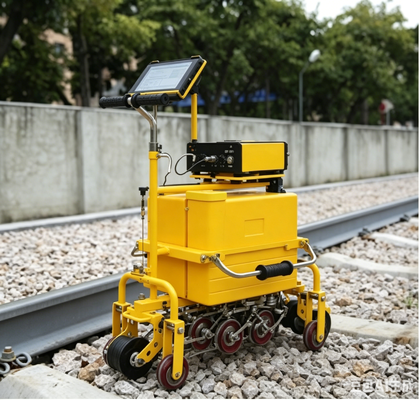

3. Araba görünüm yapısı
4. Cihaz görünüm yapısı
Cihaz küçük ve taşınabilirdir, genel boyutları: 94X222X225mm, net ağırlığı yaklaşık 1.8kg'dır
5.
Yüksek kapasiteli entegre takım çantası su deposu
Su dolu plastik su deposu 20L'dir.6. Entegre prob tutucu
Tüm problar arabanın altında kapalıdır, tek bir şekilde kaldırılabilir veya çıkarılabilir ve prob daha rahat bir şekilde çıkarılıp değiştirilebilir.
7. Endüstriyel üç korumalı tablet
Endüstriyel üç korumalı dokunmatik ekran tablet, toz geçirmez, su geçirmez ve darbeye dayanıklıdır.
8. Cihaz özel kusur tespiti uygulama yazılımı
Dokunmatik panelin çalışma özellikleri için özel olarak tasarlanmış uygulama yazılımı, fonksiyon seçimi ve parametre ayarını kolaylaştırır.
9. Bilgisayar kusur tespiti veri oynatma yazılımı
Veri oynatma hızı ayarlanabilir, akıllı oynatma, olay filtreleme, istatistikler, veri arama, yazdırma, dışa aktarma ve diğer fonksiyonları destekler.
Ek 1. Özellikler ve Fonksiyonlar
Ana ünite görünümü kompakt, sağlam ve hafiftir ve
montaj ve demontajı basittir. İyi çevresel uyum, çalışma ortamı sıcaklığı -15°C ~ 45°C, sürekli çalışma süresi en az 8 saat, titreşim önleyici ve parazit önleyici, koruma sınıfı IP65.
- Ana ünite birden fazla kusur tespiti kanalına sahiptir (farklı açılarda birden fazla prob bağlanabilir) ve sıralı zaman paylaşımlı döngü çalışır.0, 37 ve 70 derecelik problar, rayın ana parçalarını tam olarak tespit etmek üzere tasarlanmıştır.
- Ana ünite yapısı "sunucu + istemci" biçimindedir. "Sunucu", ana ünite (giriş ve ekran olmadan), 1-N kanallı bir ultrason modülüdür; "istemci" işlem terminalidir (giriş ve ekran), ana ünite ve istemci (işlem terminali) ağ iletişimi için kablolu ağ LAN (veya kablosuz WIFI) üzerinden bağlanır.
- Negatif kare dalga darbe uyarma modu iletim devresi
- Analog filtre, ana ünite sinyal-gürültü oranını artırır.
- Kanal kazancı, "temel kazanç" + "telafi kazancı" kombinasyonudur.
- Tespit aralığı, malzeme ses hızı ve darbe kayması, seçilen ray tipine göre otomatik olarak ayarlanır.
- Geleneksel ultrasonik temel parametrelerin fonksiyonları manuel olarak ayarlanabilir (tespit aralığı, malzeme ses hızı, prob sıfır noktası, ön kenar, açı, kapı başlangıç konumu, genişlik ve seviye vb.).
- Reddetme fonksiyonu ile.
- Kanal tekrar frekansı kanal başına 400 Hz olarak sabittir.
- Kanal doğrulama fonksiyonu ile.
- A, B ve A+B görüntüleme fonksiyonlarına sahiptir.
- Sesli ve ışıklı alarm fonksiyonu ile.
- Sesli uyarı fonksiyonu ile.
- Araç uygulama sürecinde aşırı hız uyarı fonksiyonu bulunur.
- Alarm kapısı içindeki en yüksek dalganın ses yolu, yatay ve dikey mesafesini otomatik olarak ölçme fonksiyonuna sahiptir.
- İşaretleme fonksiyonuna sahiptir (yaralanma, ray numarası, araç ilerleme, geri çekme vb.).
- Dahili telafi eğrisi fonksiyonu, eğri düzenlenebilir (yeni, değiştir, sil).
- Alarm hacmi ve frekansı her kanal için ayarlanabilir.
- Tespit probu kuplaj arızası fonksiyonu ile.
- Kanal kapısı, dalga formu, alarm göstergesi, prob yönü göstergesi, prob açısı göstergesi, B görüntüleme kanalı renk özelleştirme fonksiyonu.
- Görüntü arayüzü arka plan rengi özelleştirme fonksiyonu ile.
- Kullanıcı ek iş parametrelerini özelleştirebilir.
- Kusur tespiti tam kayıt fonksiyonu
- Kusur tespiti veri yönetimi fonksiyonları (kaydetme, silme, geri çağırma, oynatma, dışa aktarma).
- Ana ünite ve işlem terminali yazılımları harici bir USB flash sürücü aracılığıyla yükseltilebilir.
- Dokunmatik ekran işlem girişi fonksiyonu ile, harici Bluetooth klavye bağlanabilir.
- GPS konum bilgisi fonksiyonu ile.
- Anlık hız göstergesi ile.
- Mesafe doğrulama fonksiyonu ile.
- Delme fonksiyonuna sahiptir.
- Dalga formu dondurma fonksiyonu.
- Ağ iletişimi (İşlem terminaline bağlı)
- Bilgisayarda verileri oynatma
- Cihaz yazılımı işlem demosu fonksiyonu ile, cihaz kullanıcı eğitimi için kullanılabilir.
