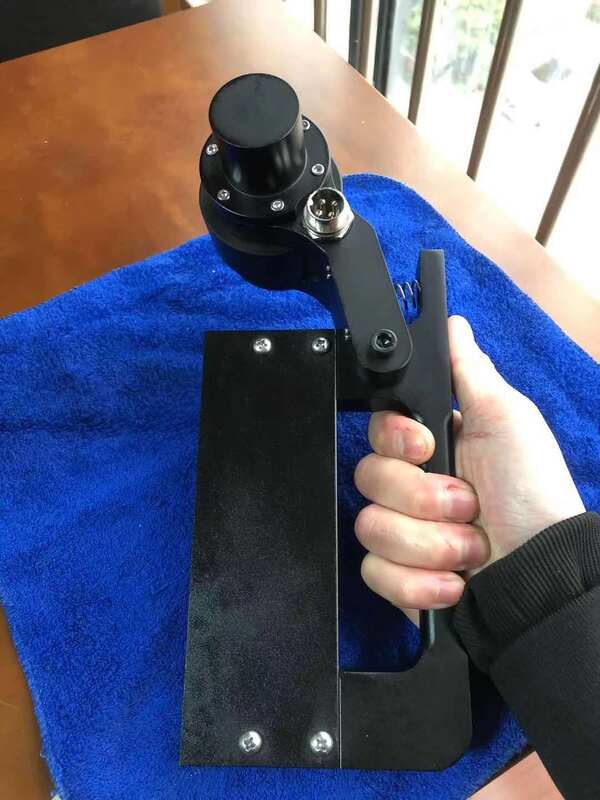

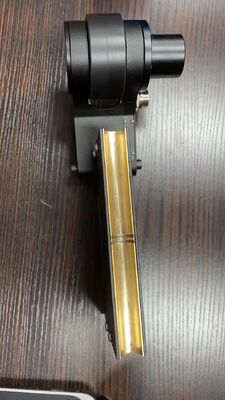

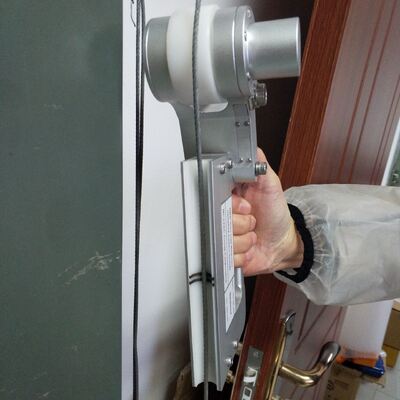

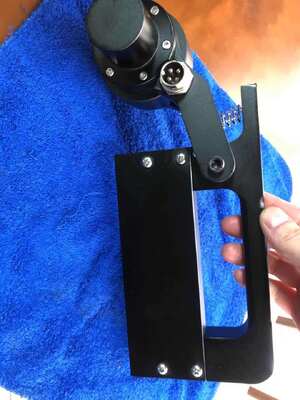

HRD150 Asansör Çelik Halat Test Dedektörü (MRT)

HRD150 Asansör Çelik Halat Test Dedektörü (MRT)

I. Ürün Genel Bakışı

◆Tel halatın iç ve dış kırık telleri, aşınma, korozyon, deformasyon, gevşek teller, atlama telleri, malzeme değişiklikleri ve diğer kusurları çevrimiçi olarak test edebilir.

◆Test sonuçları farklı endüstri standartlarını karşılayabilir ve kırık tel sayısı ve kırık tel alanının toplam kırık tel alanına oranı şeklinde görüntülenebilir.

◆Doğrudan örnekleme, işleme ve analiz için bilgisayar USB arayüzü, çevrimiçi sesli ve ışıklı alarm ve gerçek zamanlı sonuç gösterimi.

◆Sensör dairesel yapı, çevresel çevreleme, eksenel manyetizasyon, tel halatın doygunluk durumuna manyetizasyonu.

◆ Sensör, su geçirmez, toz geçirmez, darbeye dayanıklı ve neme dayanıklı alaşımlı alüminyum kabuk kullanır.

◆Kararlı çalışma, güvenilir performans, yüksek tespit doğruluğu, güçlü anti-parazit performansı, doğru veri.

◆Yazılım, Windows98/2000 / xp/Vista/windows7 çeşitli bilgisayar işletim sistemlerine uyum sağlar.

◆Ulusal ölçüm yasası ve ulusal üretim güvenliği yasası hükümlerine uygun olarak, her enstrüman ulusal ölçüm enstitüsü tarafından üçüncü taraf olarak Amerikan standardı ASTM1571'e göre denetlenir ve yasal yeterlilik elde etmek için test raporu verilir.

◆Madencilik, teleferik, kaldırma ekipmanları, asansör, liman makineleri, kablo köprü ve diğer alanlarda yaygın olarak kullanılır.

Ⅱ. Teknik çekirdek ve yasal yeterlilik

1. Sanal enstrüman: tel halatın belirsizliği sonsuzdur. Yalnızca sanal enstrüman teknolojisini kullanarak, geleneksel enstrümanı yazılımla değiştirerek ve bilgisayarı doğrudan örnekleme için kullanarak, filmleri izlemek gibi, tel halatın tüm sürecini tarayarak, sonuçların doğru ve tekrarlanabilir olmasını sağlayarak, kaçırılan denetim ve yanlış yargılamayı önleyebiliriz.

2. Üçlü belirleme enstrümanı: farklı endüstrilerdeki tel halat hurda ulusal standartlarına göre, bu ürün elektromanyetik nitel, nicel, konumlandırma, tel halatın iç ve dış kırık telleri, pas, aşınma, metal kesit alanı değişimi, gevşek teller, atlama telleri, deformasyon, malzeme anormallikleri ve diğer kusurların çevrimiçi tahribatsız muayenesini uygular.

3. Yasal enstrümanlar: ulusal ölçüm yasası ve ulusal üretim güvenliği yasası hükümlerine göre, her enstrüman ulusal ölçüm enstitüsü tarafından astm1571-2006 ve GB/ t21387-2008 Amerikan standartlarına göre üçüncü taraf olarak denetlenir ve test raporu yasal yeterlilik elde etmek için verilir.

Ⅲ,Teknik göstergeler

Tüm tel halat çapı aralığı tespit edilebilir: Φ 1.5-300 - mm (farklı seri spesifikasyon sensörü yapılandırılması gerekir)

Sensör ve tel halat arasındaki bağıl hız: 0.0 -- 6.0 m/s en iyi: 0.3 -- 1.5 m/s

Sensör kılavuz manşonu ve tel halat arasındaki en iyi boşluk 2 -- 6 mm'dir ve izin verilen boşluk 0 -- 15mm'dir

Kırık tel kusuru (LF) tespit yeteneği

Nitel: tek konsantre kırık tel nitel tespit doğruluğu %99.99'dur

Nicel: tek bir yerde kırık kök sayısı bir veya eşdeğer bir kök yanlış yargılamaya izin verir

Tek merkezi kök kırığı ile nicel tespitin 100 katından fazla hatasız, doğruluk oranı ≥92%

Metal kesit alanı değişimi (LMA) nicel oranı

Tespit hassasiyeti tekrarlanabilirliği için izin verilen hata: ±0.055%

Tespit doğruluğu göstergesi için izin verilen hata: ± 0.2%

Konum (L) tespit yeteneği: tespit uzunluğu yüzde hatası: ±0.2%

Güç kaynağı: bilgisayar pil gücü 5V

Sensör ağırlığı: yaygın olarak kullanılan spesifikasyon < 10kg

Ortam sıcaklığı: -10℃~40℃ atmosfer basıncı: 86~106Kpa  bağıl nem: ≤85%

Ⅳ. Sistem yapılandırması ve modeli

1. Asansör tel halat çapı 8-16mm'dir

2. Tel halat bilgisayar kusur dedektörünün toplam modeli E15/E20'dir
