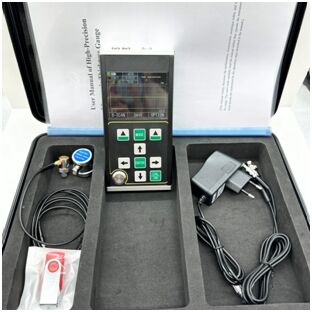

TG-5710 Yüksek Hassasiyetli Dijital Ultrasonik Kalınlık Ölçer Minimum 0.10mm Çelik Çoklu Yankı Teknolojisi Boru Korozyon Kalınlık Dedektörü

TG-5700 Yüksek Hassasiyetli Dijital Ultrasonik Kalınlık Ölçer Minimum 0.10mm Çelik Çoklu Yankı Teknolojisi Boru Korozyon Kalınlık Dedektörü

TG-5710, A/B taramalı yepyeni bir elde taşınabilir yüksek hassasiyetli dijital ultrasonik kalınlık ölçümdür. Darbe yansımasına dayalı ultrasonik kalınlık ölçüm prensibini benimser. Ultrasonik dalganın sabit bir hızda yayılabildiği ve arka yüzeyinden yansıma alabildiği malzemenin kalınlığının ölçümü için uygundur. Ölçüm çözünürlüğü 0.001mm ve ölçüm aralığı 0.10mm (çelik) kadar incedir.
Bu ürün, plakaları ve işlenmiş parçaları doğru bir şekilde ölçebilir. Diğer yandan, üretim ekipmanlarındaki boruların ve basınçlı kapların kullanım sırasında korozyon sonrası incelme derecesini izleyebilir. Petrol, kimya endüstrisi, metalurji, gemi yapımı, havacılık, enerji ve diğer alanlarda kullanılabilir.
Bu ürün aşağıdaki standartlara uygundur: Ultrasonik kalınlık ölçer için Kalibrasyon Şartnamesi (JJF 1126-2004).

Bu ürün A-tarama modu, B-tarama modu ve sayısal ekran moduna sahiptir;

• Ölçüm aralığı geniştir ve ultra ince parçaların ölçümünü gerçekleştirmek için benzersiz "çoklu yankı" teknolojisi benimsenmiştir, minimum ölçüm kalınlığı 0.15mm'dir (çelik);

• Bu ürün, maksimum ölçüm çözünürlüğü 0.001mm'ye ve tekrarlama çözünürlüğü ±0.002mm'ye ulaşan yüksek hassasiyetle kalınlığı ölçebilir;

• Boya tabakası ve yüzeyde kaplaması olan malzemelerin ölçümü için kullanılan, kaplama nüfuz eden ve yankıdan yankıya ölçüm fonksiyonlarına sahiptir;

• Çoklu ölçüm modları: mb-e, E-E ve me-e modları geleneksel kalın iş parçalarının ölçümünü karşılar; İnce mod, ince parçaların ölçümünü gerçekleştirir

• Sayısal modlar şunları içerir: geleneksel kalınlık değeri modu, fark / azalma oranı modu ve maksimum değer modu

• İki kazanç modu: otomatik kazanç / manuel kazanç

• Manuel kapanma ve otomatik kapanma ayarlanabilir, enerji tasarrufu fonksiyonu vardır

• Çift kristal prob ve tek kristal prob dahil olmak üzere çeşitli probları destekler ve 20MHz'e kadar yüksek frekanslı probları destekler

• Toplu depolamayı destekler ve aynı anda 100.000 kalınlık değeri, 500 grup A-tarama dalga formu ve 500 grup B-tarama dalga formu depolayabilir

• 320x240 yüksek çözünürlüklü (QVGA) çözünürlüğe sahip büyük 3.5 inç renkli TFT-LCD ekran

• Çeşitli kalibrasyon yöntemlerine sahiptir, tek nokta kalibrasyonu, çoklu nokta kalibrasyonu ve manuel kalibrasyon modlarını destekler ve aynı anda ses hızını ve prob sıfır konumunu kalibre edebilir; Çift kristal probun V-yolu düzeltmesini destekler

• Metrik ve İngiliz sisteminin dönüşümünü destekler; Milimetre ve inç birimleri arasında geçiş yapabilir

• İngilizce ekranı destekler

Metallerin (çelik, dökme demir, alüminyum, bakır vb.), plastiklerin, seramiklerin, camın, reçinenin, cam elyafının ve diğer iyi ultrasonik iletkenlerin kalınlığının ölçümü için uygundur.

Ultrasonik kalınlık ölçümünün prensibi, ışık dalgası ölçümüne benzer. Prob tarafından yayılan ultrasonik darbe, ölçülen nesneye ulaşır ve nesne içinde yayılır. Malzeme arayüzüne ulaştığında, proba geri yansıtılır. Ölçülen malzemenin kalınlığı, malzemedeki ultrasonik yayılma süresinin doğru bir şekilde ölçülmesiyle belirlenir.

İsteğe bağlı prob:
