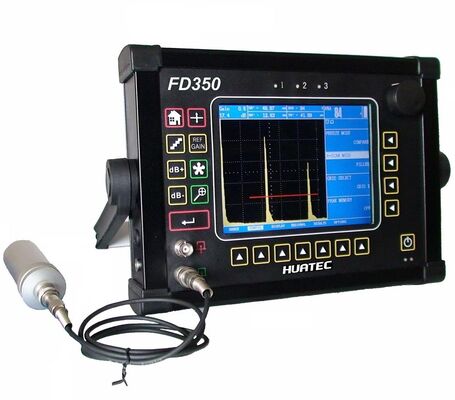

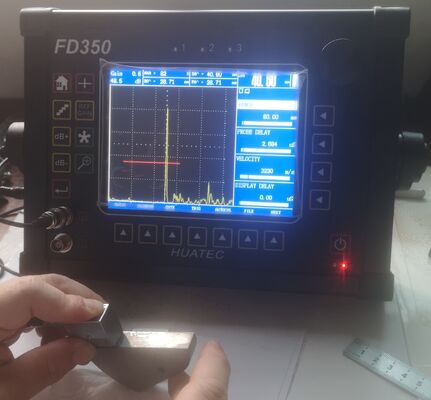

FD350 IP65 Ultrasonik Hata ve Kalınlık Ölçüm Cihazı 640×480 Renkli TFT LCD Yüksek Hassasiyetli Endüstriyel Kusur Dedektörü

FD350 IP65 Ultrasonik Hata ve Kalınlık Ölçüm Cihazı 640x480 Renkli TFT LCD Yüksek Hassasiyetli Artık Endüstriyel Kusur Dedektörü

Bu cihaz, bir ultrasonik hata tespit ve kalınlık ölçüm cihazıdır. Veri kaydedicisinde A-Scan'leri, çalışma parametrelerini ve çeşitli kalınlık ölçüm verilerini saklama özelliğine sahiptir.

Ürün Bilgileri:
Otomatik kalibrasyon Otomatik kazanç
Test sürecinin otomatik videosunu çekme ve oynatma
AWS D1.1, DAC/TCG, JIS DAC/TCG, AVG, DGS, A tarama ve B tarama
Yüksek hızlı yakalama ve çok düşük gürültü
Sağlam metal gövde (IP65)
Parlaklıktan dalga formunun yüksek kontrastlı görüntülenmesi
Güçlü PC yazılımı ve raporlar excel'e aktarılabilir
Küçük boyutlu, hafif model

Ana Teknik İndeks:


 Özellikler:

Bu cihaz, taşınabilir bir cihaz tarafından karşılanabilen performans ve uygulama yelpazesini genişletir. Bu cihaz serisinin kalitesini, taşınabilirliğini, dayanıklılığını ve güvenilirliğini korur.

60 Hz hızlı güncelleme ile yüksek çözünürlüklü renkli LCD ekran, nükleer santral denetimleri dahil birçok uygulamada kritik öneme sahip ayrıntılı bilgi sağlayan dalga formuna bir “analog görünüm” verir. Referans dalga formları, test sonuçlarının kolay yorumlanması için farklı renklerde canlı A-Scan'lerle karşılaştırılarak görüntülenebilir. Çalıştırma ayarlamaları döner düğmeler kullanılarak kolayca ve hızlı bir şekilde yapılır.

Yüksek çözünürlüklü (640 x 480 piksel) Renkli LCD Ekran “Analog Görünüm” yankı dinamikleri ile

Hızlı döner düğme ayarlamaları ile basit kullanım

Herhangi bir yerde rahat kullanım için yalnızca 4.8 lbs ağırlığında (piller dahil)

Geniş bir uygulama yelpazesini işlemek için gerçek zamanlı TTL ve Analog Çıkışlara sahip iki bağımsız hata kapısı (artı üçüncü isteğe bağlı Arayüz Kapısı)

Prob ile optimum performans için üç seçilebilir frekans aralığı ile 200 KHz ila 20 MHz yeteneği

Çelikte tüm aralıklarda 1 KHz üzerindeki PRF (darbe tekrar frekansı) “hayalet yankıları” ortadan kaldırır, bu da uzun akustik olarak temiz malzeme testleri için idealdir

Test sonuçlarını kolayca yorumlamak için canlı A-Scan'lerle farklı renklerde dondurulmuş referans dalga formlarını karşılaştırın

Veri setlerinin ve kalınlık okumalarının esnek, kullanışlı depolanması için Alfanümerik Veri Kaydedici (Grid dosya formatı dahil)

Malzeme kaybı ve ışın yayılmasından kaynaklanan mesafe/genlik değişimlerini düzelten çoklu eğri DAC/TCG

6.6 Ahr Li üzerinde altı saat kullanım. (Masaüstü kullanım için AC adaptörü)

Tüm aydınlatma koşullarında kolay görüntüleme için altı kullanıcı tarafından seçilebilir renkli ekran şeması ve parlaklık kontrolü

8 A-Scan dalga formu renginden birini seçin

Optimum prob performansı için dört seçilebilir sönümleme ayarı (50, 75, 150 ve 500 ohm)

Kayma dalga (açılı ışın) probları kullanarak kusurlara olan derinliği, yüzey mesafesini, ses yolunu ve denetim bacağını otomatik olarak belirlemek için tetikleme fonksiyonları

Faz ters çevirme ve ince ölçüm uygulamaları için RF doğrultma

Otomatik KAL kalibrasyonu basit ve kolay hale getirir

İnce ölçüm uygulamaları için (çelikte) minimum 0.040” aralık

Altı kazanç artışıyla dB adım fonksiyonu

Konum kimliklerinin alfanümerik adlandırılması, grid dosya formatı, notlar ve düzenleme yetenekleri ile kalınlık veri kaydedici

Hızlı geri çağırma ve cihaz kurulumu için A-Scan'lerle veri setlerini saklayın, önizleyin ve düzenleyin

Özel “dondurma arkası” modu, dondurulmuş A-Scan ekranlarında dinamik zaman tabanı ayarlamasına izin verir

Sınırlı erişim alanlarında kolay taşıma ve kullanım için ayarlanabilir boyun askılı çok yönlü, esnek taşıma çantası

Standart Teslimat:
Taşınabilir ultrasonik hata dedektörü ana ünite
Kullanım kılavuzu
Düz Işın probu
Açılı Işın probu (60 derece)
Prob kablosu
PC yazılımı CD'si
Seri PC kablosu
AC adaptörü/şarj cihazı
Taşıma çantası

Ek Aksesuarlar:
Düz prob (5MHZ-Φ20)
Düz prob (2.5MHZ-Φ20)
Düz prob (2.25MHZ-Φ20)
Düz prob (1MHZ-Φ20)
Açılı prob (4MHZ-45derece, 8*9mm)
Açılı prob (4MHZ-60derece, 8*9mm)
Açılı prob (4MHZ-70derece, 8*9mm)
Açılı prob (4MHZ-80derece, 8*9mm)
Açılı prob (2MHZ-45derece, 8*9mm)
Açılı prob (2MHZ-60derece, 8*9mm)
Açılı prob (2MHZ-70derece, 8*9mm)
Açılı prob (2MHZ-80derece, 8*9mm)

Prob T/R (5MHz-Φ20mm, odak 15mm)
Prob T/R (2.5MHz-Φ20mm, odak 15mm)
Prob bağlantı kablosu (BNC-BNC)
Prob bağlantı kablosu (BNC-Lemo 00)
Prob bağlantı kablosu (Lemo 01-BNC)
Prob bağlantı kablosu (Lemo 01-Lemo 00)
Lityum iyon pil
Güç adaptörü (4A/9V)
Güç Kablosu
Deri çanta
Test bloğu V1
Test bloğu V2
Test blokları DAC, ASME vb.
