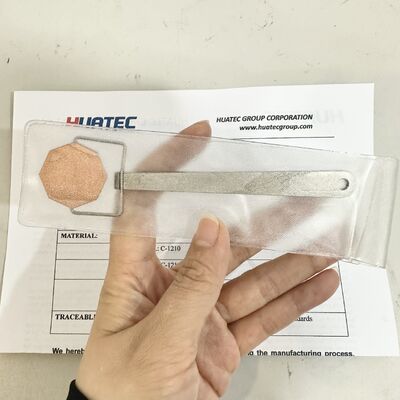

Standart Seksengen Şablon Tur ölçüsü Kaynak için Manyetik Alan Göstergesi MPI Kalibrasyon Manyetik Parçacık Denetim Aksesuarı

Özet:

Manyetik alan göstergesi, Çin'in standart "çalışmalı basınçlı kapların manyetik parçacık denetimi" ve "basınçlı kapların yapımında manyetik parçacık denetimi" üzerine kurulmuştur.Amerikan malzeme test topluluğu standardı ASTME709 manyetik toz denetim yöntemi ve ASTMA275 çelik kalıplamalar manyetik toz denetim yöntemi ve JB3965-85Bu nedenle, sadece basınçlı kaplar için değil, aynı zamanda genel mekanik ürünler için de uygundur.Manyetik parçacık incelemesi için iyi bir araç.Kusur tespit cihazının kapsamlı performansını, manyetik toz süspansiyonunu ve çalışma yönteminin uygun olup olmadığını kontrol edebilir.Manyetik bölgedeki manyetik alanın yoğunluğunu ve yönünü yansıtmak için kolayca kullanabiliriz..

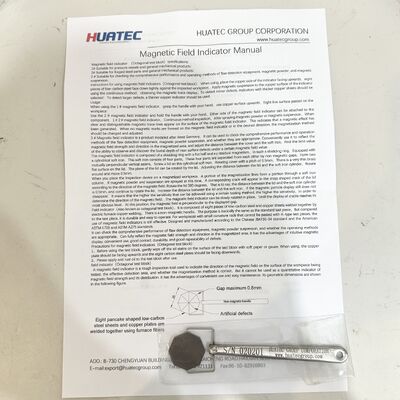

Kullanımı

1Tip 1 manyetik alan göstergesini kullanırken, sap el ile tutulur, bakır yüzeyi yukarı doğru ve sekiz çizgi yüzeyi iş parçasına yapıştırılır.El 2 tip manyetik alan göstergesi ile el ile tutulur, böylece manyetik alan göstergesinin herhangi bir tarafı iş parçasına takılabilir.

2. 1 ve 2 türünün manyetik alan göstergesi sürekli yöntemi, manyetik tozu veya manyetik süspansiyonu püskürttüğünde, manyetik gösterge yüzeyinde açık manyetik işaret çizgileri göründüğünde,manyetik etkinin oluştuğunu gösteriyor.Manyetik gösterge manyetik işaretler oluşturmadığında veya istenen yönde manyetik işaretler oluşturmadığında, manyetleştirme yönteminin ayarlanması değiştirilmelidir.

33 tip manyetik alan göstergesi Batı Almanya'nın taklitidir.ama aynı zamanda kapsamlı performans ve manyetik parçacık süspansiyonun uygun çalışma yöntemini kontrolMıknatıslı bölgedeki manyetik alanın yoğunluğunu ve yönünü yansıtmak için uygun bir şekilde kullanılabilir.ve yakın yüzey kusurunun gömülme derinliğinin sınır değeri belirli manyetik alan değerinde gözlemlenebilir ve gözlemlenebilir.

4Manyetik alan göstergesi, böyle bir koruma halkasında düz, kalıntı olmayan manyetik koruma halkasından oluşur. 4 parçadan oluşan silindir şeklindeki yumuşak bir demirle donatılmıştır.Bu 4 parça birbirinden manyetik olmayan boşluklar ile ayrılmıştır, iki dikey eklem oluşturur ve silindrik yumuşak demir üzerinde bir kapağı vardır. Döner kapağın açılışı 0,5 mm'dir, her 90 derece dönüşte 1, 2, 3, 4 harf vardır.Kapak üzerinde ince bir tunç düzlem kaplıKapak ve yumuşak demir silindir arasındaki mesafeyi ayarlamak için kapak düzlemi ayarlanabilir.

5Mıknatıslandırılmış bir iş parçasında cihazı kontrol ettiğinizde, manyetik kuvvet hattının bir kısmı yumuşak demir sütunundan geçer.Eğer manyetik toz ve manyetik süspansiyon dağılırsa, manyetik alanın yönüne göre kapak çatlak ilgili bir boşluk görünür. Kapak 360 derece döndürün, yani, kapak yumuşak demir silindir 0.5mm uzaklıkta,Eğer manyetik parçacık göstergesi kaybolmazsa, kapağı döndürmeye devam edin ve kapağı ve yumuşak demir arasındaki mesafeyi artırın.Manyetik alanın yönünü belirlemek için, manyetik alan göstergesi, çatlak gösterimi en belirgin derece ulaşana kadar yavaşça döndürülebilir ve manyetik alan bu pozisyonda dikey yönde olur.
