XXG-2005 NDT Kaynak Testi için Mini Frekans Dönüşümlü Taşınabilir X Ray Kusur Dedektörü
Fonksiyonel özellikler:
Firmamız HUATEC Group Corporation tarafından üretilen HUATEC XXG serisi x-ışını kusur dedektörü,değişken frekanslı ve sabit frekanslı darbe tekniklerini benimseyen. XXG/XXQserisi kontrolörler yeni bir yapıya, mükemmel performansa ve kullanışlılığa sahiptirvb. karakterleri taşımak. Mikrobilgisayar kontrol sistemine ve modüler yapıya dayanmaktadır.Bu, entegre makinenin daha iyi stabilite ve güvenilirlik elde etmesini sağlar. Kolaylık sağlamak içinMakine, müşterilerinin hizmet ömrünü uzatan eskitme işlevini de sunuyor. Jeneratörümüz gaz yalıtımı, basınçlı hava soğutması ve topraklanmış anotu benimser veKüçük hacim ve hafifliğin mükemmel özelliklerine sahiptir. Ürünler yaygın olarak uzay uçuşu endüstrisinde, kaynak mühendisliği endüstrisinde tahribatsız muayene için kullanılır,gemi inşa endüstrisi, kazan borusu endüstrisi, petrokimya mühendisliği endüstrisi, uçak imalatı, bakım endüstrisi, otomotiv endüstrisi, savunma sanayii vb.
Ana teknik parametreler
|
TİP
ÖĞE
|
XXG2005
|
|
Maksimum Penetrasyon kalınlığı Çelik (A3)
|
30 mm
|
|
Odak Mesafesi
|
600 mm
|
|
Maruziyet süresi
|
5 dakika
|
|
Film Türü
|
Agfa D7
|
Çift kurşun folyo Yoğunlaştırıcı ekran
|
0,03
|
|
Karanlık Oda İmhası
|
20±2°C
|
|
Gelişim
|
5 dakika
|
|
Siyahlık
|
1.5
|
|
Giriş
|
Gerilim (V)
|
220V±10% 50―60Hz
|
|
Kapasite (KVA)
|
2.0
|
|
Çıkış
|
Tüp voltajı (KVP)
|
100-200Kv
|
|
Tüp akımı (mA)
|
5
|
|
Kararlılık
|
±%1
|
|
RÖNTGEN
Tüp
|
Odak mm2
|
1,5×1,5
|
|
Radyasyon Açısı
|
40±5°
|
|
Hassasiyet
|
k≤%1,8
|
|
Çalışma Modu
|
Aralıklı çalışma,Rsoğuma süresine uyum süresi 1:1'dir
|
|
Röntgen
Denetleyici
|
Boyut
|
270×270×140
|
|
Ağırlık
|
7,5 kg
|
|
Devre Yapısı
|
Mikro bilgisayar kontrolü, Modüler yapı, Sesli komut istemi
|
|

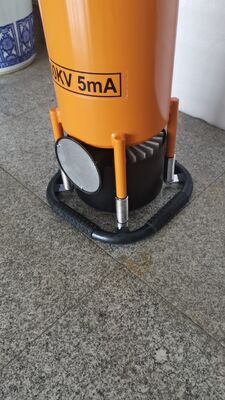

RÖNTGEN
Jeneratör
|
Soğutma
|
Zorla hava soğutma
|
|
Yalıtım
|
SF6 Gaz Yalıtımı
|
|
Çalışma Basıncı
|
0.35Mpa-0.45Mpa
|
|
Boyut
|
230×230×540
|
|
Ağırlık (kg)
|
15kg
|
|
Çalışma Sıcaklığı
|
-10°C―+40°C
|
Özellikler:
◆Hafif jeneratör 15 kg, kontrol cihazı 7,5 kg'dır.
◆Mikro bilgisayar kontrolünü benimsemek vemodüler yapıya sahip, güçlüparazit önleme yeteneği veyüksek otomatiklikVegüvenilir performans.
◆Parametre ayarı, çalışma süreci ve sorun göstergesi LED ekranda gösterilecektir.
◆Bağımsız yaşlandırma anahtarı aşağıdakiler için tasarlanmıştır: makinenin yaşlanmasırahatlıkla.
◆RSoğuma süresine uyum süresi 1:1'dir.
◆Kontrolör, x-ışını jeneratörünün tipini otomatik olarak tanıyabilir.
◆Suya ve toza dayanıklı renkli panel ve dijital ses klavyesi, pozlama parametrelerinin hızlı ve doğru bir şekilde seçilmesini sağlar.
◆Cihazı kullanarak güvenliği sağlayın; aşırı gerilim, düşük gerilim ile kurulur,
aşırı akım, düşük akım ve aşırı sıcaklık koruma cihazı.
◆Benzersizemniyet kiliditasarlanmışOperatörü radyasyonun zararlarından koruyan.
◆Daha geniş KV değeri aralığını benimsemek ve kısa radyografik aralığın zorluk problemini çözmek.
◆Pozlama gecikme fonksiyonu ------tOperatörü çalışma yerinden uzak tutmak için gecikme süresi 10 dakikadan daha kısa bir süreye ayarlanabilir.
◆Çeşitli jeneratörlerle eşleştirin ve güvenilir şekilde çalışın.
◆Maruz kalma sayısı toplanabilir.
(Ünite hazır olduktan sonra ancak"AÇIK" tuşuna basın, pozlama sayısını kontrol etmek için "A" tuşuna (gecikme tuşu) üç kez basabilirsiniz ve pGeri dönmek için herhangi bir tuşa basın.)
◆KRay uyarı lambasının çıkışı vetel bağlantı terminalikapı-makine kilidi.
(Kapı-makine kilidi—ön kapı açıldığında cihaz, operatörü korumak için yüksek voltajı otomatik olarak keser)

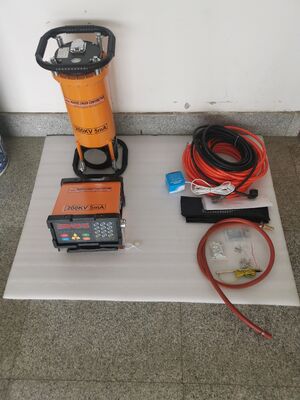

Standart Teslimat
|
Yönlü seramik X-ışını tüpü
|
1 Adet
|
|
|
Jeneratör
|
1 Takım
|
|
|
Yüksek gerilim kabloyu birleştirir
|
1 Adet
|
25 Metre
|
|
Denetleyici
|
1 Takım
|
|
|
Güç kablosu
|
1 Adet
|
10 Metre
|
|
Topraklama kablosu
|
1 Adet
|
5 Metre
|
|
Aksesuarlar
|
1 Takım
|
|
|
(İçerdiği: alarm lambası, 1 Adet; kurşun harf, 1 kutu; Film koyu kaseti 5 adet; yoğunlaştırıcı ekran 5 adet; Tel penetrametre (IQI) 1 takım; sigorta1 adet)
|
İsteğe bağlı aksesuarlar:
Test platformu, IQI/tel penetrametresi, kurşun harf/rakamlar, kurşun bant, Kaset, kurşun ekran, kişisel dozimetre, film görüntüleyici, yoğunluk ölçer, film geliştirici, karanlık oda ışığı, RT kalibrasyon bloğu vb.
