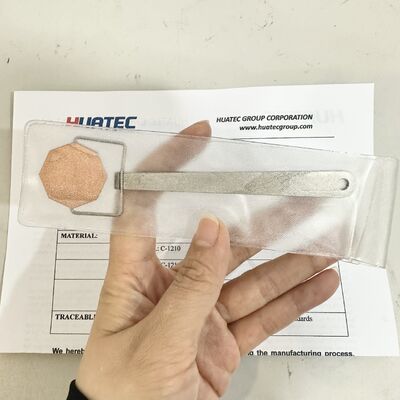

Pasta Ölçer ASTM Alan Göstergesi Manyetik Pasta Göstergesi ASTME709 MPI Testi

Özet:

Manyetik alan göstergesi, Çin'in standart "çelik basınçlı kapların manyetik parçacık muayenesi" ve "Dövme Basınçlı Kapların manyetik parçacık muayenesi" esasına dayanmaktadır. Amerikan malzeme testi derneği standardı ASTME709 manyetik toz muayene yöntemi ve ASTMA275 çelik dövme manyetik toz muayene yöntemi ve JB3965-85, JB4730-94, şekil 11-9 standart tasarım üretimi. Bu nedenle sadece basınçlı kaplar için değil aynı zamanda genel mekanik ürünler için de uygundur. Manyetik parçacık muayenesi için iyi bir araçtır. Kusur tespit ekipmanının, manyetik toz süspansiyonunun kapsamlı performansını ve çalışma yönteminin uygun olup olmadığını kontrol edebilir. Mıknatıslanmış bölgedeki manyetik alanın şiddetini ve yönünü yansıtmak için rahatlıkla kullanabiliriz.

Kullanım

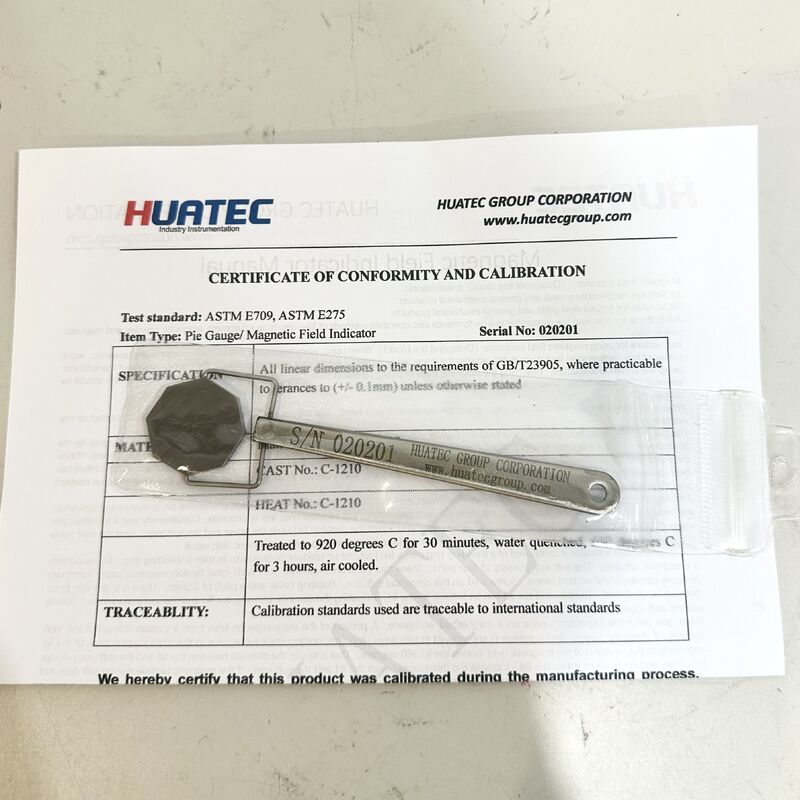

1. Tip 1 manyetik alan göstergesini kullanırken, tutamak elle tutulur, bakır yüzey yukarı doğru tutulur ve sekiz çizgili yüzey iş parçasına tutturulur. 2 tip manyetik alan göstergesi ile sap elle tutulur, böylece manyetik alan göstergesinin herhangi bir tarafı iş parçasına takılabilir.

2. 1 tip ve 2 manyetik alan göstergesi sürekli yöntemi, manyetik toz veya manyetik süspansiyon püskürtülürken, manyetik gösterge yüzeyi net manyetik işaret çizgileri göründüğünde, manyetik etkinin üretildiğini gösterir. Manyetik gösterge manyetik işaret oluşturmadığında veya istenilen yönde manyetik işaret oluşturmadığında mıknatıslama yönteminin ayarı değiştirilmelidir.

3. 3 tip manyetik alan göstergesi batı Almanya'nın taklididir. Sadece kusur tespit ekipmanını incelemekle kalmaz, aynı zamanda manyetik parçacık süspansiyonunun kapsamlı performansını ve uygun çalışma yöntemini de kontrol eder. Mıknatıslanmış bölgedeki manyetik alanın yoğunluğunu ve yönünü yansıtmak için rahatlıkla kullanılabilir. Kapak ile yumuşak demir arasındaki mesafe ayarlanabilmekte ve gömme derinliğinin sınır değeri yüzeye yakın kusurun belirli bir manyetik alan değerinde gözlemlenmesi ve gözlenmesi sağlanmaktadır.

4. Manyetik alan göstergesi, böyle bir koruma halkasında düz, artık manyetik koruma halkasından oluşur. 4 parçadan oluşan silindirik yumuşak ütüyle donatılmıştır. Bu 4 parça birbirinden mıknatıslanmayan boşluklarla ayrılarak iki dikey bağlantı noktası ve silindirik yumuşak demirin üzerinde bir kapak bulunur. Döner kapağın aralığı 0,5 mm'dir ve 90 derecelik dönüş başına 1, 2, 3, 4 harftir. Kapağın üzerinde ince bir pirinç düzlem kaplıdır. Kapak düzlemi, kapak ile yumuşak demir silindir arasındaki mesafeyi ayarlamak için ayarlanabilir.

5. Cihazı mıknatıslanmış bir iş parçası üzerinde kontrol ettiğinizde, yumuşak demirin kolonundan geçen manyetik kuvvet çizgisinin bir kısmı vardır. Manyetik toz ve manyetik süspansiyon dağılırsa, manyetik alanın yönüne göre kapaktaki çatlakta buna karşılık gelen bir boşluk oluşur. Kapağı 360 derece döndürün, yani kapak yumuşak demir silindirden 0,5 mm uzakta olsun, kapağı döndürmeye devam edin ve kapak ile yumuşak ütü arasındaki mesafeyi artırın. Manyetik parçacık ekranı kaybolmazsa. Manyetik alanın yönünü belirlemek için, manyetik alan göstergesi, çatlağın gösterimi en belirgin dereceye ulaşana kadar yavaşça döndürülebilir ve bu konumda manyetik alan dikey yönde olur.
