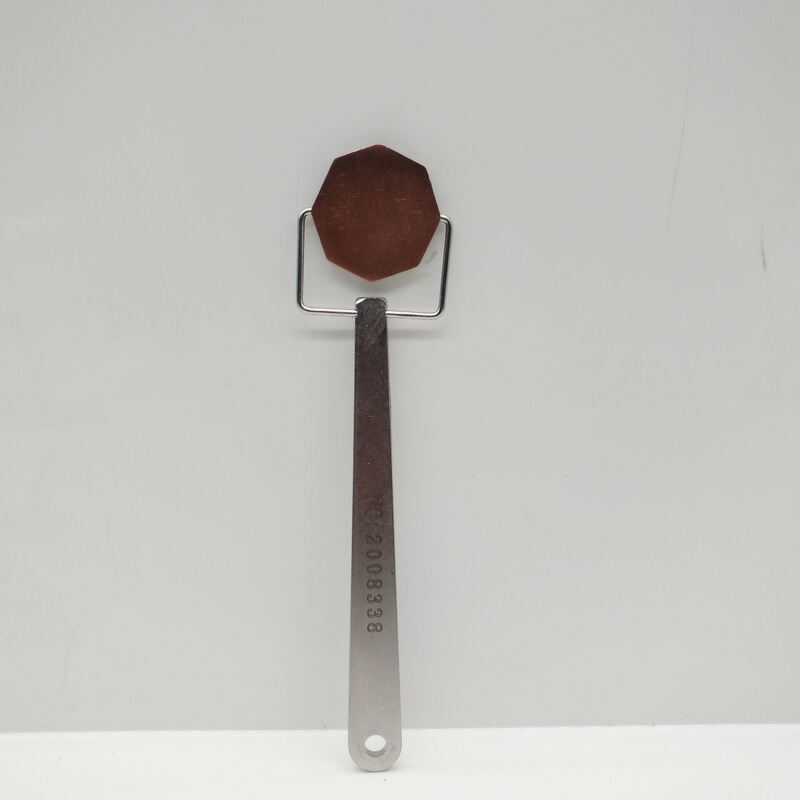

Magnaflux Pie Field Göstergesi Manyetik Parçacık Muayene Cihazı

Magnaflux Pie Alan Göstergesi Manyetik Parçacık Denetim Aracı

Genel bakış

Pie Gauge, bir yüzeydeki manyetik akışın yönünü hızlı bir şekilde doğrulamak için kullanılan bir araçtır.demirden olmayan kesintilerden oluşan bir yıldız kalıbı sağlayan. Sekiz doğrusal kesinti tüm yönlerde göstergeler sağlar.Pie Gauge herhangi bir açıda tutulabilir ve manyetik akış yönüne dik göstergeler üretecektirDönerli demirden olmayan bir sap.

Talimatlar

Test yüzeyinde mümkün olduğunca düz bir şekilde, görünen parçalar aşağıya dönük bir şekilde pasta ölçüm cihazını yerleştirin.Manyetik akış yönünü geçen çizgiler boyunca belirtiler oluşacak. Manyetik akışa dik olan göstergeler, bir açıdaki göstergelerden daha güçlü ve daha iyi tanımlanmış olacaktır. Hiçbir gösterge manyetik akışa paralel olarak (hizmetine uygun olarak) oluşmayacaktır. Not:Pireler ölçerken manyetik alanın kuvveti gösterilmiyor..
