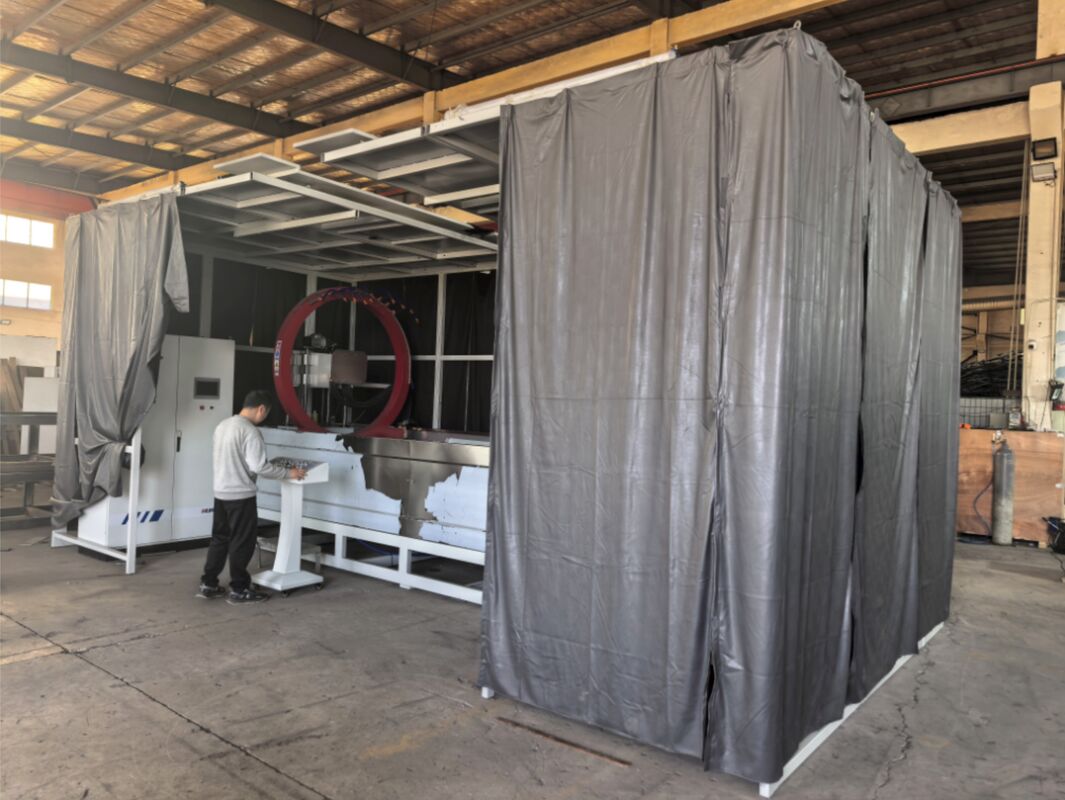

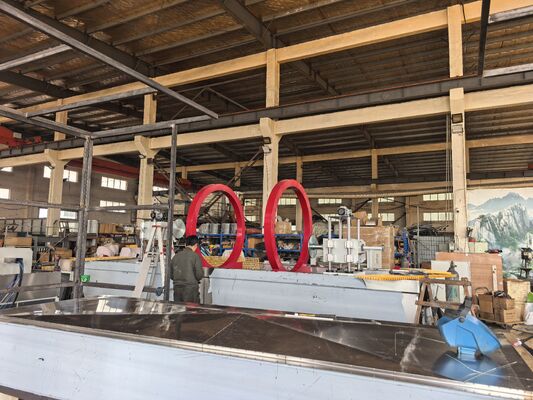

AC 15000A İki Mıknatıslı Bobinlü Lyuoresan Manyetik Parçacık Hata Algılayıcı
I. Çalışma prensibi
Manyetik parçacık denetimi, iş parçasının kusurlu yerinde sızıntı manyetik alanı ile manyetik parçacıklar arasındaki etkileşimi kullanır.Yüzey ve yüzeye yakın kusurlar arasındaki manyetik geçirgenlik farkından yararlanır (yırtıklar gibi).Çelişkili maddelerde, maden maddelerinde ve maden maddelerinde, maden maddelerinde, maden maddelerinde, maden maddelerinde, maden maddelerinde, maden maddelerinde, maden maddelerinde, maden maddelerinde, maden maddelerinde, maden maddelerinde, maden maden maddelerinde, maden maden maddelerinde, maden maden maddelerinde, maden maden maddelerinde, maden maden maddelerinde, maden maden maddelerinde, maden maden maddelerinde, maden maden maddelerinde, maden maden maddelerinde, maden maden maddelerinde, maden maden maddelerinde, maden maden maddelerinde, maden maden maddelerinde, maden maden maden maddelerinde, maden maden maden maddelerinde, maden maden maden maddelerinde, maden maden maden maddelerinde, maden maden maden maddelerinde, maden maden maden maddelerinde, maden malzeminde, maden maden maden maden maden madBu malzemelerin kesintisiz kısımlarındaki manyetik alan bozulur., bu da kısmi manyetik akış sızmasına ve sızıntı manyetik alanının oluşmasına neden olur.Kusurlu bölgedeki sızıntı manyetik alanının manyetik parçacıkları emiyor olması özelliğini kullanarakBu, manyetik tozun kusur bölgesinde bir manyetik toz birikimi oluşturması için manyetik tozu çekir - manyetik izler. Uygun aydınlatma koşullarında, kusurun yeri ve şekli ortaya çıkar.
II. Uygulama Standartları
Manyetik parçacık hatası dedektörü: GB/ T8290-2011
Manyetik parçacık testi için gözlem koşulları: GB/T 5097-2020/ ISO 3059:2012
Amerikan Test ve Malzemeler Derneği: Manyetik parçacık test yöntemi ASTM E1444-01
EU, uluslararası standart: DIN EN ISO 9934-2-2003
III. Teknik parametreler
| Bulma aralığı: 1. bölüm, çapı | ≤2500 mm; 2. bölümün uzunluğu≤4 metre. |
| Elektrot aralığı | 0~4000mm (düzenebilir) |
| Bobinin iç çapı | 15,000mm |
| Çevre akımı | AC 0~15000A RMS (güçten çıkma faz denetleyicisiyle) |
| Boylamlı manyetik potansiyel | AC 0~18000AT RMS (güçten çıkma faz denetleyicisiyle) |
| Voltaj | DC 35V |
| Mıknatıslaşma süresi | 0~5S |
| Mıknatıslama yöntemleri | Çevre manyetizasyonu, boylam manyetizasyonu ve kombinasyon manyetizasyonu |
| Bağlama yöntemi | Pnömatik sıkıştırma |
| Demanyetizasyon etkisi | Kalan manyetizma 0.5mT'den az |
| Hata tespit hassasiyeti | A1 standart test parçası (15 / 50) açıkça gösteriliyor |
| Ultraviyole yoğunluğu | İş parçasının yüzeyinden ultraviyole ampulüne 380mm uzaklıkta yoğunluk 4000uw/cm2'den az değildir |
| Hava basıncı | 0.4~0.8MPa |
| Sıkıştırma vuruşu | 0 ~ 50 mm |
| Elektrot aralıkları | 4 metre. |
| Güç kaynağı | Üç fazlı beş telli AC 380V 50Hz |
| Genel boyutlar | 6800 (L) ×2500 (W) ×4000 (H) (mm) |
| Ağırlık | Yaklaşık 5.000 kg |
V. Denetim süreci
Bölüm (1): Yükseltme ve yükleme - Elektrot sıkıştırma - manyetik süspansiyon püskürtme - manyetizasyon - Gözlem - Parçanın 90 derece döndürülmesi, ikinci denetim - manyetizasyon - boşaltma
Bölüm 2: Yükseltme ve yükleme - Elektrot sıkıştırma - Manyetik süspansiyon püskürtme - manyetizasyon - Gözlem - demanyetizasyon - boşaltma
