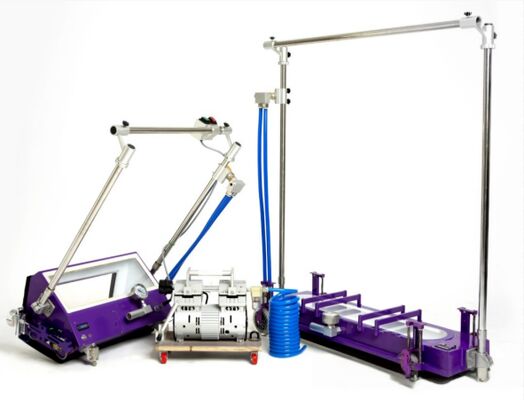

1. Ürünün tanıtımı

Yağ depolama tankının genel denetimini iyileştirmek için,Şirketimiz özel olarak tasarlanmış ve geliştirilmiş bir dizi vakum tank tespit sistemleri petrol depolama tankının alt tabakasındaki kaynakların sızıntısını tespit etmek için.

Standart, taşınabilir vakum tank algılama sistemi, depolama tankının herhangi bir büyüklüğündeki alt plaka üzerindeki kuyruk / kıç kaynaklarını algılayabilir.ve çapı 5 metreden fazla olan depolama tankının alt tabakasındaki çevresel kaynak (file kaynak)Çeşitli kaynakların bütünlüğünü değerlendirmek için, vakum kutusu tespit sistemimiz verimli, hızlı ve ekonomik bir tespit yöntemidir.ve aşılan korozyon/çukurların tespit oranı% 95'ten az değildir.

2Özellikler

1) Normal model genellikle kutu bastırmak için el kullanın, bu yüzden çok yorgun olacak, biz ayaklarla doğrudan bükmek ihtiyacı geliştirdik

2) Hareket ederken, tankın altında tekerleklerimiz var; hareket etmek için tankı kaldırmaya gerek yok

3) Vakum pompası robotun uzaktan kontrolünü alabilir, site çok uygundur.

3Teknik parametreler için gereksinimler:

3.1 Yumru ve kıç kaynaklarını test etmek için vakum kutusu

3.1.1 Vakum derecesi: en az 60kPa;

3.1.2 kaynak algılama uzunluğu: en az 800 mm;

3.1.3 Kaynak türlerini kontrol edin: tankın alt kısmındaki kuyruk ve kıç kaynakları;

3.1.4 Tank çapı gereksinimleri: tüm tank çaplarına uygulanabilir;

★3.1.5 Çalışma modu: Denetim personeli tüm operasyonu ayakta tamamlayabilir.

★3.1.6 Aydınlatma sistemi:LED aydınlatma sistemi vakum kutusunda;

3.1.7 Aydınlatma sistemi güç kaynağı: 3Wh lityum pil, güç kaynağı süresi en az 16 saat;

★3.1.8 Hareketli tekerlek: Vakum kutusu 4 hareketli tekerlekle birlikte gelir, yaylı 4 hareketli tekerlek kaldırılabilir, Vacuum kutusu yürüyebilir;

★3.1.9 yardımcı çubuk: Basınç azaltma valfi yardımcı çubuk üzerine monte edilir ve algılama personeli normal durduklarında basınç azaltma valfini değiştirebilir.

3.2 Çapraz kaynakları test etmek için vakum kutusu

3.2.1 Vakum: en az 60 kP;

3.2.2 kaynak algılama uzunluğu: 400 mm'den az değil;

3.2.3 Denetim kaynak türü: filet kaynak;

3.2.4 Tank çapı: ≥5m;

★3.2.5 Çalışma modu: Denetim personeli tüm operasyonu ayakta tamamlayabilir.

★3.2.6 Işıklandırma sistemi: vakum kutusundaki LED aydınlatma sistemi;

3.2.7 Aydınlatma sistemi güç kaynağı: 3Wh lityum pil, güç kaynağı süresi en az 16 saat;

★3.2.8 Hareketli tekerlek: Vakum kutusu 2 hareketli tekerlekle birlikte gelir, 2 yaylı hareketli tekerlek kaldırılabilir, Vacuum kutusu yürüyebilir;

★3.2.9 yardımcı çubuğu: Basınç azaltma vanaları yardımcı çubuğa monte edilmiştir ve algılama personeli basınç azaltma vanalarını normal olarak durduklarında değiştirebilir.

★3.2.10 Diğer yardımcı fonksiyonlar: 85 kg'lık bir emme kuvveti olan iki elektromanyetik ve 19 kg'lık bir itiş kuvveti olan iki it motoru Vakum kutusunun her iki tarafına monte edilmiştir.

3.3 Vakum pompası

3.3.1 Voltaj: 220V 50/60Hz;

3.3.2 Tasarımsal basınç: 92kPa;

3.3.3 Pompa tipi: fanlı elektrikli vakum pompası;

3.3.4 Akış hızı: 200L/dakikada;

3.3.5 Ağırlık: 10.5 kg'dan fazla değil;

3.3.6 Güç: 450w'dan fazla değil.

4Yapılandırma Gereksinimleri

4.1 Vakum pompası: 1pc

4.2 Koltuk ve kıç kaynakları Vakum kutusu: 1 set

4.3 Fillet kaynak kutusu: 1 set

4.4 Yumuşak hava borusu: 1 set

4.5 Vakum pompası güç kaynağı bataryası: 1pc

4.6 Kılavuz: 1 kopya;

4.7 Nakliye kutuları: 3 adet

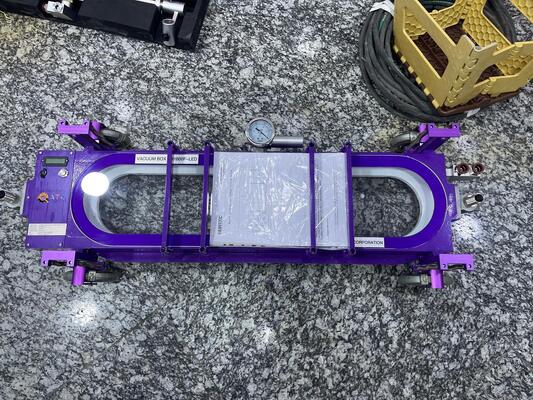

HV1800F-LED vakum kutusu kalça veya kuyruk kaynak için uygundur

2. Teknik parametreler
