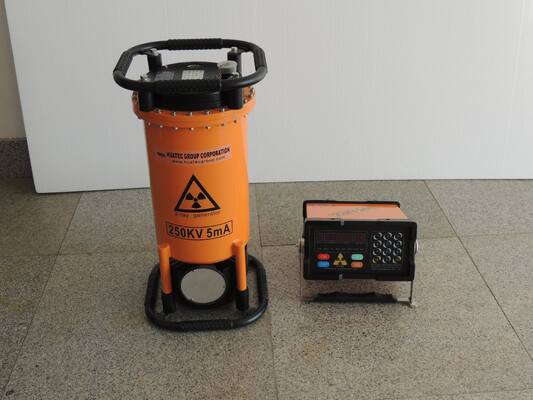

X-Ray NDT Ekipman Seramik Tüp 150-250KV Voltaj
X-Ray NDT EkipmanlarıEsas olarak iş parçalarının iç kusurlarını tespit etmek için kullanılır (MT/PT yüzey muayenesinden farklıdır). İş parçasını nüfuz ettirerek ve film veya dedektör üzerinde görüntüleyerek, gözeneklilik, cüruf dahil olma, füzyon eksikliği, nüfuz etme eksikliği ve kaynak dikişi içindeki çatlaklar gibi hacimsel kusurlar net bir şekilde görüntülenebilir.
Ana uygulama endüstrileri
·Basınçlı kaplar ve kazanlar: ASME ve GB gibi standartların zorunlu bir gerekliliği olan silindirin boyuna/çevresel dikişlerinin, bağlantı borusu kaynaklarının ve baş bağlantılarının test edilmesi.
·Petrokimya endüstrisi: boru hattı kaynaklarının ve uzun mesafeli boru hatlarının yerinde muayenesi.
·Havacılık ve uzay: hassas dökümlerin ve türbin kanatlarının yapısal bütünlük muayenesi.
·Askeri ve savunma sanayii: mühimmat kabuklarının ve silah dökümlerinin iç kalite muayenesi.
·Çelik Yapı ve Gemi İnşa: Kalın Levha Kaynaklarının ve Ana Yük Taşıyan Bileşenlerin Örnekleme Muayenesi.
·Otomotiv Üretimi: Alüminyum Alaşımlı Jantların ve Dökümlerin İç Kusur Taraması
|
TİP
ÜRÜN
|
XXG2505
|
|
Maksimum Nüfuz Kalınlığı Çelik (A3)
|
40mm
|
|
Odak Mesafesi
|
600mm
|
|
Pozlama Süresi
|
5dk
|
|
Film Tipi
|
TianJin Ⅲ
|
|
Çift kurşun folyo güçlendirici ekran
|
0.03
|
|
Karanlık Oda İşlemleri
|
20±2℃
|
|
Geliştirme
|
5 dakika
|
|
Siyahlık
|
1.5
|
|
Giriş
|
Voltaj (V)
|
220V±10% 50―60Hz
|
|
Kapasite (KVA)
|
2.5
|
|
Çıkış
|
Tüp voltajı (KVP)
|
150-2511
|
|
Tüp akımı (mA)
|
5
|
|
Stabilite
|
±1%
|
|
Soğutma
Tüp
|
Odak mm2
|
1.110×20.
|
|
Radyasyon Açısı
|
40±5°
|
|
Hassasiyet
|
k≤1.8%
|
|
Çalışma Modu
|
Aralıklıçalışma,Radyasyon süresi soğutma süresine 1:1 X-RayKontrol Ünitesi
|
|
Boyut
350
|
×
|
290×16Ağırlık (kg)Ağırlık11
|
|
kg
|
Devre YapısıMikro-bilgisayar kontrolü, Modüler yapı, Sesli uyarı
|
|
X-RAY
|
Jeneratör
|
|
Soğutma
Cebri hava soğutma
|
İzolasyon
|
SF6 Gaz İzolasyonu
|
|
Çalışma Basıncı
|
|
|
0.35Mpa-0.45MpaBoyut
|
320
|
|
×
|
320×650Ağırlık (kg)30.5kg
|
|
Çalışma Sıcaklığı
|
-10℃―+40℃
|
|
Özellikler:
|
◆Mikro-bilgisayar kontrolü ve modüler yapıyı benimseyerek, güçlü parazit önleme yeteneği ve yüksek otomasyon ile güvenilir performans sağlar.
|
ve
güvenilir performans .◆Parametre ayarı, çalışma süreci ve arıza göstergesi LED ekranda görüntülenecektir..◆Bağımsız yaşlandırma tuşu, makineyi rahatça yaşlandırmak için tasarlanmıştır.ayaşlandırma
makineyirahatçaiçin
)◆Kontrol ünitesi x-ray jeneratörünün tipini otomatik olarak tanıyabilir. ◆Su ve toz geçirmez renkli panel ve dijital sesli klavye tanıtılarak pozlama parametreleri hızlı ve doğru bir şekilde seçilir.◆Cihazı kullanırken güvenliği sağlayın, aşırı voltaj, düşük voltaj, aşırı akım, düşük akım ve aşırı sıcaklık koruma cihazı ile donatılmıştır.◆Operatörü radyasyon hasarından koruyan benzersiz bir güvenlik kilidi tasarlanmıştır. tasarlanmıştıriçin
radyasyon hasarından koruyan.
)◆Pozlama gecikme fonksiyonu ------ gecikme süresi, operatörü çalışma yerinden korumak için 10 dakikadan az olarak ayarlanabilir.tgecikme süresi
çalışma yerinden
güvenli tutmak
için
)◆Çeşitli jeneratörlerle uyumludur ve güvenilir bir şekilde çalışır.◆Pozlama sayısı biriktirilebilir.N
pozlama sayısı
biriktirilebilir.
(Birim hazırlandıktan sonra, "AÇIK" tuşuna basmadan önce, pozlama sayısını kontrol etmek için "A" tuşuna (gecikme tuşu) üç kez basabilir ve geri dönmek için herhangi bir tuşa basabilirsiniz.
)pbasınherhangi bir tuşageri dönmekiçin
.)◆Işın uyarı lambası çıkışı ve kapı-makine kilidi kablo bağlantı terminali ile birlikte gelir.Wışın uyarı lambası çıkışı
vetel bağlama terminalikapı-makine kilidiile.
