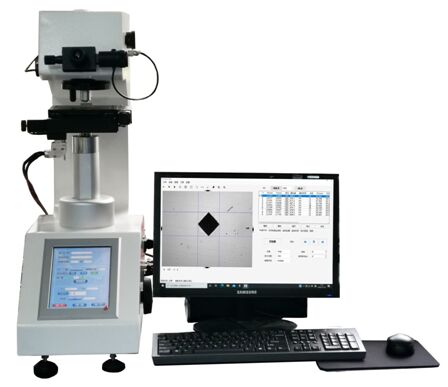

Otomatik Mikro Vickers Sertlik Ölçer
HVS-1MDT-axy Otomatik Mikroskobik Vickers Sertlik Ölçer iki bölümden oluşur:
- HV-1MDT otomatik döner kule dokunmatik ekran mikro sertlik ölçer
- HVS - AXY Vickers sertlik otomatik ölçüm ve kontrol sistemi
I. HV-1MDT otomatik döner kule dokunmatik ekran mikro sertlik ölçer
Ürün tanıtımı
HV-1MDT otomatik taret dijital mikro sertlik ölçer, optik çapraz ray kaldırma mekanizmasını benimser, kuvvet değeri doğrudur, görüntü nettir, ideal bir üst düzey mikro sertlik ölçerdir.
Ana özellikler
1. 8 inç dokunmatik ekran arayüzü, kullanımı kolay;
2. Test sırasında, baskı kafası ve objektif lens birbirini otomatik olarak değiştirir ve test noktasının otomatik konumu doğrudur;
3. Optik çapraz raylı kaldırma mekanizması, kılavuz doğruluğunu sağlamak için benimsenmiştir; Raf ve pinyon iki kademeli kuvvet iletimi, hızlı ve kararlı kuvvet iletimi sağlayabilir;
4. LED ışık kaynağı, uzun ömürlü, ampul değiştirmeye gerek yok;
5. Dahili kamera ile donatılabilir, görüntü daha nettir.
6 standart sertlik bloğu veya uzunluk ölçeğine göre kalibre edilebilir, yüksek, orta ve düşük sertlik değerine göre sertlik düzeltmesi için otomatik olarak, sertlik değeri daha doğrudur.
7. Tüm test parametreleri ve sonuçları, veri işleme ve test raporu çıktısı için uygun olan Excel formatında USB flash diskte saklanır;
8. Çeşitli sertlik değerleri birbirine dönüştürülür;
9. Test ayar parametreleri şifre ile korunmaktadır;
10. Çince ve İngilizce gibi en az 3 dil mevcuttur;
11. RS-232 arayüzü ile bilgisayara bağlanabilir (isteğe bağlı);
12. Maksimum test kuvveti 2kg.
Teknik parametreler
| Model |
HV-1MDT |
| Test kuvveti |
10gf (0.098N),25gf (0.245N),50gf (0.49N),100gf (0.98N), 200gf (1.96N),300gf (2.94N),500gf(4.9N),1Kgf (9.8N) |
| Standartlara uygunluk |
GB/T4340.2,ASTM E92 |
| Ölçüm çözünürlüğü |
0.01µm |
| Veri ekranı çıktısı |
8 "dokunmatik ekran ekran okuma, 20 çeşit test sonucunu saklayabilir, U disk ile donatılmış, isteğe bağlı dahili yazıcı ve RS-232 arayüzü |
| Dönüştürme cetveli |
Rockwell, Brinell |
| Sertlik test aralığı |
8~2900HV |
| Test Kuvveti uygulama yöntemi |
Otomatik (yükleme, tutma, boşaltma) |
| Büyütme |
400X(test),100X(Test ve gözlem) |
| Test kuvvetinin yük tutma süresi |
1-99s |
| Maksimum izin verilen numune yüksekliği |
100mm |
| Baş ve duvar arasındaki mesafe |
130mm |
| X-Y Test tezgahı |
Boyut:100*100mm Maksimum hareket:25*25mm |
| Boyut |
540*260*650mm |
| Ağırlık |
Yaklaşık 50Kg |
| Güç |
AC220V+5%,50-60Hz |
II. HVS - AXY Vickers sertlik otomatik ölçüm ve kontrol sistemi
HVS- AXY Vickers Sertlik Ölçüm ve Kontrol Sistemi, şirket tarafından bağımsız olarak geliştirilen bir bilgisayar otomatik ölçüm ve kontrol sistemidir. Çeşitli Vickers Sertlik Ölçer türleriyle (mikro-Vickers dahil) sorunsuz bir şekilde bağlanarak mükemmel bir otomatik sertlik ölçüm sistemi oluşturur.
Otomatik sertlik ölçümü, esas olarak çeşitli metallerin ve bazı ametal malzemelerin Vickers sertliğini ölçmek için kullanılır. Isıl işlem görmüş çeşitli metal parçaların ve parçaların sertliğini ölçebilir. Aynı zamanda, sertleştirilmiş etkin tabakanın derinliği, kaplama tabakası ve kaynak parçalarının ısı etkilenen konumu için uygundur. Ayrıca, çeşitli metal parçaların iç metalografik yapısını gözlemlemek ve görüntüleri toplamak, görüntülemek ve yazdırmak için de kullanılabilir.
Sistem, özellikle ısıl işlem görmüş iş parçalarının yüzey sertliğini, sertlik gradyanının dağılım eğrisini ve sertleştirilmiş etkin tabakanın derinliğini ölçmek için uygundur.
Teknik parametreler
1. Kamera dahili 5 megapikseldir ve görüntü nettir.
2. bilgisayar, işletim sistemi: Windows 10
3. Yüksek hassasiyetli otomatik X-Y yükleme platformu
| Tahrik Motoru |
Step motor |
| Sürücü kontrolü |
X-Y eksenindeki hareket hızı yazılım aracılığıyla esnek bir şekilde değiştirilebilir. |
| Boyut |
110 × 110mm |
| Maksimum hareket mesafesi |
X-Y ekseni yönünde 50 × 50mm |
| Minimum hareket mesafesi |
1mm |
| Hareket hızı |
1-10mm/sn, Ayarlanabilir |
| Yer değiştirme tekrar hassasiyeti |
1um-3um İçinde |
| Platform hareket modu ayarı |
Arayüzdeki herhangi bir noktaya tıklayarak otomatik olarak noktayı seçebilirsiniz, düz çizginin başlangıç konumunu ve rastgele hareketin konumunu ayarlayabilirsiniz, fare tıklamasıyla otomatik X-Y yer değiştirme platformu taşıyıcı kademesine 8 yönde keyfi hareket kontrolü, hız ayarlanabilir, otomatik olarak sıfırlayabilir, keyfi olarak sıfır koordinatı sıfırlayabilir |
4. Ölçüm ve kontrol yazılımı
