X-ray Dijital Görüntüleme Taramalı Muayene Sistemi

X-ışını dijital görüntüleme tarama denetim sistemi

1Ekipman üreticisi: HUATEC Group Corporation

2.0 Ekipmanın adı: X-ışını Dijital Görüntüleme Denetim Sistemi HXPC-DR02

3.0 Özellik modeli:HXPC-DR02

4.0 Görüntü iletim yöntemi: Kablosuz iletim

5.0 Uygulanabilir boru çapı: φ510 - φ1219mm (çizgi seçimi kullanıcı gereksinimlerine göre yapılabilir)

6.0 Ana bileşen özellikleri Aygıt konfigürasyonu

6.1 Görüntü alma cihazı:

Boru hattı dış duvarlı sürünme aracı (görüntü edinme kartı taşıyan)

Marka: HUATEC

Model: HXPC-PC100

• Beidou Navigasyon konumlandırma;
• 5G çift bantlı kablosuz iletişim sistemi, kontrol mesafesi: 100 metre (açık alan);HXPC- PC100
• Yürüme hızı:≥ 100mm/s;
• Yürüyüş modu, kaynak dikişine göre dikey konumlandırmayı sağlayan bir yol tipi kullanır: ± 1 mm, yürüyüş yönünde konumlandırma doğruluğu: ± 1 mm;
• Kullanıcı gereksinimlerine göre yapılandırıldıktan sonra, merkez radyografi ve çift duvarlı tek görüntü DR tespit gereksinimlerini karşılayabilir.borular φ510'dan φ1219mm'e kadar;
• Uyumlu montaj ve sökme için hızlı bir sıkıştırma mekanizması kurulur.
• Bir fotoelektrik sensör (çarpışma, sinyal kaybı, motor veya sürücü hasarı tespit etmek için) koruma sistemi sağlanmıştır.
• 36V entegre düşük sıcaklıklı lityum batarya güç kaynağı (şarj cihazıyla uyumludur), değiştirilmesi kolaydır ve -40°C'de normal çalışabilir;
• Çalışma süresi: 8 saatten fazla;
• Pil seviyesinin izlenmesi, sinyal kaybı sistemi kendiliğinden kilitlenir.
• Güç tüketimi: ≤ 150W;
• İki motor işlemi sorunsuz yönlendirir.
•

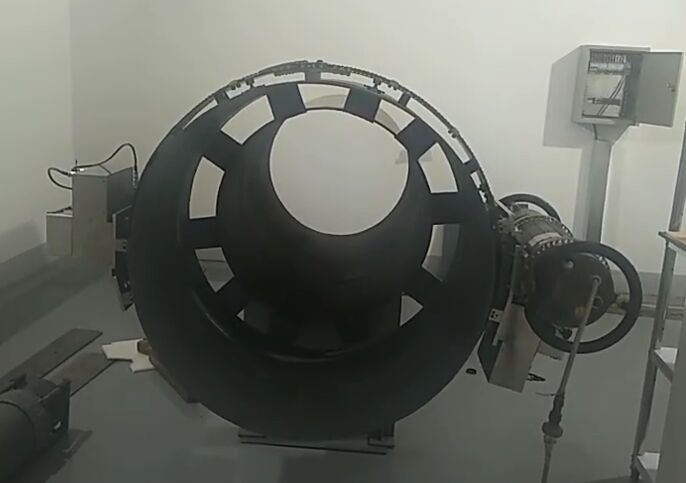

6.2 Dış duvar sürünücü (X-ışını makinesini taşıyan)

Ekipman markası: HUATEC

Model: HXPC-PC110

• Yürüme hızı: ≥100mm/s
• Bağlantıyı gerçekleştirmek için yardımcı kablo ile HXPC-PC100 ile bağlanın.
• Yürüyüş modu, kaynak dikişine göre dikey konumlandırmayı sağlayan bir pist sistemini benimser: ±1mm ve yürüyüş yönünde konumlandırma doğruluğu: ±1mm;
• Çift duvarlı tek görüntü algılama gereksinimlerini karşılayabilir - 300kv yüksek frekanslı yönlü X-ışını hata algılayıcısını destekleyebilir;
• Uyumlu montaj ve sökme için hızlı bir sıkıştırma mekanizması kurulur.
• Çift motorlar işlemi sorunsuz bir şekilde yürütür.
• Bir fotoelektrik sensör (çarpışma önleme, sinyal kaybı, motor veya sürücü hasarı tespit etmek için) koruma sistemi sağlanmıştır.
• Çalışma saatleri: 8 saatten fazla;
• Güç tüketimi: ≤ 150W;

* Çift duvarlı tek görüntü DR radyografi denetimi işini tamamlamak için dış duvar tırmanış aracıyla (görüntü edinme kartı) senkronize olur.

6.3 Düz panel dedektörü Marka: HUATEC

Model: HUATEC 750i

• Sensör: Amorf Silikon;
• Scintillator: CSI (Doğrudan Üretilen Kadmyum Sülfür);
• Piksel boyutu: 120 μm;
• Görüntüleme alanı: 244 mm × 307 mm;
• Piksel matrisi: 1280 × 1024 (2 × 2)
• A/D dönüşümü: 16 bit;
• Çerçeve hızı: 1.7 fps (1×1);
• Enerji aralığı: 40 - 320 kV;
• Işınlanma toleransı: ≥ 1 MRad;
• Maruz kalma kontrolü: İç tetikleyici/Dış tetikleyici;
• İletişim arayüzü: Gigabit Ethernet;
• Çalışma sıcaklık aralığı: 0°C - 40°C;
• Çalışma nem aralığı (kondansiyona girmeyen): 10% - 90% RH;
• Depolama sıcaklık aralığı: -20°C - 55°C;
• Form boyutu: 344 × 286 × 20;
• Ağırlık: 8 kg.
• Giriş güç kaynağı: 100 - 240 V 50/60 Hz AC;
• Uygulama: kaynak denetimi, döküm denetimi.

6.4 Merkezi Yönlendirici

Model: ASUS XD4

• Kablosuz protokol: Wi-Fi 6;
• Ana WIFI İletişim Modu: Dağıtılmış İletişim;
• Desteklenen özellikler: IPv6 İletişim, Mesh;
• Kablosuz Hız: 1800M;
• Frekans bantları: 2.4GHz, 5.8GHz Çift bantlı Wi-Fi;
• LAN çıkış portu: Gigabit Ethernet portu;
• WAN Giriş Portu: Gigabit Ethernet Portu;
• GPS Modülü: GPS Sinyal Alımı - Beidou, GPS, GLONASS, Galileo;

7.0 İşleme yazılımı

Yazılım markası: HUATEC

Yazılım sürümü: Ver 20.21.10.16

Tek tıklama algılama fonksiyonuna sahiptir. Operatör borunun çapını, duvar kalınlığını, kaynak sayısını, flangeyi, telafiyi, radyografik yöntemi, ekipman hareket yönünü, etkili alanı,ve Beidou koordinatları (örneğin Tokyo), kuzey enlemleri) yazılım veritabanında denetlenen boru hattının önceden belirlenmiş parametrelerine dayanmaktadır.

İlgili parametreler seçilebilir (seçildikten sonra, görüntüde yazdırılacak ve değiştirilmeyecektir).Sistem otomatik olarak önceden ayarlanmış parametrelere dayanarak bu borunun tüm kaynak dikişini tespit etmek için gereken çerçevelerin sayısını hesaplar ve bunları saklarYazılım, pozlama süresinin, kare sayısının vb. ayarlanmasını sağlayan ve parametreler ayarlarına göre kare sayısının ayarlanabileceği bir müdahale fonksiyonuna sahiptir.

• Beidou konumlandırması (GPS, GLONASS ve Galileo ile uyumludur), görüntüde koordinat parametreleri (Tokyo, kuzey enlemleri) yazdırmak;

• Giriş borusunun çap boyutuna dayanarak, yeterli bir çıkıntı boşluğu bırakarak ve eksikliklerden kaçınarak numune sayısını otomatik olarak hesaplayın.
• Toplanan görüntülerin kaydedilmesi için simsiz olarak, yerleşik "iş istasyonuna" iletilmesi;
• Denetimden önce operatör, toplanan görüntülerin parlaklığını ve kontrastını tutarlı hale getirmek için pencere genişliğini ve pencere konumunu önceden ayarlayabilir.ve toplama tamamlandıktan sonra doğrudan değerlendirmeye devam edebilirler.;
• Pozitif ve negatif görüntü çevirmesi, görüntü çevirmesi ve döndürmesi, görüntü büyütmesi, resim farkının kenar artırması, orijinal görüntünün yerel büyütülmesi / restorasyonu,Metin ve sayı açıklaması, görüntü işareti;
• Çizgi bölüm ölçümüne sahiptir;
• Defekt ölçümüne (pnota, çizgi, açı vb. geometrik ölçüm) ve defekt işareti fonksiyonuna sahiptir.
• MFT çift filamentli görüntü kalitesi ölçümcüsü (uzaysal çözünürlük) otomatik ölçüm ve hesaplama fonksiyonuna sahiptir;
• Gerçek zamanlı gri değer gösterimi, otomatik hesaplama ve ortalama değer fonksiyonunu gösterme özelliğine sahiptir.
• Normalleştirilmiş sinyal-gürültü oranı (SNR) ölçüm ve hesaplama fonksiyonuna sahiptir;
• Saldırma dikiş görüntüsü dikiş fonksiyonuna sahiptir;
• Resim DICONDE biçimindedir ve JPG vb. gibi diğer yaygın biçimlere dönüştürülebilir ve JPG, BMP, GIF, PNG vb. gibi birden fazla görüntü depolama biçimini destekler.
• İletişim yönlendirmesi ile donatılmış.

8.0 Çalışma istasyonu

Görüntü alma ve analiz çalışma istasyonunun teknik parametreleri: Ekipman modeli: HP Z99

Ekipman markası: HP

• Resmi Windows 10 işletim sistemi Taşınabilir çalışma istasyonu
• Ekran boyutu: 15.0 inç;
• 11. nesil Intel Core i7-11800H işlemcisi (8 çekirdek, 16 ögesi), 2.3GHz baz frekansı;
• RAM: 16 - 32GB (DDR4 2666MHZ);
• SATA sabit sürücü: 1TB (M.2 arayüzü miktarı 1);
• Grafik kartı: 4G GDDR5 128 bit özel grafik kartı;
• Ürün boyutu: Uzunluğu 359mm; Genişi 236mm; Yüksekliği 23mm
• Ağırlık: 2.3kg;
• Portlar: Ses arayüzü, HDMI arayüzü, USB3.0 arayüzü;
• Teorik pil ömrü: 2 - 5 saat, belirli süre kullanım ortamına bağlıdır.
• Pil kapasitesi: 52.5Wh;
• Pil hücresi numarası: 3 lityum iyonlu pil;
• Yerel ağ: 10/100/1000Mbps;
• Kablosuz ağ: Wi-Fi6 kablosuz protokolünü destekler.
• Kapalı şasi tasarımı: P65 sertifikalı koruma seviyesi, kum, toz ve sıvıların girmesini engelleyebilir.

9.0 Radyasyon Kaynağı

Yüksek frekanslı X-ışını hata tespit cihazı (veya özelleştirilebilir gama ışını hata tespit makinesi) kurmak için bir arayüzle donatılmış,Gereksinimlere göre farklı radyasyon kaynakları yapılandırılabilir.

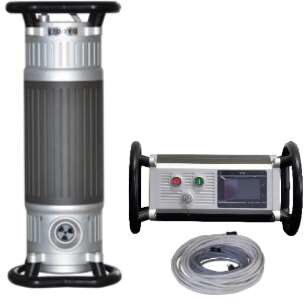

9.1 Ekipmanın adı: Taşınabilir Yüksek Frekanslı Sabit Voltajlı X-ışını Denetim Makinesi ve Kontrol Sistemi

Model: XXG-H300GP

• Çalışma ortamı sıcaklığı: -20°C'den 50°C'ye;
• Çalışma ortamı nemliği: ≤85%
• Giriş voltaj aralığı: AC190v - AC265v;
• Giriş voltaj frekans aralığı: 50 Hz ila 60 Hz;
• Ekran: Çince menü gösterimi ile dokunmatik LCD ekran;
• Röntgen tüpü: Metal seramik tüp;
• Röntgen tüpü güç kaynağı yöntemi: Sabit voltaj;
• X-ışını tüpünün gerilim ayar aralığı: 120 ila 300kV;
• Voltaj ayarlama adımı: 1kv/adım;
• X-ışını borusu akımı: 0,5 - 3,0mA;
• Akım ayarlama adımı: 0.1mA/adım;
• Maksimum maruz kalma süresi ayarlama: 0,1 ila 60 dakika (0,1 dakikaya kadar doğru);
• Maksimum X-ışını tüp gücü: 900W;
• Çalışma frekansı: 100kHz;
• Odaklama boyutu: 3.0mm (EN12543 standardına uygun olarak);
• Penetrasyon kalınlığı: 70mm (fokal uzunluğu 600mm, maruz kalma süresi 20 dakika, yoğunluk 2.0D);
• Işınlanma açısı: 40°×40°;
• Ek filtre: 4 mm alüminyum eşdeğeri;
• Tüp başı boyutu: Φ246×734 (son halka dahil);
• Tüp başı ağırlığı: 22 kg;
• Bağlantı kablosu: 25m.
• Güç kablosu: 10m.
• Kontrolör boyutu: φ264×458 (son halka dahil);
• Kontrolör ağırlığı: 9.6kg;
• XXG-H300GP yüksek frekanslı makine
• Anod soğutma yöntemi: Zorla hava soğutma.

10.0 Yüksek frekanslı X-ışını boru hattı tarayıcısı

Model: HXPC-100A1

Ana Performans Özellikleri

• Yüksek frekanslı sabit akım ve yüksek voltajlı güç kaynağı;
• Çevre dostu, enerji tasarrufu ve yüksek verimlilik;
• Sabit güç çıkışı;
• 1: 1 dinlenmeye gerek kalmadan sürekli maruz kalma;
• Açık görüntüleme, yüksek hassasiyet;
• Basit işletim kontrolü, öğrenmek ve kullanmak kolaydır;
• Eşleşme için DR ile birlikte kullanılabilir.
• Yalnızca film tabanlı görüntüleme denetimleri için kullanılabilir.
• manyetik komuta kontrol sistemi;
• Kesin bir konumlandırma;
• Geniş algılama borusu çapı aralığı;
• Tam koruma fonksiyonları;
• Dört tekerlekten çekiş;
• Kompakt boyut ve hafif ağırlık;

Ana teknik göstergeler

• Uygulanabilir boru çapı aralığı: φ710 ~ φ1219 (mm);
• Sürüklenme hızı: 16-18m/min;
• Dik yamaç kapasitesi: ¥40;
• Çalışma ortamı sıcaklığı: -40°C ~ 70°C;
• Çalışma ortamı nemliği: %90
• Koruyucu sıcaklık: 80°C;
• Çalışma sıcaklığı: -25~70°C;
• Akü: DC110v / 40Ah (lityum akü);
• Motor: 550W (sürekli);
• Model: HXPC-100A1
• Sürünme mesafesi: 8km (geri dönüş mesafesi);
• Sürüş modu: varsayılan 2 sürüş, zorunlu 4 sürüş;
• Röntgen jeneratörü: φ295×770 (mm);
• Ağırlık: 32kg;
• Maksimum güç: 900w.
• Kv ayar aralığı: 50 ~ 300kv ± 1kv;
• mA ayar aralığı: 0,5 ~ 3mA;
• Işınlanma açısı: 40°×360°;
• Odaklama: 1×3.0 (mm);
• Maksimum nüfuz: 60mm (A3)
• Sürekli yükleme oranı: 20°C ortam sıcaklığında %100;
• Sürünen gövde boyutu: 1.2m×0.38m×0.19m;
• Ağırlık: 100kg (araç gövdesi 80kg + pil 20kg);
• Maruz kalma süresi: 1 ~ 300 saniye (sürekli ayarlanabilir), 1 saniyeye doğru;
• Maruziyet öncesi gecikme: 24 saniye.
• Manyetik konumlandırıcı boyutu: 255×113×155 (mm);
• Mıknatıs belirleyicisinin en yüksek nüfuzu: >34mm;
• Manyetik konumlandırıcı ağırlığı: 2.8kg;
• Konum hatası: ±5 mm'den daha iyi.

11.0 Rehber ray:

Specifikasyon: φ510 - φ1219mm.

Standart konfigürasyon: 1 parça. İsteğe bağlı olarak ek parçalar özelleştirilebilir.

12.0 Ekipman konfigürasyon listesi:

13.0 İlgili yapılandırmalar için talimatlar

Seçenek 1: Çift duvarlı radyografi -- XR (yüksek frekanslı X-ışını yönlendirme makinesi ile donatılmış) + DR (düz panel dedektörü ile donatılmış) + çalışma istasyonu;

Seçenek 2: Merkezi radyografi - Yüksek frekanslı X-ışını boru hattı sürünücü + DR (düz panel dedektörü ile donatılmış) + çalışma istasyonu;

Seçenek 3: Tek kollu radyografi - Yüksek frekanslı X-ışını yönlü hata dedektörü + Düz panel dedektörü + Çalışma istasyonu;

14.0 Fotoğraf Görüntüleri Yazılımı ve Önizlemesi
