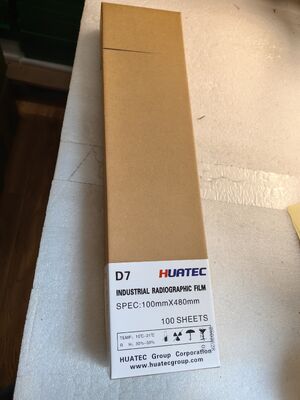

HUATEC Endüstriyel Radyografik Film Endüstriyel X-Ray Filmi Tahribatsız Muayene (NDT) için
Ürün adı ve model özellikleri
| Model |
Özellikler |
|
D4,D4-D,H4,LA400,D5,D5-D,
D7,D7-D,H7,H7-D
|
356mm×432mm(14in.×17in.),305mm×381mm(12in.×15in.),260mm×360mm (10in. ×14in.),70mm×300mm,80mm×150mm,80mm×240mm,80mm×300mm,80mm×360mm, 100mm×356mm,195mm×275mm,70mm×200m,80mm×100m,80mm×200m |

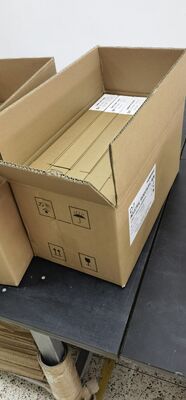

Diğer özellikler ve paketleme kapasitesi de müşteri gereksinimlerine göre sağlanabilir.
Özellikler ve kullanımlar
Endüstriyel X-ray filmi, tahribatsız muayenede yaygın olarak kullanılan yüksek çözünürlüklü ve yüksek görüntü çözünürlüğüne sahip bir film türüdür. Film yüksek hassasiyete, yüksek kontrasta, yüksek tanıma özelliğine sahiptir,
X veya γ ışınlarına maruz kalmak için doğrudan veya kurşun duyarlılaştırma ekranı ile kullanılabilir. Elektronik bileşenler, sentetik malzemeler, döküm ve döküm, kaynak vb. için uygundur.
Gemi yapımı, savunma ve nükleer endüstri, havacılık ve uzay endüstrisi vb. için NDT testi. Mavi polyester levha tabanı kullanılarak, her iki tarafı emülsiyon tabakası, katman ve
Koruyucu katman ile kaplanmıştır. Bu film zengin katmanlara, yüksek görüntü çözünürlüğüne ve iyi tanıma özelliğine sahiptir. Bu film oda sıcaklığında işlenebilir, ayrıca yüksek sıcaklık makinesi ile de işlenebilir.
Özellikler ve kullanımlar
| |
GB/T19348.1 |
EN 584.1 |
ASTME 1815-08 |
ISO 11699-1 |
| D4,D4-D,H4 |
C3 |
C3 |
Ⅰ |
C3 |
| D5,D5-D |
C4 |
C4 |
Ⅰ |
C4 |
| D7,LA400,D7-D,H7,H7-D |
C5 |
C5 |
Ⅱ |
C5 |
Ürün performansı
| Endeks adı |
birim |
D4,D4-D |
H4 |
LA400 |
D5,D5-D |
D7,D7-D,H7,H7-D |
| Sis yoğunluğu |
-- |
≤0.10 |
≤0.10 |
≤0.10 |
≤0.10 |
≤0.12 |
| Kontrast faktörü “r” |
-- |
≥4.0 |
≥3.0 |
≥3.2 |
≥4.0 |
≥3.5 |
| ISO “S” |
-- |
≥1.5 |
≥1.0 |
≥0.6 |
≥1.5 |
≥2.0 |
| Alkali çözünürlük süresi |
Dakika |
≥10 |
| İşlemede çizilme direnci |
N |
≥0.8 |
Güvenlik aydınlatması ve yıkama işlemi
Bu filmin karanlık odasındaki güvenlik çalışma ışığı, 15W ampullü kırmızı bir güvenlik ışığıdır. Film açıldığında, lamba mesafesi genellikle 1,2 metrenin üzerindedir. Kümülatif aydınlatma süresi.
40 dakikadan fazla olmamalıdır. Maruz kalan numune 2 saat içinde yıkanmalıdır. Yıkama işlemi aşağıdaki tabloda gösterilmektedir.
| Yıkama yolu |
Diğer ülkeler |
Sıcaklık / ℃ |
Geliştirme süresi /dk |
Sabitlenme süresi /dk |
Kurutma / ℃ |
nakliye
ml/m2 |
| Manuel |
D-19b |
20±0.5 |
5±1 |
10 |
Doğal kurutma |
300 |
| Makine yıkama |
G-30 |
29±1 |
1.5～2 |
2 |
45～55 |

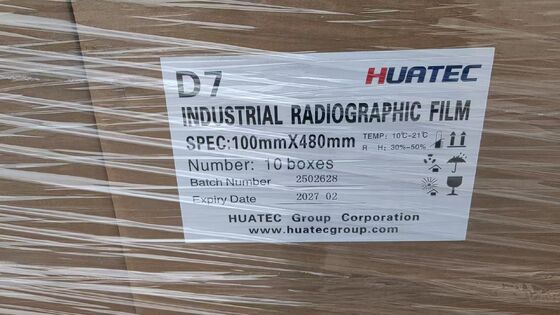

Depolama ve raf ömrü
Bu film düşük sıcaklıkta kuru bir yerde saklanmalıdır, en iyi saklama koşulları sıcaklık 10℃ ~ 23℃, bağıl nem %30 ~ %65'tir. Yüksek sıcaklıkta, yüksek
Islak, radyoaktif ve kimyasal gazlarda saklanmaktan kaçınılmalı, işleme sıvı ilacı ile aynı odada saklamaktan kaçınılmalı ve geçerlilik süresi içinde kullanılmalı, ürün raf ömrü 30 aydır.
