Titreşim İvmeölçer Hızı ve Yakınlık Dönüştürücü Titreşim Kalibratörü

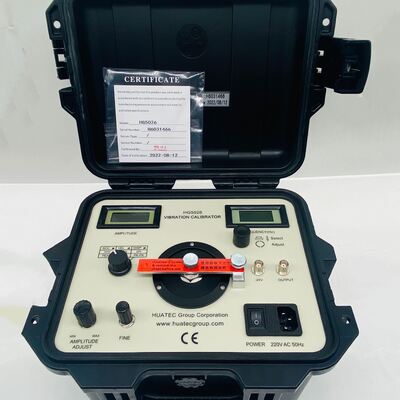

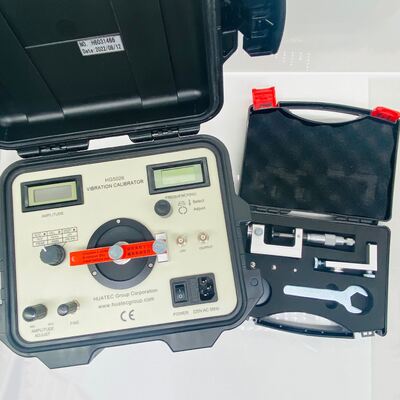

HG5026 Titreşim Kalibratörü titreşim ivmeölçer, hız ve yakınlık dönüştürücüsünün yanı sıra bir titreşim ölçüm cihazını kalibre etmek için kullanılabilir. Kalibratörde 1 ila 1280 Hz arasındaki herhangi bir frekansta standart sinüs sinyali titreşimi tanımlanabilir. İvme, hız ve yer değiştirme genliği, potansiyometreler aracılığıyla tanımlanabilir ve dijital ekranlarda gösterilir. Hem yatay hem de dikey titreşim üretilebilir.HG5026 Titreşim Kalibratörü sinüs sinyal üreteci, güç amplifikatörü, standart dönüştürücü ve titreşim kafasını bir araya getirir ve daha küçük bir hacme, yüksek doğruluğa ve kolay kullanıma sahiptir. Hem laboratuvarda hem de sahada kullanılabilir.
Özellikler
Frekans aralığı ve doğruluğu: 1 ila 1280 Hz +%0,01
Genlik doğruluğu
İvme (@10m/s2 tepe) 40Hz - 320Hz+0,3dB+1 basamak
20Hz - 640Hz+0,5dB+1 basamak
Hız (@20mm/sn rms): 40Hz - 320Hz+0,5dB+1 basamak
Yer değiştirme (@50μm tepe-tepe) 40Hz - 320Hz+0,5dB+1 basamak
Yakınlık probu doğrusallığı: 5mm ve 8mm problar Aralığı: 0~2,0mm
Ekran: İvme, hız veya yer değiştirme ve Frekans için 3 1/2 basamaklı ekran
Maksimum titreşim genliği ve maksimum sensör ağırlığı
HG5026 Titreşim Kalibratöründe kullanılan titreşim kafası oldukça küçük olduğundan, farklı ağırlıktaki dönüştürücülerin farklı frekanslarda kalibrasyonu sırasında kalibratörün çıkış genliği de farklıdır. Maksimum titreşim genliği ve maksimum ağırlık, kalibratör tarafından belirli bir frekansta ve kalibre edilecek dönüştürücünün belirli bir ağırlığı altında üretilen maksimum ivme, maksimum hız ve maksimum yer değiştirmeyle ilgilidir. Belirli rakamlar aşağıdaki tabloda görülebilir.
|
Ağırlık
Frekans
|
<100g |
<250g |
<500g |
| a(m/S2) |
v(mm/S) |
d(μm) |
a(m/S2) |
v(mm/S) |
d(μm) |
a(m/S2) |
v(mm/S) |
d(μm) |
| 10Hz |
2.5 |
28 |
1300 |
3.5 |
40 |
1800 |
4 |
45 |
2000 |
| 20Hz |
15 |
85 |
1900 |
10 |
60 |
1300 |
5 |
28 |
640 |
| 40Hz |
60 |
170 |
2000 |
35 |
100 |
1100 |
12 |
35 |
380 |
| 80Hz |
100 |
141 |
800 |
40 |
60 |
320 |
14 |
20 |
110 |
| 160Hz |
75 |
53 |
150 |
35 |
25 |
70 |
12 |
8.5 |
24 |
| 320Hz |
50 |
18 |
25 |
30 |
10 |
15 |
10 |
3.5 |
5 |
| 640Hz |
30 |
5 |
3 |
20 |
3.5 |
2 |
6 |
1 |
* |
| 1280Hz |
23 |
2 |
* |
10 |
0.9 |
* |
5 |
0.4 |
* |
*Daha yüksek frekanslarda titreşimin yer değiştirme değeri çok küçüktür, bu nedenle kalibratörden titreşim sinyali çıkışı olmayacaktır.
