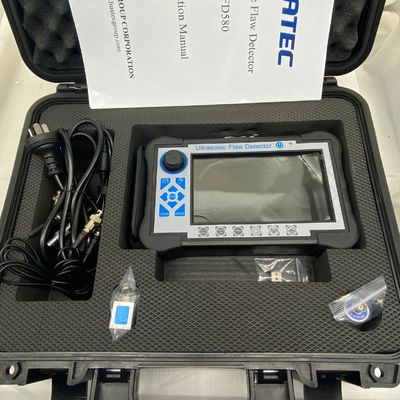

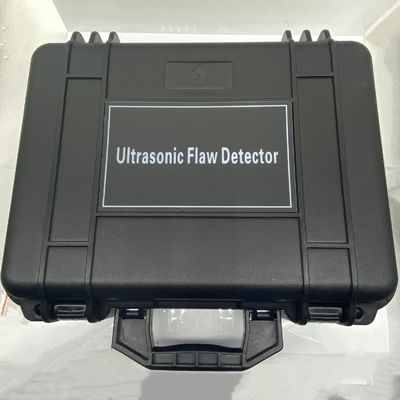

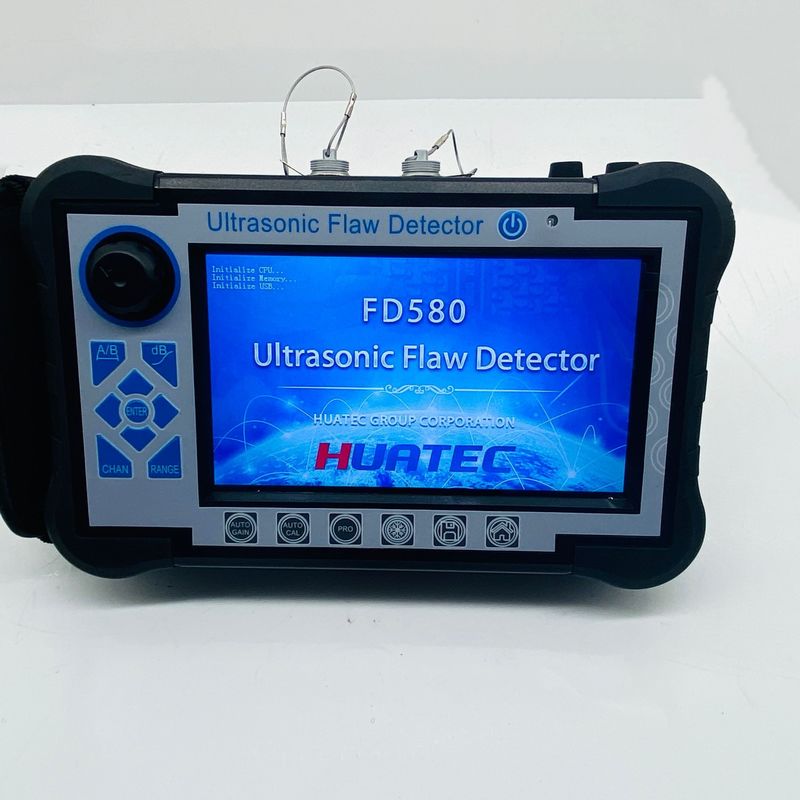

Ultrasonik hata tespit makinesi FD580
Tanıtım
Dijital ultrasonik hata dedektörü, dokunmatik ekran olan gelişmiş bir türdür, hızlı, kolay ve hasar olmadan, doğru bir şekilde tespit edebilir,İş parçasının içindeki çatlaklar gibi çeşitli kusurları değerlendirmek ve teşhis etmek, kaynaklar, gözenekler, kum delikleri, dahiller, katlama vb. Elektrik enerjisi, petrokimya, kazan ve basınçlı kap, çelik yapısı, askeri, havacılık, demiryolu taşımacılığı,Otomobil, makineler ve diğer alanlarda. yıkıcı olmayan test endüstrisi için önemli bir araçtır.
Özellikleri
● Yakın ve uzak mesafe algılama gereksinimlerini karşılamak için yüksek hassasiyetli miktarlama ve konumlandırma
● Yakın alan kör bölgesi küçüktür, küçük çaplı ve ince duvarlı borular için algılama gereksinimlerini karşılayabilir.
● Otomatik kalibrasyon fonksiyonu:tek düğme otomatik kalibrasyon,çalışması kolay,otomatik test sondası ¢P Gecikme,¢K değeri,¢X değeri ve hız
● Hata yankı konumunu otomatik olarak göster ((Depth:d, Horizontal:p,Distance:s, Amplitude,dB,ф)
● Üç ölçeği özgürce değiştirin ((Derinlik:d, Yatay:p,Uzaklık:s)
● Otomatik kazanç, en yüksek kapak, en yüksek hafıza fonksiyonları, bu da algılama verimliliğini artırabilir.
● Hata tespit sürecini ve dinamik oynatmayı otomatik olarak kaydeder
● φ değeri hesaplama:Düz sonda ile sahte hata tespiti, otomatik olarak φ değerine dönüştürme en yüksek dalga bulabilir
● Herhangi bir endüstrinin algılama standartlarını serbestçe girebilen ve saklayabilen 500 bağımsız kanal (genişletilebilir), yerinde denetim için standart blokları taşımak zorunda değildir.
● 500 A tarama dalgasını ve verileri serbestçe saklayın, oynatın
● DAC, AVG ve TCG eğrileri (derinlik tazminatı) otomatik olarak oluşturulur ve segmentlenebilir.
● 14 adet iç kontrol standardı
● Tüm endüstri standartlarına erişmek için özgürsünüz
● Nabız genişliği ve gücü ayarlanabilir
● B tarama ve B renk tarama fonksiyonu;
● Bilgisayarla iletişim kurabilir ve WORD. dosyasını, ayrıca tespit raporunu ihraç edebilir
● IP65 ABS plastik kapak, sağlam ve dayanıklı, su geçirmez ve toz geçirmez ve mükemmel bir müdahale karşıtı yeteneği
● Veri baskı raporlarını vb. analiz etmek için (kablosuz) iletişim yazılımı kullanmak;
● 260.000 renkli gerçek renkli ekran, güçlü ışık veya düşük ışık altında çalışma ortamı için uygundur
● Yüksek performanslı lityum pil, 8-10 saat boyunca sürekli çalışabilir
● Gerçek zamanlı saat kaydı: hata tespit tarihi, zaman kaydı ve depolama gerçek zamanlı
● Güçten çıkma koruması, depolama verileri kaybedilemez
● Hata tespit parametreleri otomatik olarak test edilebilir veya önceden ayarlanabilir
● Dijital reddetme, kazancı ve doğrusallığı etkilemez
● Kazanç tazminatı: Db zayıflaması yüzey kabalığı, eğri yüzeyler, kalın iş parçalarının uzun menzilli kusur tespiti vb. için düzeltilebilir.
● Bilgisayar kontrollü hata dedektörünün hedeflerine ulaşarak, PC'deki yazılımla hata dedektörünü çalıştırabilir
Teknik Özellik
| Görüntüle |
7 inçlik TFT renkli ekran, 800*480 çözünürlük |
| Çalışma modu |
Düğme, döner, dokunmatik ekran |
| Güç kaynağı |
Lityum İyon Pil |
| Pil kapasitesi |
5.0Ah |
| Güç voltajı |
12V |
| Güç miktarı |
1 |
| Çalışma süresi |
≥ 8 saat |
| Adaptör girişi |
DC100~240V 50Hz/60Hz |
| Adaptör çıkışı |
AC 12V |
| Adaptör gücü |
36W |
| Veri saklama |
SD kart ((16G) |
| Alarm |
1 |
| Çalışma sıcaklığı |
-10°C-45°C |
| Depolama sıcaklığı |
-20°C-60°C |
| IP derecesi |
IP65 |
| Boyut |
245*155*55mm |
| Ağırlık |
1.18kg (batarya dahil) |
| Geleneksel UT Modeli |
| Sonda Bağlantısı tipi |
LEMO 00 |
| Kanal Türü |
Tek kanal |
| Kanal Num |
500 grubu (ölçeklenebilir) |
| Nabız türü |
Negatif keskin dalga |
| Aktarma Voltajı |
50 ̊350V, 50V'de adım |
| Sıfırlama |
560Ω |
| Kazanç |
0~110dB, adım:0.5/2/6/12 dB |
| İyi Değişiklikler Yapın |
-4~+4 |
| Yüzey tazminatı |
Tüm kazanç aralığı |
| Çalışma sıklığı |
0.5 ~ 20MHz; |
| Sonda Tipi |
Tek, Çift, İçeri, Dalış tipi |
| Filtre |
Üç seçenek:
1~4MHz/0.5~10MHz/2~20MHz
|
| Bulma Modu |
Negatif / Pozitif / İki yönlü / RF |
| Reddet. |
0~80%, adım 1% |
| Test aralığı |
0~15000mm,Minimum görüntüleme aralığı:15mm (çelikte) |
| Malzeme Hızı |
100~2000m/s |
| Nabız kayması |
-10~1000 mm |
| P Gecikme |
0~200us |
| X-VAL |
0~100mm |
| Rehber |
Saldırma, Yaprak, Kırma Denetimi |
| Test Noktası |
Zirve/X-val/J val |
| Ölçüm |
Kapı:Amplituba,Amplituba dB değeri,Aralık,Yatay mesafe, Dikey mesafe,A ve B kapıları arasındaki fark değeri
İmleç:2 çapraz imleçler, yatay ve dikey mesafeyi ve imleçler arasındaki mesafeyi test edebilir ((B tarama fonksiyonu altında)
|
| Kapı |
Geçit başlangıcı: Tüm menzil |
| Kapı genişliği:tüm alanlar |
| Kapı seviyesi: %10 ~ 90, adım: %1 |
| Eğri |
DAC, en fazla altı eğri, NB/T 47013, GB/T 11345, GB/T 29712 ve diğer standartlara uygun |
| TCG, en fazla altı eğri |
| AVG |
| Diğer fonksiyonlar |
Tam ekran, imleç anahtarı ((menzil/yükseklik/horizon), tek/sürekli otomatik kazanç ((10~100%, adım 10%), yankı karşılaştırması, yankı dolu, en yüksek zarf, en yüksek bellek, hızlı tarama, dış mod, ekran görüntüsü |
| Zirve dondurma / Çatlak derinliği / Kapı genişlemesi / Eğri yüzey değişiklikleri / B taraması / Düz kaynak simülasyonu / video |
| Alarm |
Ses ve ışık alarmı |
| Duyarlılık Eksiklikleri |
≥ 65dB ((200mm Φ2FH,2.5PΦ20) |
| Yatay doğrusallık hatası |
% 0,3 |
| Dikey doğrusallık hatası |
% ≤3 |
| Amplituba doğrusallık hatası |
% ± 2 |
| Zayıflatıcı doğruluğu |
20dB ± 1 dB |
| Dinamik aralık |
≥32dB |
| Uzak çözünürlük |
≥26dB |
| Gürültü seviyesi |
<40×10-9V/ |
