HRD-120 Entegre Halat Kusur Dedektörü

HRD-120 Entegre Halat Kusur Dedektörü

I. Ürüne Genel Bakış

• Halatın iç ve dış kırık tel, aşınma, pas, deformasyon, gevşek teller, atlama telleri, malzeme değişiklikleri ve diğer kusurlarının çevrimiçi tespiti.

• Test sonuç raporu, farklı endüstrilerin standartlarını karşılayabilir ve kırık tel sayısı ile telin toplam kırık alanına göre kırık tel oranına sahiptir.

• Bilgisayar USB arayüzü (kablolu) veya "kendi Wi-Fi ağı" (kablosuz) doğrudan örnekleme işleme analizi kullanımı, çevrimiçi sesli ve ışıklı alarm ve gerçek zamanlı sonuç görüntüleme ile.

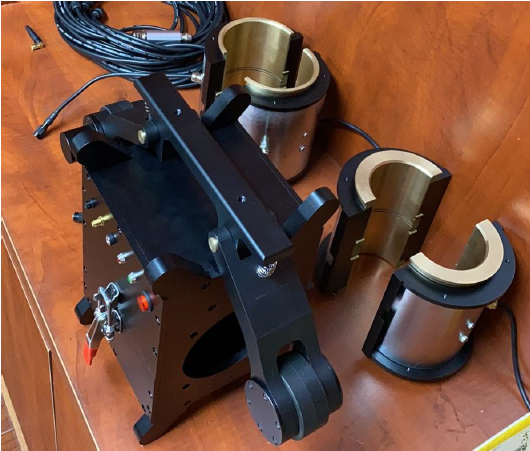

• Sensör dairesel yapısı, çevresel çevreleme, eksenel mıknatıslanma, halatın anında doygunluk durumuna mıknatıslanması.

• Sensör, su geçirmez, toz geçirmez, darbeye dayanıklı ve neme dayanıklı fonksiyonlara sahip alaşımlı alüminyum kabuk kullanır.

• Kararlı çalışma, güvenilir performans, yüksek algılama doğruluğu, güçlü parazit önleme performansı, doğru veriler.

• Yazılım, Windows 98/2000 / xp/Vista/ Windows 7/8/10/11 çeşitli bilgisayar işletim sistemlerine UYARLANIR

• Madencilik, teleferik, kaldırma ekipmanları, asansör, liman makineleri, kablo köprüsü ve diğer alanlarda yaygın olarak kullanılır.

II. Teknik Çekirdek ve Yasal Yeterlilik

1. Sanal enstrüman: halatın sonsuz belirsizliği. Geleneksel enstrümanları yazılımla değiştiren ve bilgisayarlar tarafından doğrudan örnekleme işleme yapan yalnızca sanal enstrüman teknolojisinin uygulanması, bir film izlemek gibi, tüm süreç boyunca halatı tarayarak, sonuçların doğru ve iyi tekrarlanabilir olmasını sağlayabilir.

2. Üç sabit enstrüman: Farklı endüstrilerdeki halat hurda için ulusal standartlara göre, bu ürün, halatın iç ve dış kırık tel, pas, aşınma, metal kesit alanı değişiklikleri, gevşek teller, atlama telleri, deformasyon, malzeme anormallikleri ve diğer kusurlarının elektromanyetik nitel, nicel, konumlandırma, çevrimiçi tahribatsız tespiti için geçerlidir.

3. Yasal enstrüman: ASTM1571-2021 Amerikan standardı ve GB/T21387-2008 ulusal standardına uygundur.

III. Teknik Göstergeler

Tüm seri, halatın çap aralığını tespit edebilir: φ1.5-300mm (farklı seri özelliklerde sensör yapılandırması gerekir)

Sensör ve halatın göreceli hızı:0.0-6.0 m/sEn İyisi: 0.1-0.5 m/s

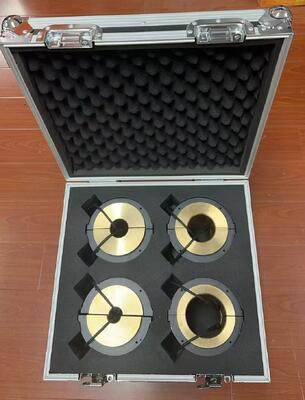

Sensör kılavuz manşonu ile halat arasındaki en iyi boşluk 2-4 mm'dir ve izin verilen boşluk 0-15 mm'dir

Kırık tel kusuru (LF) algılama yeteneği

Nitel: Tek bir merkezi kırık telin nitel tespiti doğruluğu %99,99'dur

Nicel: Tek bir yerdeki kırık tel sayısı, bir veya bir eşdeğer kökün yanlış değerlendirilmesine izin verir

Tek bir yerde kırık tel sayısı 100'den fazla kez hatasız tespit edildiğinde doğruluk oranı %92'den fazladır

Metal kesit alanındaki (LMA) nicel değişim oranı

Algılama hassasiyetinin izin verilen tekrarlanabilirlik hatası ±%0.055'tir

Test hassasiyet gösterge değerinin izin verilen hatası: ± %0.2

Konum (L) Algılama yeteneği: Algılama uzunluğu gösterge değerinin yüzde hatası: ±%0.2

Güç kaynağı: Bilgisayar pilinden 5V

Sensör ağırlığı: ortak özellikler< 10kg (gerçek duruma göre özelleştirilmiş)

Ortam sıcaklığı: -10℃~40℃ Atmosfer basıncı: 86~106Kpa Bağıl nem: ≤%85

IV. Sistem yapılandırması ve modeli

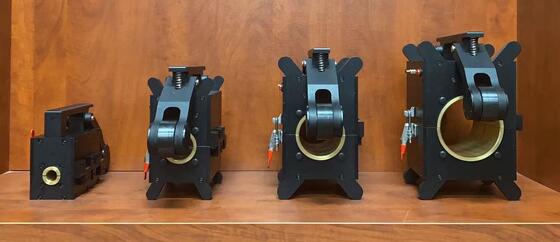

Hepsi özelleştirilmelidir: Halat kusur tespit makinesi (48mm küçük - 78mm orta - 108mm büyük)
