Yıkıcı olmayan kaynak kökü korozyon testi TOFD bir iletim ve bir alım Geniş bantlı dar dar atışlı prob

Tahribatsız Kaynak Kökü Korozyon Testi TOFD bir iletim ve bir alım Geniş Bant Dar Darbe Prob

TOFD probu, ultrasonik kırınım zaman farkı (TOFD) tespiti için tahribatsız testlerde kullanılan önemli bir bileşendir.
Çalışma prensibi: TOFD teknolojisi, tespit için biri iletim ve diğeri alım olmak üzere iki geniş bant dar darbe probu kullanır. Problar, kaynak dikişinin orta hattına göre simetrik olarak düzenlenir. Verici prob, incelenen iş parçasına belirli bir Açıda çarpan, odaklanmamış bir boyuna dalga ışını üretir. Işının bir kısmı yüzeye yakın yayılır ve alıcı prob tarafından alınırken, ışının bir kısmı alt yüzeyden yansır ve daha sonra prob tarafından alınır. Alıcı prob, kusur ucundan gelen kırınım sinyalini ve zaman farkını alarak kusurun konumunu ve yüksekliğini belirler.

Performans parametreleri:

Özellikler
*Küçük yongalar: Geniş bir yayılma Açısı elde edebilir ve kapsama alanını artırabilirler.
*Geniş bant: Çok daha geniş bir frekans aralığında sinyaller üretebilir. Örneğin, geçiş dalgası, merkez frekansından çok daha düşük bir frekansa sahip bir sinyaldir.
*Dar darbe: En iyi çözünürlüğü elde etmek için.
*Yüksek hassasiyet: Genellikle piezoelektrik kompozit malzemelerden yapılmış olup, yüksek bir akustoelektrik dönüşüm verimliliğine sahiptir.

Uygulama senaryoları
*Petrokimya endüstrisi: Genellikle petrol boru hatları ve depolama tankları gibi önemli ekipmanların denetimi için kullanılır ve korozyon ve gerilim gibi faktörlerden kaynaklanması muhtemel iç kusurları derhal tespit edebilir, böylece sızıntı ve patlama gibi büyük kazaların önüne geçilir.
*Enerji ve güç alanında: Enerji ve güç endüstrisindeki kazanlar ve buhar türbinleri gibi temel ekipmanların düzenli bakımı ve onarımı sırasında, TOFD probları, ekipmanın iç yapısının bütünlüğünü derinlemesine tespit etmek, potansiyel kusurları derhal belirlemek ve bunları ele almak için kullanılabilir.
*Havacılık imalatı: Uçak motoru kanatları ve gövde yapısal parçaları gibi önemli bileşenlerin denetiminde çok önemli bir rol oynar, iç kusurları doğru bir şekilde tespit edebilir ve kusurlardan kaynaklanan uçuş kazalarını önleyebilir.

Özel tip
*Faz dizili TOFD probu: Esas olarak kaynakların kökündeki korozyon tespiti için kullanılır.
*Küçük çaplı borulara özel TOFD probu: Küçük çaplı borular için özel bir TOFD takozu ile donatılmış olup, küçük çaplı boruları incelemek için kullanılır.

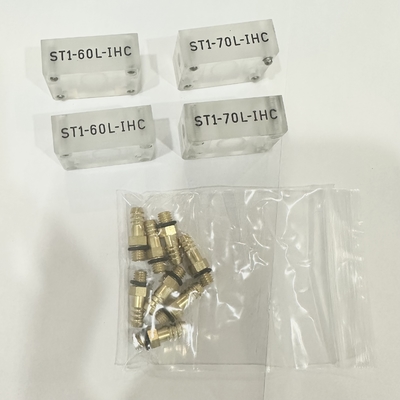

*COD takozlu TOFD probu: COD takozları kullanılarak, ilgili iş parçası yüzeylerine uyacak şekilde kapların boyuna kaynaklarını incelemek için kullanılabilir.
*Paslanmaz çelik gövdeli takoz TOFD probu: Paslanmaz çelik gövdeli bir takozun kullanılması takozu koruyabilir.
