NDT Aracı Dijital Radyografi DR Sistemi

NDT Enstrüman Dijital Radyografi (DR) Sistemi

Özellikler:

 En son NB/T 47013.11-2015 standardına uyun

 X-ışını gerçek zamanlı görüntüleme algılama sisteminin dijital dönüşümü

 Yerinde taşınabilir dijital görüntüleme denetimi

 16 bit yüksek dinamik aralık

 120μm pikseller, yüksek çözünürlük 4.0lp/mm

 CsI sezyum iyodür verimli X-ışını görüntü dönüştürme

 25cmX30cm görüntüleme görüş alanı

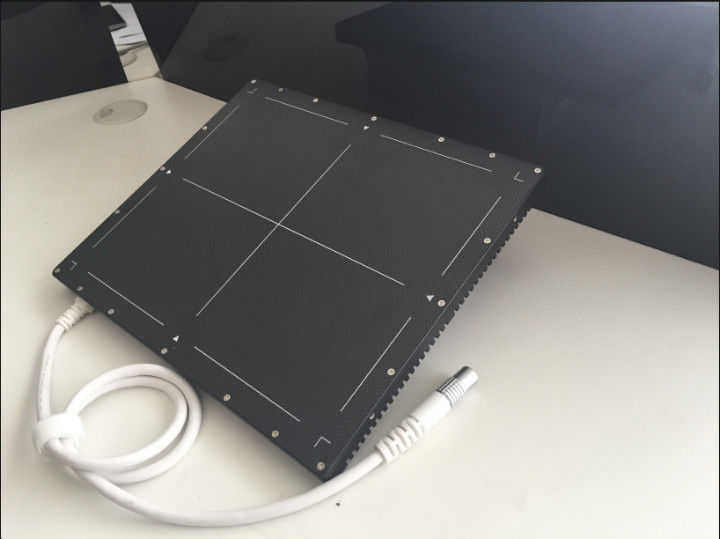

1-Endüstriyel X-ışını dijital düz panel dedektörü

Temel parametreler:

2——Dijital görüntü işleme ve geliştirme yazılımı

Görüntü geliştirme ve depolama sistemi entegrasyonu Şu anda en pratik işleme ve filtreleme fonksiyonları, X-ışını gerçek zamanlı görüntüleme sistemleri için özel olarak tasarlanmıştır ve işlenmiş görüntülerin hassasiyetini ortalama %0,6-%0,8 oranında artırabilir. Yüksek hızlı Ethernet portu yardımıyla, aynı anda statik ve dinamik görüntüler elde etmenize ve bunları 8/16bit görüntü formatında kaydetmenize yardımcı olabilir ve test verilerinin arşivlenmesi ve incelenmesi için doğrudan DVD disklerine yazılabilir, bu da test maliyetinden ve arşiv alanından tasarruf sağlar.

Tablet bağlantısı ve kontrolü

 Gigabit ağ düz panel bağlantısı ve bağlantı durumunu ve arızayı bildirir

 Ofset/kazanç/bozuk piksel düzeltmesi

 Ofset/kazanç/bozuk piksel düzeltmesi, örtüşüp örtüşmeyeceği seçilebilir

 Ekran oranı istemi

 Mevcut kare hızı hatırlatıcısı

 Yazılım işleme ilerleme ekranı

 Piksel gri değeri ekranı

Gerçek zamanlı görüntü görüntüleme ve işleme

 İlgi alanı bölgesinin etkili görüntülerinin hızlı gözlemi için uygun olan gerçek zamanlı görüntü ROI hızlı gri tonlamalı eşleme

 Gerçek zamanlı görüntü entegre gürültü azaltma: 2/4/8 kare isteğe bağlı

 Gerçek zamanlı görüntü algoritması işleme: negatif film/renk/ikili hale getirme

 Görüntü keskinleştirme ve geliştirmenin gerçek zamanlı gösterimi

 Görüntü entegrasyonu koleksiyonu: 8/16/32/64/128/256 kare bindirme

 Sürekli video kaydı: isteğe bağlı sıkıştırma formatı

 Resim/video adlandırma ve ad otomatik sıra derlemesi

 0-65536, 16bit gri tonlamalı ayar

 Gama/kontrast/parlaklık/eşik ayarı

 Resim bilgisi işareti, birden fazla içerik isteğe bağlıdır

Statik görüntü işleme

 İlgi alanı bölgesinin etkili görüntülerinin hızlı gözlemi için uygun olan ROI hızlı gri tonlamalı eşleme

 bmp / png / jpg / tiff(8bit/16bit) / RAW / his / dcm dosya okuma

 Gri tonlamalı/negatif film/sahte renk/ikili hale getirme/keskinleştirme/geliştirme algoritması işleme

 Büyüteç, 1-5 kat büyütme gözlemi

 Resim çevirme

 Gama/kontrast/parlaklık/eşik ayarı

 Boyut kalibrasyonu ve ölçümü ve gerekli bilgiler resim üzerine işaretlenebilir

Çift tel görüntü kalitesi göstergesinin otomatik doğrulanması (isteğe bağlı)

NB/T 47013.11-2015 "Basınç ekipmanlarının tahribatsız testi X-ışını dijital görüntüleme testi" standart gereksinimlerini karşılayın, çift filamanlı görüntü kalitesi göstergesinin otomatik doğrulanması ve SNR'yi belirleyebilir.
