Entegre Dahili ve Harici Halat Hatası Tespiti, Halatın İç ve Dış Kırık Tellerinin Tespiti
1). Ürüne Genel Bakış
◆ On-line halatın iç ve dış kırık tel, aşınma, pas, deformasyon, gevşek teller, atlama teli, malzeme değişiklikleri ve diğer kusurların tespiti.
◆ Test sonuç raporu, farklı endüstrilerin standartlarını karşılayabilir ve kırık tel sayısını ve telin toplam kırık alanına göre kırık tel oranını içerir.
◆ Bilgisayar USB arayüzü (kablolu) veya "kendi Wi-Fi ağı" (kablosuz) kullanarak doğrudan örnekleme işleme analizi, çevrimiçi sesli ve ışıklı alarm ve gerçek zamanlı sonuç görüntüleme.
◆ Sensör dairesel yapı, çevresel çevreleme, eksenel mıknatıslanma, halatın anında doygunluk durumuna mıknatıslanması.
◆ Sensör, su geçirmez, toz geçirmez, darbeye dayanıklı ve neme dayanıklı işlevlere sahip alaşımlı alüminyum kabuk kullanır.
◆ Kararlı çalışma, güvenilir performans, yüksek algılama doğruluğu, güçlü parazit önleme performansı, doğru veriler.
◆ Yazılım, Windows 98/2000 / xp/Vista/ Windows 7/8/10/11 çeşitli bilgisayar işletim sistemlerine UYARLANIR
◆ Madencilik, teleferik, kaldırma ekipmanları, asansör, liman makineleri, kablo köprüsü ve diğer alanlarda yaygın olarak kullanılır.
2).Sistem yapılandırması ve modeli

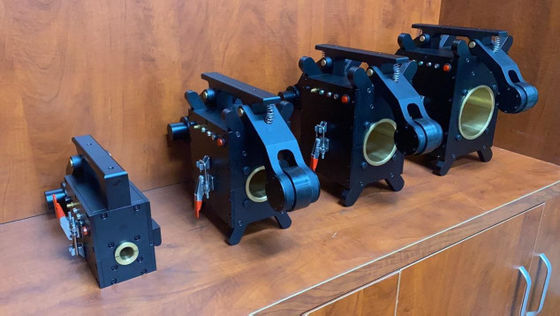

Hepsi özelleştirilmelidir: Halat hatası tespit makinesi (48mm küçük - 78mm orta - 108mm büyük)
| |
SN. |
Adı ve modeli yapılandırın |
Miktar |
İşaret |
| Algılama birimi |
1 |
• Entegre algılama birimi
• Yüksek hızlı geri dönüşümlü uyarıcı • Yüksek iletkenlikli sinyal yoğunlaştırıcı
• Hall manyetik hassasiyet Grubu görüntüle • Yüzer merkezleme aşınma kılavuz manşonu
• Yüksek hassasiyetli mesafe kodlayıcı • Otomatik konumlandırma tekerlekli haddeleme cihazı
|
1 set |
Kodlayıcı dahil |
| 2 |
• Gerçek zamanlı alarm (dijitalden analoğa dönüşüm hi-fi)
•AD analog-dijital dönüşüm modülü • Otomatik gürültü reddetme modülü
• Kusur işitilebilir ve görsel alarm modülü • Algılama kalitesi güvence modülü
•DAQ tak ve çalıştır modu
|
1 set |
Wi-Fi yakalama içerir |
| |
3 |

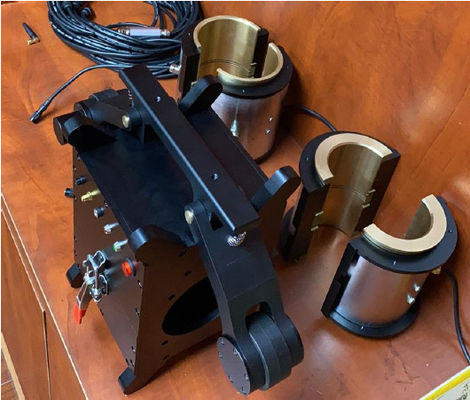

Değiştirilebilir astar manşonu |
5 set |
Özel özellikler ayrı olarak tartışılır |
| İşlem birimi |
4 |
USB iletim kablosu |
1 adet |
Özel yapım 20 metre uzunluğunda |
| 5 |
Wi-Fi anteni |
2 adet |
Biri yedek parça içindir |
| 6 |
V3.0 sürümü sinyal gerçek zamanlı işleme yazılımı |
1 set |
|
| 7 |
Veri toplama Bilgisayarı (Tablet tipi) |
1 adet |
Şarj cihazı dahil |
| Aksesuar birimi |
8 |
Özel enstrüman çantası |
1 adet |
Özel çekme çubuğu vites tekerleği |
| 9 |
Hepsi bir arada şarj cihazı |
1 adet |
Kırmızı ışık: Şarj
Yeşil: Dolu
|
| 10 |
Esnek çekiş güvenlik kablosu |
1 adet |
Algılama birimleri için esnek bağlantılar |
| 11 |
Kullanım kılavuzu (ilgili teknik veriler) |
1 adet |
|
| 12 |
Sertifika (Garanti kartı) |
1 adet |
|
| 13 |
Ambalaj listesi |
1 adet |
|
Not: 1, 7 tablet çift kullanımlı bilgisayar isteğe bağlıdır (talebe göre, maliyet ektir);
2, tüm boyutlar talep üzerine özelleştirilebilir (ve hassas bir şekilde değiştirilebilir astar özelleştirilebilir); Örneğin 48mm+24mm değiştirilebilir burç
3). Teknik çekirdek ve yasal yeterlilik
1. Sanal enstrüman: halat sonsuz belirsizlik. Geleneksel enstrümanları yazılımla değiştiren ve bilgisayarlar tarafından doğrudan örnekleme işleme yapan yalnızca sanal enstrüman teknolojisinin uygulanması, tıpkı bir film izlemek gibi, halatı tüm süreç boyunca tarayarak, sonuçların doğru ve iyi tekrarlanabilir olmasını sağlayabilir.
2. Üç sabit enstrüman: Farklı endüstrilerdeki halat hurda için ulusal standartlara göre, bu ürün halatın iç ve dış kırık tel, pas, aşınma, metal kesit alanı değişiklikleri, gevşek teller, atlama teli, deformasyon, malzeme anormallikleri ve diğer kusurların çevrimiçi tahribatsız tespiti için elektromanyetik nitel, nicel, konumlandırma uygular.
3. Yasal enstrüman: ASTM1571-2021 Amerikan standardı ve GB/T21387-2008 ulusal standardına uygundur.
4). Teknik göstergeler
Tüm seri halatın çap aralığını algılayabilir::
φ1.5-300mm (farklı özelliklerde sensör yapılandırması gerekir)
Sensör ve halatın göreceli hızı: 0.0-6.0 m/s En İyi: 0.1-0.5 m/s
Sensör kılavuz manşonu ile halat arasındaki en iyi boşluk 2-4 mm'dir ve izin verilen boşluk 0-15 mm'dir
Kırık tel kusuru (LF) algılama yeteneğiNitel: Tek bir merkezi kırık telin nitel algılamasının doğruluğu
%99.99
Nicel: Tek bir yerdeki kırık tel sayısı, bir veya bir eşdeğer kökün yanlış değerlendirilmesine izin verir
Tek bir yerde kırık tel sayısı 100'den fazla kez hatasız tespit edildiğinde doğruluk oranı %92'den fazladır
±0.055%Algılama hassasiyetinin izin verilen tekrarlanabilirlik hatası
±0.055%Test hassasiyet gösterge değerinin izin verilen hatası:
± %0.2
Konum (L) Algılama yeteneği: Algılama uzunluğu gösterge değerinin yüzde hatası: ±%0.2Atmosfer basıncı:
Bilgisayar pilinden 5VSensör ağırlığı: ortak özellikler
< 10kg (gerçek duruma göre özelleştirilmiş)Atmosfer basıncı: -10℃~40℃ Atmosfer basıncı: 86~106Kpa Bağıl nem:
≤%85
