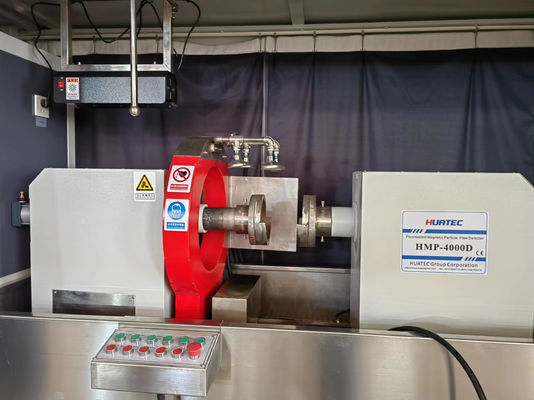

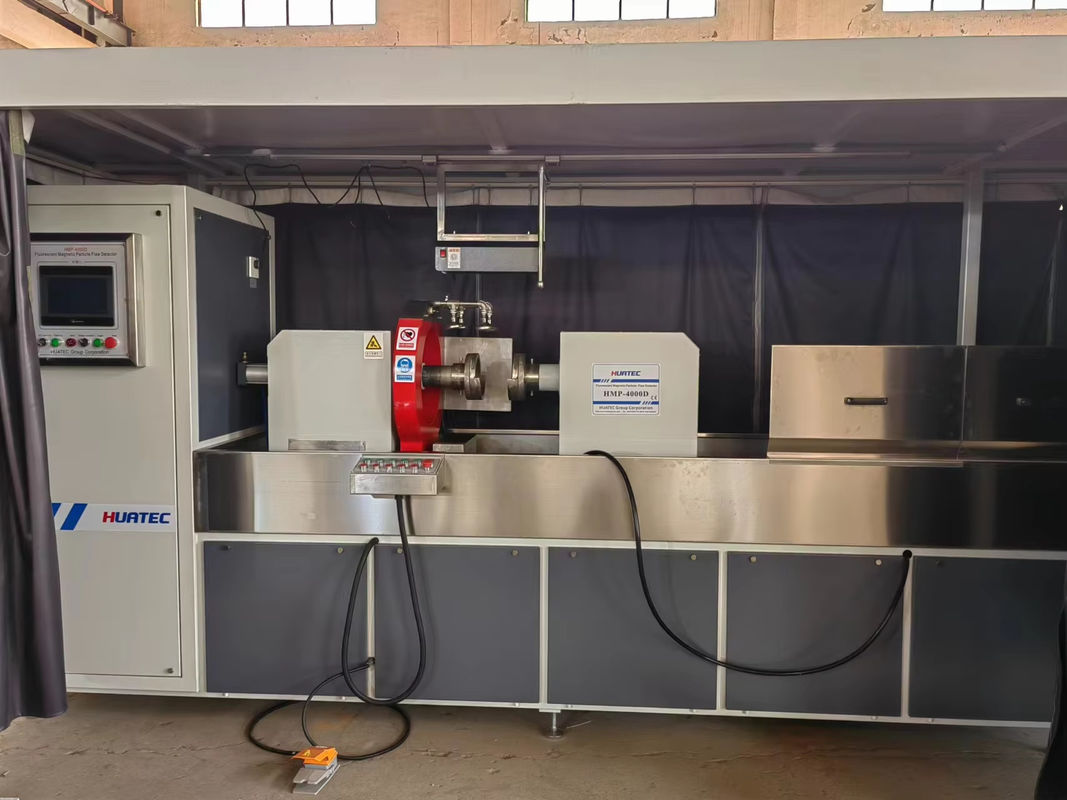

Yüksek hassasiyetli NDT manyetik parçacık hatası dedektörü cihazı HMP-4000D

1. Cihaz bileşenlerinin açıklaması

1.1 Genel Cihaz Bilgileri

Ekipman tek bir makinedir, manuel yükleme ve boşaltma, ekipman çubuk sıkıştırma, kompozit manyetizasyon teknolojisini benimser, sağ elektrot pnömatik sıkıştırma, sıkıştırma stroku 0-50mm, otomatik zayıflama demanyetizasyonu, otomatik püskürtme, manyetik süspansiyonun geri kazanımı, karıştırılması ve filtrasyonu. Manyetik duyarlılık Tip A 2# (30/100) test parçası açıkça görüntülenir.

Ekipmanın ana bileşenleri şunlardır: sıkıştırma sistemi, manyetizasyon güç kaynağı sistemi, elektrik kontrol sistemi, manyetik süspansiyon püskürtme karıştırma ve filtrasyon geri kazanım sistemi, siyah ışık, karanlık oda, demanyetizasyon sistemi vb.

1.2 Sıkıştırma sistemi:

1.2.1, ekipman yatay sıkıştırma mekanizması tasarlar, sıkıştırma stroku 0-1500mm, 1500mm uzunluğunda, 250mm dış çapında iş parçası inceleme ihtiyaçlarını karşılayabilir. Boyuna manyetizasyon bobinleri iki tanedir, her iki tarafta bir tane, sırasıyla silindir tarafından tahrik edilir ve uzun eksenli parçaların manyetizasyon etkisini artırmak için içeri doğru hareket ettirilebilir.

1.2.2. Ekipman, iş parçasının çevresel manyetizasyonunu çubuk yöntemiyle gerçekleştirmek ve iç ve dış yüzeylerde bulunabilecek çeşitli radyal ince çatlakları kontrol etmek için özel mandren-çubuk yöntemini benimser; İş parçasının boyuna manyetizasyonu bobin yöntemiyle gerçekleştirilir ve iş parçasının yüzeyinde bulunabilecek çeşitli halka şeklindeki ince çatlaklar kontrol edilir.

1.2.3, ekipman sıkıştırma gereksinimlerini karşılamak için iş parçasının doğru konumlandırılmasını sağlamak amacıyla. Ekipman, merkezi bir yüksek ayar cihazı ile tasarlanmıştır.

1.2.4, çevre boyuna sırasıyla manyetize edilebilir, sırasıyla iş parçasının iç ve dış yüzeyinde bulunabilecek çeşitli enine ve boyuna çatlakları kontrol eder; İş parçasının kompozit (eş zamanlı) manyetizasyonu da aynı anda uygulanabilir ve iş parçasının iç ve dış yüzeylerinde bulunabilecek çeşitli ince kusurlar bir defada kapsamlı bir şekilde kontrol edilebilir.

1.2.5, tezgahın önünde, yükleme ve boşaltma işlemi için uygun bir çalışma platformu bulunmaktadır.

1.3 Manyetik güç kaynağı kontrol sistemi:

Ekipman AC manyetizasyon modunu, çevresel ve boyuna yönlerde iki bağımsız manyetizasyon güç kaynağını benimser ve iki ana transformatör sırasıyla manyetizasyon akımını sağlar. Kontrollü modül dönüştürücü teknolojisi, devre akımının boyutunu kontrol etmek için kullanılır ve izole edilmiş voltaj elektrot ve boyunduruk bobinine gönderilir. Akım boyutu sürekli olarak ayarlanabilir ve iş parçasının belirtilen manyetizasyon yoğunluğunu almasını sağlamak için ilgili enstrüman ayarlanır. Güç kesme faz kontrol fonksiyonu ile, kararlı bir artık manyetikliği korumak için, artık manyetik yöntemle hata tespiti için kullanılabilir.

1.4 Elektrik kontrol sistemi (dokunmatik ekran isteğe bağlıdır, aşağıdakiler * numara ile ilgili dokunmatik ekran seçimi içerir) :

1) Elektrik kontrol sistemi, kontrol modülü ve koruma cihazı, akım düzenleme tetikleme cihazı, ampermetre, kontrol düğmesi ve gösterge ışığı, motor, silindir, çift bağlantı, solenoid valf, hava anahtarı, ara röle ve diğer kontrol cihazları dahil olmak üzere PLC tarafından kontrol edilir.

2) Her iki tarafın müzakere yoluyla teyit ettiği gibi, ekipman elektromekanik entegre bir tasarım benimser ve güç dağıtım kontrol kutusu ekipmanın arkasında bulunur. Temel güç kapatma işlemi kabin yüzeyinde gerçekleştirilir, kabin kapısı kapı kilitleri, toz önleme, filtrasyon, hava soğutma sistemi vb. ile ayarlanır. Tedarikçi, mekanik ve elektriksel entegrasyonun elektriksel güvenliğini ve bakımını sağlamalıdır.

3) Otomatik çalışmaya ek olarak, ekipman ayrıca çeşitli fonksiyonlar için manuel fonksiyon tuşları ile donatılmıştır, bunlar manuel olarak gerçekleştirilebilir: iş parçası sıkıştırma (pnömatik), püskürtme, manyetizasyon, iş parçası gevşetme (pnömatik) ve diğer eylemler.

4) Çevresel ve boyuna devre kartları evrensel olarak kullanılabilir.

5) Manyetizasyon süresi ve manyetizasyon aralığı ayarlanabilir.

6) Ayak pedalı ile donatılmış, otomatik programın başlatılması "otomatik başlat" düğmesi veya ayak pedalı ile kontrol edilebilir.

7) Ekipman kabuğu güvenilir bir şekilde topraklanmıştır ve tüm makinenin yalıtım direnci ≥2MΩ 'dur.

8) Ekipman mükemmel güvenlik koruması ve alarm fonksiyonuna sahiptir.

*9) Dokunmatik ekran ön ayarlı akımı kullanarak, akımı önceden ayarlayabilir, akımı otomatik olarak izleyebilir, hata değeri %5'ten fazla değildir.

*10) Akım anormal veya eksik olduğunda otomatik alarm ve uyarı görüntülenir.

*11) 30 grup manyetizasyon prosesi saklama fonksiyonu ile, çevre boyuna ayrı ayrı saklanabilir.

12) Tüm makinenin kalitesini sağlamak için ortak girişim Siemens, Omron PLC, İtalyan ST, STM veya yerli ünlü marka Chint bileşenleri kullanılmaktadır.

*13) İlgili izni olmayan personelin ekipmanı değiştirememesini veya çalıştıramamasını sağlamak için operatör şifre izni fonksiyonu ile.

1.5 Manyetik süspansiyon püskürtme karıştırma ve filtrasyon geri kazanım sistemi:

1) Manyetik süspansiyon püskürtme karıştırma ve filtrasyon geri kazanım sistemi temel olarak şunlardan oluşur: sıvı toplama tankı, sıvı depolama tankı, püskürtme pompası, karıştırma pompası, filtre ekranı, boru hattı vb.

2) Manyetik süspansiyon sıvı depolama tankında saklanır; Püskürtmeden sonra püskürtmenin tıkanmamasını sağlamak için bir filtre cihazı ile donatılmıştır. Filtre cihazı, filtre cihazının tıkanmasını ve püskürtme pompasının zarar görmesini önlemek için manyetik süspansiyonun derinliklerinde olmalıdır. Sıvı depolama kutusunda otomatik bir karıştırma cihazı sağlanır.

3) İş parçasının tamamen ıslandığından emin olmak için manyetik süspansiyon aynı anda birden fazla sprinkler tarafından püskürtülür.

4) Manyetik süspansiyon geri akışından kaynaklanan kabarcıkları önlemek için manyetik süspansiyon püskürtme boru hattında çek valfler tasarlanmıştır.

5) Manyetik süspansiyonun her bir püskürtme başlığı açılıp kapatılmaya uygun olmalı ve püskürtme konumu, akış boyutu ve basınç ayarlanabilmelidir.

6) Makinenin ön tarafında manuel püskürtme tabancası bulunmaktadır.

7) Manyetik süspansiyon, ekipmanın dışına püskürtülmemeli veya sızdırılmamalıdır.

1.6 Siyah Işık:

1.6.1, floresan cihazı yüksek yoğunluklu bir DG-6K LED siyah ışık kullanır.

1.6.2. İş parçasının manyetizasyonunun tamamlanmasından sonra, çekme halatı tarafından tahrik edilen parçaların döndürülmesini ve gözlemlenmesini kolaylaştırmak için karanlık odanın üst kısmındaki manyetizasyon istasyonunun önüne sabitlenir ve kaldırılır.

1.6.3, ultraviyole aydınlatma: aydınlatma 6000 uw/cm2'den az olmamalıdır, hizmet ömrü 10000 saatten az olmamalıdır.

1.6.4, 1000mm'lik parçaları tamamen kaplayabilir.

1.7 Karanlık oda (aydınlatma ve egzoz sistemi)

1) Karanlık odanın sol, sağ, üst ve arka kısımları, yatağın boyutuna göre yüksek kaliteli çelik plakalarla kapatılmıştır ve aynı zamanda, bakım kolaylığı sağlamak için, koruyucu kapı tipi açılıp kapatılabilir; Ön kısım 650 mm uzanır ve ışığı engellemek için karartma perdesi kullanır. Karartma perdesi yüksek kaliteli siyah karartma perdesi kullanır.

2) Aydınlatma sistemi, çalışma aydınlatmasını karşılamak için karanlık odanın üst kısmına sabitlenmiş bir floresan lambadır.

3) Dış ışık korumasını etkilemeden hava sirkülasyonunu sağlamak için karanlık odaya bir egzoz fanı takın.

4) Karanlık oda püskürtme işlemi benimser ve tüm karanlık oda kompakt bir yapıya ve güzel bir görünüme sahiptir.

1.8 Otomatik demanyetizasyon sistemi:

Demanyetizasyon sistemi, manyetizasyonun orijinal konumudur, zayıflama demanyetizasyonu ve kalıntı manyetizma 0.2mT'den fazla değildir.

1.9 Diğerleri

1) Rastgele tedarik: Ayrıntılar için tedarik kapsamına bakın.

2) Ekipmanın tasarımı ve imalatı, JB/T8290-2011 "manyetik parçacık hata dedektörü" standardını karşılamalı ve manyetik parçacık hata tespitinin teknik koşullarını karşılamalıdır.

2. Aksesuarlar

3. Ekipmanın ana teknik parametreleri

Çevresel manyetizasyon akımı: AC 0-4000A sürekli olarak güç kesme faz kontrolü ile ayarlanabilir

Boyuna manyetizasyon potansiyeli: AC 0- (3000A*6T) 18000AT sürekli olarak güç kesme faz kontrolü ile ayarlanabilir

Demanyetizasyon etkisi: AC zayıflama demanyetizasyonu, kalıntı manyetizma ≤0.2mT

Manyetizasyon modu: çevresel manyetizasyon, boyuna manyetizasyon, çevre boyuna kompozit manyetizasyon; boyuna akım hata oranı ≤±5%; bobin parametreleri: 2*3T, iç çap 350mm;

Hassasiyet: Proses spesifikasyonu JB/6065-92 "Manyetik parçacık hata dedektörü standart test filmi" uyarınca, A tipi hassasiyet test filmi 2# (30/100) tam daire ve çapraz açıkça görüntülenebilir. Sıkıştırma stroku: 0 mm-1500 mm

Boyutlar: 3900mm×1590mm× 2200mm

4. Ekipman görünümü ve boya rengi

Dış sprey rengi: RAL7035, satın alınan parçaların birincil rengini korumasına izin verilir.
