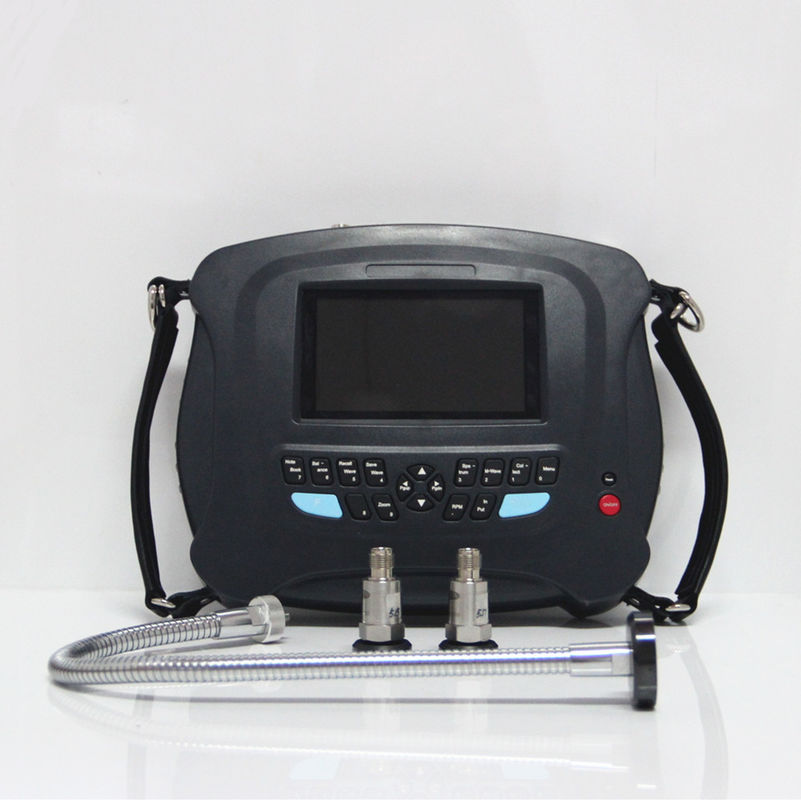

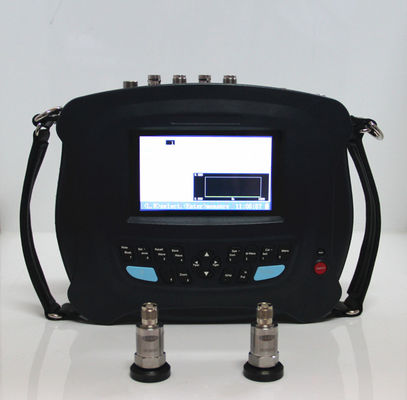

HG904A 2 kanal veri toplayıcı / teşhis analizatörü / titreşim faz dengeleyici

HG904A 2 kanal veri toplayıcı / teşhis analizatörü / titreşim faz dengeleyici

Makine titreşiminin temel nedenlerinden biri dengesizliktir. Tüm arızaların yaklaşık yüzde 50'sinin rotorların dengesizliğinden kaynaklandığı tahmin edilmektedir.Mekanik dengesizlikten kurtulmanın en iyi yolu yerinde dengelemektir..YeniHG904A Makine Analizcisi / Dengeci, bu amaçla özellikle yararlıdır. titreşim yoğunluğunu ölçebilir; frekans spektrumunu analiz ederek titreşim nedenini teşhis edebilir.Ayrıca dönüş hızını ve titreşim fazını ölçmek için kullanılabilir, ve dengesizlik ağırlığını ve yerini hesaplamak için.

Toplam titreşim ölçümü için amplitüde aralıkları ve frekans tepkisi:

FYemekler:

• Kullanımı kolay
• Vektör göstergesi, denge süreci ve sonucu bir bakışta açıkça gösterilmektedir
• 10 rotör dengeleme verisinin depolanması
• Deneme kütlesinin seçilebilir kaldırmak veya kalmak
• Denge sonucu iki atanmış konuma ayrılır
• Rotor ağırlığına, dönüş hızına, yarıçapına ve gerekli denge derecesine göre hesaplanan deneme ağırlık aralığı
• Deneme kütlesi geçerliliği otomatik olarak değerlendirilir
• RPM, amplitud ve faz ölçümü
• AD:16 bit
• Yerel 400,800,1600,3200,6400,12800 hat FFT spektrum ve teşhis fonksiyonu
• İki kanallı eşzamanlı veri toplama
• Çekirdek ve dişli teşhisi için donanım kılıfı demodülasyonu
• Doğal frekans ölçümü için transfer fonksiyonu
• Dalga biçimi ve spektrum göstergesi büyük LCD ile
• Titreme değerlerinin ve titreme dalga biçiminin depolanması

Çalışma durumu

• Sıcaklık aralığı: 5°C ile 50°C arasında
• Nitelikli nem:<85%, doymamış
• Kastik gazlar olmadan
• Güçlü elektromanyetik alan ve güçlü darbe olmadan

Özellikler:

• Dinamik dengeleme için dönme hızı aralığı: 70-13,000 r/min
• Otomatik ve manuel aralığı seçebilir
• Titreme ölçüm doğruluğu: %5

Sensörler: Piezoelektrik hızlandırıcı, manyetoelektrik hızı, Eddy hareketleri vb.

• 8^Bu-Order elipsi anti-aliasing filtre, RPM bant geçiş filtre
• Giriş sinyali:Hızlandırıcı, ICPve voltaj

• Spektrum analizinin frekans aralığı: 100, 200, 500, 1K, 2K, 5K, 10K, 20K, 35KHz

89.6KHz sadece tek kanallı örnekleme için(Spektrum analizi 35KHz),

512 kanallı örnekleme için.2KHz(Spektrum analizi 20KHz)

• Veri saklama: 8G

• Not defteri: Görsel inceleme için 10 durum kodu
• Çıktı: PC ile iletişim için USB
• Güç: Ni-MH şarj edilebilir bataryası 8 saatlik sürekli çalışma, düşük pil uyarısı
• Çalışma ortamı: 0~55^oC, %90 nemli, yoğunlaşmayan
• Fotocell sensörü ile dönme hızı ölçümü
• Dinamik Aralık: 60dB 48dB ayarlanabilir kazanç aralığı ile
• Boyutlar: 21×13×4 cm; Ağırlık: 1,2 kg (Piller dahil)

•



  Paket Listesi

  YeniHG904A titreşim veri toplayıcı 1
  Hızlandırıcı 2
  Manyetik Montaj 2
  Çelik uzatma sondası 1
  Pil şarj cihazı 1
  Hızlandırıcı Kablosu 3
  USBİletişim Kablosu 1
  Denge Modülü 1

  Tacho/Trigger Sensor ve kablo 1
  Yansıtıcı kağıt seti 1
  Hızlı Başlangıç Rehberi 1
  Yazılım CD 1
  HG904A'nın ve sensörlerin sertifikaları 3
  Çantayı Taşıma 1
