Dijital titreşim kalibratörü titreşim analizatörü titreşim testörü frekans 10, 20, 40, 80, 160, 320, 640 ve 1280Hz
ISO10816 HG-5010 titreşim kalibratörü için başvuru:
1. titreşim hızlandırıcı, hız ve yakınlık dönüştürücü ve aynı zamanda bir titreşim ölçüm cihazı kalibre etmek için kullanılabilir.640 ve 1280 Hz
2Kalibratörden hızlanma, hız ve yer değiştirme amplitudu üretilebilir.
3Potansiyometre ile tanımlanabilir ve dijital ekranlarda gösterilir. Yatay veya dikey titreşim oluşturabilir.
4.HG-5010 titreşim kalibratörü sinüs sinyali jeneratörünü, güç amplifikatörünü, standart dönüştürücüyü ve bir salkımlayıcıyı bir arada birleştirir ve küçük bir hacim, yüksek doğruluk ve kolay işletim özelliklerine sahiptir.Laboratuvarda veya yerinde kullanılabilir..
5Uluslararası standartlar: ISO10816
Özellikler:
Sıklık:10, 20, 40, 80, 160, 320, 640, 1280Hz+0.01%
Birim:
Hızlandırma: m/s2(PEAK)
Hız: mm/s (RMS)
Yer değiştirme: um (PK-PK)
Amplituda doğruluğu:
Hızlandırma (30m/s)2pk, 80Hz) 40Hz ila 320Hz+0.3dB+1 basamak
10Hz'den 1280Hz'ye kadar+0.5dB+1 basamak
Hız (25mm/s pk,80Hz) 40Hz ila 320Hz+0.5dB+1 basamak
Deprem (10μm pk-pk, 80Hz) 40Hz'den 320Hz'e kadar+0.5dB+1 basamak
Yakınlık sondası doğrusallığı
Prode: 5mm ve 8mm problar Aralık: 0~4.0mm
Ekran:31/2Hızlandırma, hız veya yer değiştirme için sayısal görüntü
Maksimum titreşim amplitudü ve maksimum yük:
Çünkü HG-5010 titreşim kalibratöründe kullanılan titreşim tabanı oldukça küçük.Farklı frekanslar altında farklı ağırlıklarda dönüştürücülerin kalibrasyonu sırasında kalibratörlerin çıkış amplitudu da farklıdır.Maksimum titreşim amplitudu ve maksimum yük maksimum hızlanma ile ilişkilidir.Kalibre edilecek dönüştürücünün belirli bir frekansta ve belirli bir ağırlıkta kalibre edilecektir.Belirli rakamlar aşağıdaki tabloda görülebilir.
|
Wt
Sıklık
|
<100 g |
<250 g |
<650 g |
| a(m/S2) |
v(mm/S) |
d ((μm) |
a(m/S2) |
v(mm/S) |
d ((μm) |
a(m/S2) |
v(mm/S) |
d ((μm) |
| 10Hz |
2.5 |
28 |
1300 |
3.5 |
40 |
1800 |
4 |
45 |
2000 |
| 20Hz |
15 |
85 |
1900 |
10 |
60 |
1300 |
5 |
28 |
640 |
| 40Hz |
60 |
170 |
2000 |
35 |
100 |
1100 |
12 |
35 |
380 |
| 80Hz |
100 |
141 |
800 |
40 |
60 |
320 |
14 |
20 |
110 |
| 160Hz |
75 |
53 |
150 |
35 |
25 |
70 |
12 |
8.5 |
24 |
| 320Hz |
50 |
18 |
25 |
30 |
10 |
15 |
10 |
3.5 |
5 |
| 640Hz |
30 |
5 |
3 |
20 |
3.5 |
2 |
6 |
1 |
* |
| 1280Hz |
23 |
2 |
* |
10 |
0.9 |
* |
5 |
0.4 |
* |
Not: Daha yüksek frekansta titreşim yer değiştirme değeri çok küçüktür, bu nedenle kalibratörden hiçbir titreşim sinyali çıkmaz.
Boyut:280 x 180 x 250 mm
Ağırlık:20 lb, 9 kg.
Sıcaklık: İşlem:0oC'den 50'yeoC
Depolama:- 20oC'den 70'eoC
Nem:% 90 yoğunlaşmayan

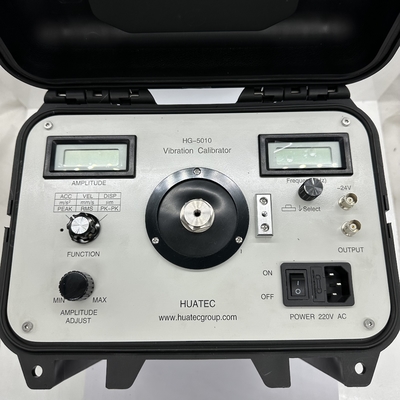

HG-5010 titreşim kalibratörünün kontrol paneli aşağıdaki gibi gösterilmiştir:
