PT Örnek Referans Test Bloku Tip II CE

PT Örnek Referans Test Bloku Tip II

Penetrant Performance değerlendirme test bloğu ISO 3452-3: 2013 iki tür referans bloğu tanımlar. Tip 2 referans blokları DPI sisteminin performansının rutin değerlendirilmesi içindir.

Not: Beş çatlak alanının çapı mm, tolerans ±10%

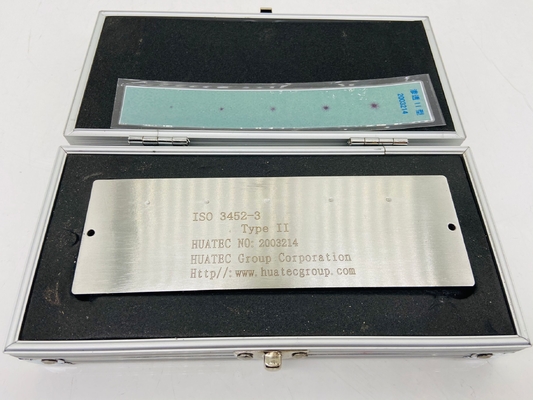

Beş noktalı paslanmaz çelik kromozlanmış test parçası, penetrasyon hatası tespit serisinin II. tip bir test parçasıdır.GB/T18851-2008 ve EN ISO3452-3 standartlarına göre üretilir.:2013. Aralık 2002'de ulusal endüstri değerlendirmesini geçti. Test bloğu GB/T18851-2008, EN ISO3452 ve ASME standartlarının gereksinimlerini karşılar.Yapay kusurun gerçek ölçülen değeri ISO 10474 veya EN 10204 tip 3'e dayanır..1 sertifikası.

Çapların ölçümü için, 2 seviye bir floresan nüfuz edici, su ve kuru geliştirici; 2 seviye bir renk kontrastı nüfuz edici kullanıldı. (Gerçek durumla güncellenmiş, malzeme kalitesi kullanıldı)

Referans bloğu tip 2, bir nikel katmanı ve daha sonra sert bir Krom alaşımı ile kaplanmış paslanmaz çelikten yapılır.

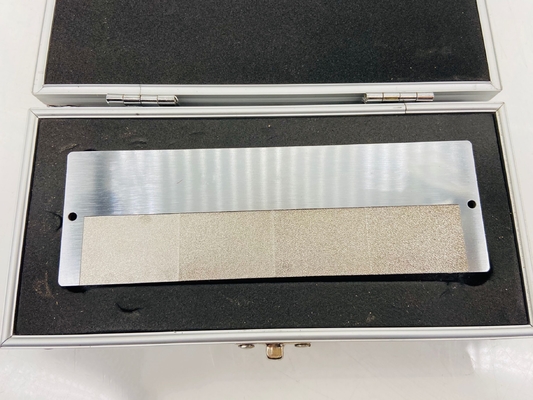

Daha sonra bu katmanda 3,0 ila 5,5 mm çapında beş yıldız şeklindeki kusur yapay olarak üretildi ve beş kusur boyutlarına göre eşit şekilde yerleştirildi.Yıkanabilirliği değerlendirmek için* 2. tip referans bloğu, R = 2 kabalığı olan dört bitişik yama içerir..5μm, 5μm, 10μm ve 15μm. En küçük kusur en küçük kabalığı gösteren alanın yanında bulunur.
