Görüntü Kalite Göstergesi IQI Tel Tipi Penetrametreler X Ray Hata Detektörü için Aksesuarlar

Resim Kalite Göstergesi (IQI) Tel Tipi Penetrametreler X-ışını Hata Detektörü için Aksesuarlar

EN 462-1 tel tipi

EN 462-1 Kablo Türü Alman Standartlarının yerini almak için bir AB STANDARDI olarak tanıtıldı (DIN 54. 109)
ve British Standards Institute (BS3971:1980 tip 1) Görüntü Kalite Göstericileri.

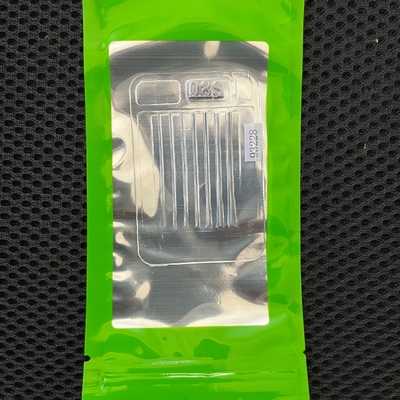

Çeşitli kalınlıkta yedi paralel telden oluşan, iki ince sayfa arasında yerleştirilmiş ve kapsüle edilmiş, şeffaf, esnek
PVC. Bir kurşun monogramı en kalın telin numarasını, malzemeyi ve EN sembolünü gösterir.

Tel çapı:

Gösterge Boyutları:
EN Görüntü Kalite Göstericilerinin dört boyutu vardır.
Boyut 1- 1 ila 7 numaralı teller içerir ve 40 t 1 60 mm aralığında malzeme kalınlıkları için kullanılır
Boyut 6- 6 ila 12 numaralı teller içerir ve 12,5 ila 50 mm aralığında malzeme kalınlıkları için kullanılır
Boyut 10一, 10 ile 16 arasındaki telleri içerir ve 5 ile 20 mm arasında malzeme kalınlıkları için kullanılır.
Boyutu 13- 13 ila 19 numaralı teller içerir ve 2,5 ila 10 mm aralığında malzeme kalınlıkları için kullanılır
AlI boyutları çelik ((Fe), alüminyum ((AI) ve paslanmaz çelik ((SS) olarak mevcuttur.
Kalite göstergeleri sadece 6 ve 10 boyutlarında mevcuttur.
6, 10 ve 13 numaraları.

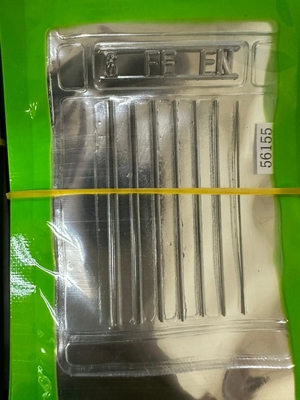

Bir örnek olarak, çelikten büyüklüğü 10 (Üçlü numaraları 10 ila 16) için kimlik (yani kurşun monogramı)
10FE EN olacaktır.

DIN 54 109 tel tipi
DIN 54 109 Kablo Türü Görüntü Kalite Göstericileri:
EN 462-1'e benzer
ABD'de, bizim dineterlerimiz aynı, ve aynı tel numaraları var.
İlk olarak, tek fark, kurşun monogramının EN yerine DIN yazılı olmasıdır.

Örnek: boyut 6Stanle'in 6 ile 12 arasındaki tel sayıları 6 DINSS olacaktır.

EN 462-2 basamaklı/çukurlu tip penetrametreler
Seel'de dört model numaralarında H5, H9 ve H13'te şeklinde ve kanatlı bir adım çubuğu

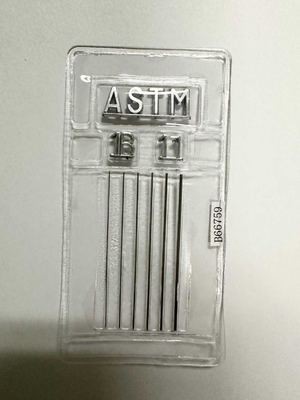

ASTM E747 tel tipi penetrametreler
ASTM E747 Kablo Tip Penetrameters, farklı kalınlıklarda altı paralel kablo dizisinden oluşur.
Yumuşak, şeffaf PVC'nin iki ince tabakası arasında kapsüllenmiştir.
En kalın tel ve malzeme grubu ((1-FE, 01-Ti, 02-AI, 03-Mg, 3-Ni, 4-Cu).
dahil.
