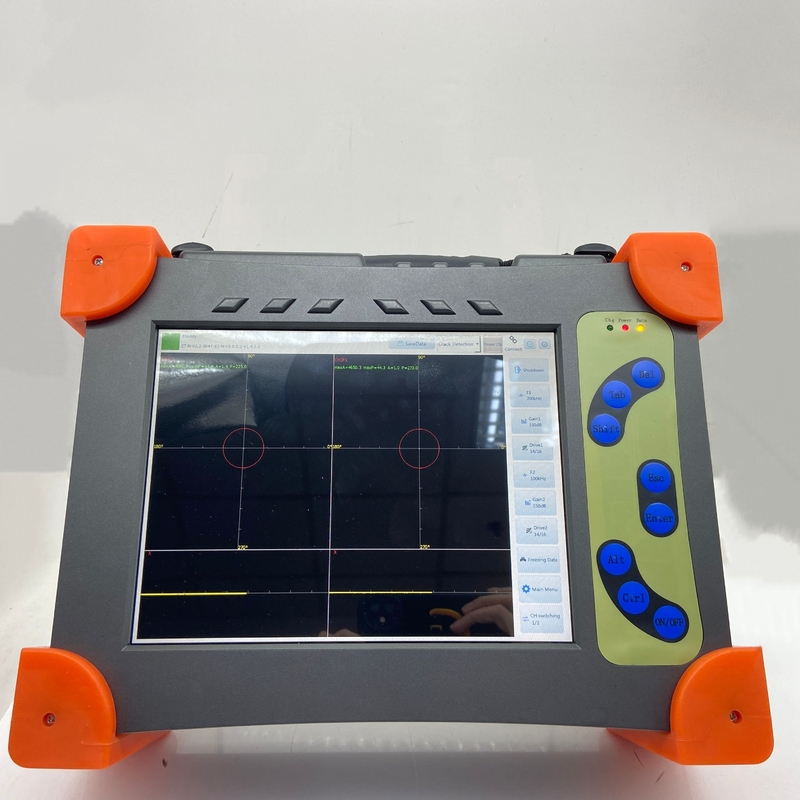

Çift Frekanslı Eddy Akım Hata Detektörü HEF-600 Serisi

Çift frekanslı Eddy Akım Hata Detektörü HEF-600 serisi

HUATEC HEF-600 serisi, şirketimizden gelen yeni bir Eddy Current Hata dedektörüdür, bu, geleneksel Eddy Current, manyetik bellek (ifadesi) gibi dört fonksiyonu entegre eden bir araçtır.kalınlık ölçer (ihtimal), elektrik iletkenliği ölçümü (ihtiyaçlı), sertlik sınıflandırması (ihtiyaçlı), kullanıcılar farklı ihtiyaçlara göre uygun işlevleri seçebilirler,Böylece tespit maliyetini etkili bir şekilde azaltabilir.Aynı zamanda cihaz güçlü çift çekirdekli işlemciler, gömülü işletim sistemi ile donatılmıştır. En gelişmiş dijital elektronik teknolojiyi kullanır.manyetik bellek test teknikleri ve mikroprosesör teknolojisi , metal malzemelerindeki metal kusurlarını tespit edebilir ve alaşım türlerini ve ısı işleme koşullarını, kalınlık değişimini ve benzeri şeyleri bilebilir.Tüm ayarları ve menü seçeneklerini gösteren bir menü var, çok pratik, kullanımı kolay çok fonksiyonel taşınabilir girdap akım test ekipmanları, aynı zamanda elektrik iletkenliği ölçümü, metal olmayan kaplama kalınlığı yapmak için.

Algılama frekansı aralığı: 50 Hz-10 MHz, kazanç: 0-90.0 dB, faz: 0-359 derece, kaldırma fazının ayarlanması, mutlak ve diferansiyel denetimde dengeleme yükünün seçimi dahil,tespit ihtiyaçlarını geniş çapta karşılarKüçük boyutta ve hafif ağırlıkta ve ambalaj tasarımı ergonomi gereksinimlerini karşılar.Batarya 12 saatten fazla bir süre boyunca sürekli çalışabilir.Bu yüzden saha mühendisleri için ideal, ister merdivenlerden tırmanmak, dar girişlere sıkışmak, ya da yükseklerde çalışmak olsun.yüksek çözünürlüklü renkli LCD ekranı herhangi bir ışık koşullarında açıkça görülebilir.

Enstrüman "aptal" işlevini gerçekleştirebilir. Gerekli algılama görevine göre, frekans, kazanç ve faz gibi işlem parametreleri profesyoneller tarafından önceden ayarlanır. Gerçek ölçümde,Test sürecinin ilgili parametreleri herhangi bir zamanda ayarlanabilir.Operatörler özel eğitim almadan uzun süre çalışabilirler.

Bu taşınabilir enstrüman, uçuş, havacılık, enerji ve petrokimyasal sektörlerinde kullanılabilir.İş parçasının malzemelerinin eşitsizliğinden kaynaklanan müdahale işaretlerini engelleyebilir, çöküntü, kir ve daha iyi bir hassasiyet elde etmek için sarsılma.Kullanıcıların kontrol altına alması için.

2. Parametreler

*Büyük ekran, yüksek ölçümlü 10.4 inç renkli LCD

* Frekans numarası: çift frekans

* Frekans aralığı: 10 Hz ̇ 10 MHz, basamak boyutu: 1 / 5 / 10

* Donanım kazancı:0-40 dB, min adım0.1 dB, yazılım kazancı:0-99 dB, min adım 0.1 dB

*Faza: her bir vites için 0 ~ 359 ° ve 1 °

* Görüntüleme modu: impedans, zaman temeli, nokta ve çizgi

* Değerler ve grafikler için 30GB veri depolaması

* işletim sistemi: Linux 3.0

*Operasyon dili: İngilizce

* Basit işletim, gerçek zamanlı ekran uyarısı ve insan-makine diyaloğu

*Online hızlı anahtarlı grafik ve metin yardımı.

* Dijital filtreleme: yüksek geçiş ve düşük geçiş frekansı ayarlanabilir

* Filtre katsayısı:0-4000

*Hızlı dijital elektronik bakiye

* Otomatik / manuel amplitud ve faz ölçümü

* Alarm penceresi:Fan şeklinde, dikdörtgen, dairesel

*Dörtgen koordinat sistemi ve kutup koordinat sistemi arka plan seçimi

* Otomatik takvim ve zaman gösterimi

* Güç kaynağı: 110V ∼ 220V ((-20% ~ + 20%) 50 ∼ 60Hz, güç tüketimi 10W

*Şarj edilebilir lityum piline sahip

*Adaptör gereksinimleri: DC15.6V, 6A

*Batarya güç kaynağı süresi:≥8 saat

*İş sıcaklığı:-10°C -50°C

*Nitelikli nem: ≤80%

*Büyüklüğü: 320 mm X 235 mm X 103 mm

* Ağırlık: 3 kg, pil dahil

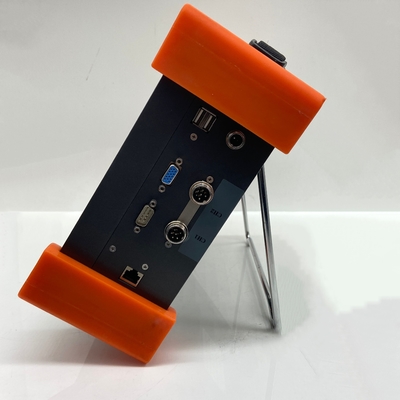

*USB bağlantı noktası:2 bağlantı noktası

*RS-231 port:1 port

* Video çıkışı: Standart VGA çıkışı

* Alarm çıkışı:8

* Başlangıç giriş:8

* Kodlayıcı girişi:1

* Test kanalı:1-4

* Sonde sürücüsü:1-16

* Görüntüleme modu: Tam eğri, Açıklama

*Tam dalga, pozitif yarı dalga, negatif yarı dalga, RF dalga

* Dalga filtresi: Üç aşamalı filtreler

3. Temel ilke

Eddy akım hatası dedektörü, iletken malzemeler için uygun olan elektromanyetik indüksiyon prensibine dayanan yıkıcı olmayan bir test yöntemidir.Eğer bir iletken alternatif manyetik alana yerleştirilmişse, iletkende indüksiyonlu bir akım, yani girdap akımı olacaktır.İndüklenmiş akım değişecek.Bu olguyu kullanarak, iletkenin doğası, durumu ve kusuru belirlenebilir.

Eddy akım hatası dedektörü, iletkenleri alternatif akımla sarmaşa yakınlaştırır ve alternatif manyetik alan sarmaşa tarafından oluşturulur.Değişen manyetik alan, iletkenin içinden geçer ve iletkenin içinde girdap akımı oluşturmak için onunla birlikte elektromanyetik indüksiyon yapar.İletici içindeki sarsıntı akımı kendi manyetik alanını da üretecek.Bu da bobin geriliminin ve impedansının değişmesine yol açacaktır.Dolayısıyla, iletken yüzeyinde veya yakınında kusurlar veya ölçülen metal malzemelerde değişiklikler olduğunda, girdap akımının gücü ve dağılımı etkilenir.Eddy akım değişimi algılama bobinin voltaj ve impedans değişikliklere neden olacaktırBu değişime göre, direktördeki kusurların varlığını ve metal malzemelerin performansının değişip değişmediğini dolaylı olarak bilebiliriz.

4. Model rehber

5. Standart paket

Ana birim

Kablolu kaynak denetim sondası

Kalibrasyon bloğu karbon çelik

Kalibrasyon sertifikası

Kullanım kılavuzu

Kömürlenme kesi

6. Seçenek aksesuarlar

Çeşitli malzeme kalibrasyon bloğu

Farklı uygulamalar için çeşitli problar
