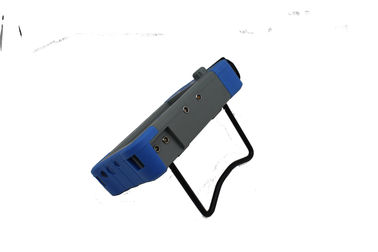

SD Kart Dokunmatik Ekran Taşınabilir Ultrasonik Hata Dedektörü A Tarama B Tarama FD580 Düşük Gürültü
giriiş
Dijital ultrasonik kusur dedektörü, dokunmatik ekranlı, iş parçasının içindeki çatlaklar, kaynaklar, gözenekler, kum delikleri, kapanımlar, katlanmalar vb. gibi çeşitli kusurları hızlı, kolay ve hasarsız bir şekilde tespit edebilen, konumlandırabilen, değerlendirebilen ve teşhis edebilen gelişmiş bir tiptir. Elektrik enerjisi, petrokimya, kazan ve basınçlı kap, çelik yapı, askeri, havacılık, demiryolu taşımacılığı, otomobil, makine ve diğer alanlarda uygulanmıştır. Tahribatsız muayene endüstrisi için olmazsa olmaz bir araçtır.
Özellikler
● Yakın ve uzak mesafe tespiti gereksinimlerini karşılamak için yüksek hassasiyetli ölçüm ve konumlandırma
● Yakın alan kör bölgesi küçüktür, küçük çaplı ve ince duvarlı borular için algılama gereksinimlerini karşılayabilir.
● Otomatik kalibrasyon fonksiyonu: tek tuşla otomatik kalibrasyon, kullanımı kolay, otomatik test probu “P Gecikmesi”, “K değeri”, “X değeri” ve hız
● Arıza yankı konumunu otomatik olarak görüntüler (Derinlik:d, Yatay:p, Mesafe:s, Genlik,dB,ф )
● Üç ölçeği serbestçe değiştirin (Derinlik:d, Yatay:p,Mesafe:s)
● Algılama verimliliğini artırabilen otomatik kazanç, tepe zarfı, tepe belleği işlevleri.
● Kusur tespit sürecini ve dinamik oynatmayı otomatik olarak kaydedin
● φ değeri hesaplaması: Düz prob ile dövme kusuru tespiti, φ değerini otomatik olarak dönüştürmek için en yüksek dalgayı bulabilir
● 500 bağımsız kanal (genişletilebilir), herhangi bir endüstrinin tespit standartlarını serbestçe girebilir ve depolayabilir, yerinde inceleme için standart blokları taşımanıza gerek kalmaz.
● 500 A-tarama dalgasını ve veriyi serbestçe depolayın, oynatın
● DAC, AVG ve TCG eğrileri (derinlik telafisi) otomatik olarak oluşturulur ve segmentlere ayrılabilir. Örnekleme noktaları kısıtlanmamıştır ve düzeltilebilir ve telafi edilebilir.
● 14 yerleşik denetim standardı
● Herhangi bir endüstri standardına girmek ücretsizdir
● Darbe genişliği ve gücü ayarlanabilir
● B tarama ve B renk tarama işlevi；
● Bilgisayarla iletişim kurabilir ve WORD dosyasını dışa aktarabilir, ayrıca algılama raporu
● IP65 ABS plastik kasa, sağlam ve dayanıklı, su geçirmez ve toz geçirmez ve mükemmel anti-parazit yeteneği
● Verileri analiz etmek, yazdırmak, raporlar hazırlamak vb. için (kablosuz) iletişim yazılımını kullanın;
● 260.000 renkli gerçek renk ekran, güçlü ışık veya düşük ışık altında çalışma ortamı için uygundur
● Yüksek performanslı lityum pil, 8-10 saat boyunca sürekli çalışabilir
● Gerçek zamanlı saat kaydı: gerçek zamanlı hata tespit tarihi, zaman izleme kaydı ve depolama
● Güç kesintisi koruması, depolama verileri kaybolmaz
● Kusur tespit parametreleri otomatik olarak test edilebilir veya önceden ayarlanabilir
● Dijital reddetme, kazancı ve doğrusallığı etkilemez
● Kazanç telafisi: Yüzey pürüzlülüğü, eğimli yüzeyler, kalın iş parçalarının uzun menzilli kusur tespiti vb. durumlarda db zayıflaması düzeltilebilir.
● Bilgisayar kontrollü kusur dedektörünün amacına ulaşarak, kusur dedektörünü PC'deki yazılımla çalıştırabilirsiniz.
Teknik özellik
| Görüntülemek |
7 inç TFT renkli ekran, 800*480 çözünürlük |
| Operasyon modu |
Düğme, Döner, Dokunmatik Ekran |
| Güç kaynağı |
Lityum iyon batarya |
| Pil kapasitesi |
5.0Ah |
| Güç gerilimi |
12V |
| Güç miktarı |
1 |
| Çalışma zamanı |
≥8 saat |
| Adaptör girişi |
DC100～240V 50Hz/60Hz |
| Adaptör çıkışı |
AC 12V |
| Adaptör gücü |
36B |
| Veri depolama |
SD kart(16G) |
| Alarm |
1 |
| Çalışma sıcaklığı |
-10℃～45℃ |
| Depolama sıcaklığı |
-20℃～60℃ |
| IP Sınıfı |
IP65 |
| Boyut |
245*155*55mm |
| Ağırlık |
1.18kg (pil dahil) |
| Geleneksel UT Modeli |
| Prob Bağlantı Tipi |
LEMO 00 |
| Kanal Türü |
Tek kanal |
| Kanal Numarası |
500 grup (ölçeklenebilir) |
| Nabız Tipi |
Negatif keskin dalga |
| İletim Voltajı |
50～350V, 50V'a adım atın |
| Sönümleme |
560Ω |
| Kazanmak |
0~110dB,adım:0.5/2/6/12dB |
| Kazanç İnce Ayarı |
-4~+4 |
| Yüzey telafisi |
Tüm Kazanç Aralığı |
| Çalışma Frekansı |
0,5~20MHz； |
| Prob Tipi |
Tek,Çift,Geçişli,Daldırma tipi |
| Filtre |
Üç isteğe bağlı:
1~4MHz/0,5~10MHz/2~20MHz
|
| Algılama Modu |
Negatif/Pozitif/Çift yönlü/RF |
| Reddetmek |
0~80%,adım 1% |
| Test Aralığı |
0~15000mm, Minimum görüntüleme aralığı: 15mm (çelikte) |
| Malzeme Hızı |
100~20000m/s |
| Darbe yer değiştirmesi |
-10~1000mm |
| P GECİKME |
0~200us |
| X-VAL |
0~100mm |
| Rehber |
Kaynak, Sac, Dövme muayenesi |
| Test Noktası |
Tepe/X-değeri/J değeri |
| Ölçüm |
Kapı: Genlik, Genlik dB değeri, Aralık, Yatay mesafe, Dikey mesafe, A ve B Kapısı arasındaki fark değeri
İmleç: 2 çapraz imleç, yatay ve dikey mesafeyi ve imleçler arasındaki mesafeyi test edebilir (B tarama işlevi altında)
|
| Geçit |
Kapı başlangıcı:tüm aralık |
| Kapı genişliği:tüm aralık |
| Kapı seviyesi: 10~90%, adım: 1% |
| Eğri |
DAC, maksimum altı eğri, NB/T 47013, GB/T 11345, GB/T 29712 ve diğer standartlara uygundur |
| TCG, maksimum altı eğri |
| Ortalama |
| Diğer fonksiyonlar |
Tam ekran, imleç değişimi (aralık/Yükseklik/Ufuk), tek/sürekli otomatik kazanç (10~100%, adım %10), yankı karşılaştırma, yankı dolu, tepe zarfı, tepe belleği, hızlı tarama, dış mod, ekran görüntüsü |
| Tepe donması/Çatlak derinliği/Kapı genişlemesi//kavisli yüzey modifikasyonu/B taraması/Düz kaynak simülasyonu//video |
| Alarm |
Ses ve ışık alarmı |
| Hassasiyet Bırakmaları |
≥65dB(200mm—Φ2FH,2.5PΦ20) |
| Yatay doğrusallık hatası |
≤0,3% |
| Dikey doğrusallık hatası |
≤%3 |
| Genlik doğrusallık hatası |
≤±2% |
| Zayıflatıcı doğruluğu |
20dB ±1dB |
| Dinamik aralık |
≥32dB |
| Uzak çözünürlük |
≥26dB |
| Gürültü seviyesi |
<40×10-9V/ |
Standart konfigürasyon
|
|
İsim |
Miktar |
| 1 |
Ana ünite |
1 |
| 2 |
Güç adaptörü |
1 |
| 3 |
prob bağlantı kablosu |
2 |
| 4 |
Enstrüman kutusu |
1 |
| 5 |
Kullanım klavuzu |
1 |
| 6 |
Düz prob 10mm 2.5MHz |
1 |
| 7 |
Açı probu 13x13 K2 2.5MHz |
1 |
| 8 |
Garanti belgesi |
1 |
Ek Aksesuarlar:
Veri yönetim yazılımı
Veri yönetim kabloları RS232
Düz prob (5MHZ-ф20)
Düz prob (2.5MHZ-ф20)
Düz prob (2.25MHZ-ф20)
Düz prob (1MHZ-ф20)
Açı probu (4MHZ-45 derece, 8*9mm)
Açı probu (4MHZ-60 derece, 8*9mm)
Açı probu (4MHZ-70 derece, 8*9mm)
Açı probu (4MHZ-80 derece, 8*9mm)
Açı probu (2MHZ-45 derece, 8*9mm)
Açı probu (2MHZ-60 derece, 8*9mm)
Açı probu (2MHZ-70 derece, 8*9mm)
Açı probu (2MHZ-80 derece, 8*9mm)
Prob T/R (5MHz-ф20mm, odak 15mm)
Prob T/R (2.5MHz-ф20mm, odak 15mm)
Prob bağlantı kablosu (BNC-BNC)
Prob bağlantı kablosu (BNC-Lemo 00)
Prob bağlantı kablosu (BNC-Lemo 01)
Prob bağlantı kablosu (Lemo 00-Lemo 01)
Lityum iyon batarya
Güç adaptörü (4A/9V)
Güç kablosu
Deri çanta
