Ürün ayrıntıları:
|
Ürün adı: | Yapışma Test Cihazı | Modeli: | HKSM-1 |
---|---|---|---|
Ekran modu: | Tek tuşla kuvvet değeri ve kuvvet anahtarı | Çözünürlük: | 0,001K N 0,001 MPa |
Vurgulamak: | Gost yapışma çekme testi,ndt yapışma çekme testi,yapışma çekme testi ndt ekipmanı |
Kaplanmış Yüzeylerde Pull-Off Yapışma (çekme yöntemi) Yapışma test cihazı
Uygulama alanı
HKSM-1 çektirme yapışma test cihazı, metal, boya, sprey, su geçirmez malzeme, yapıştırıcı, krom kaplama, nikel kaplama, beton ve diğer malzeme kaplamalarının yapışmasını ölçebilir.Aletin çalışma prensibi, matris yüzeyinde belirli bir çaptaki kaplamanın yapışmasını ölçmek için hidrolik sistemi kullanmaktır.Test cihazının çok işlevli dijital ekranı, ekran birimi olarak MPa veya KN ile yapışma boyutunu gösterir.Dijital ekran, test sonuçları sezgisel ve güvenilirdir.İşaretleme cihazından farklı olarak, insan gözleminin hatası azaltılır.Uluslararası ve ulusal standartlara uygun ürün tasarımı ve üretimi, lider teknoloji, istikrarlı performans
Uygun standart
ISO 4624 Boyalar ve vernikler Yapışma için çekme testi
② Portatif Yapışma Test Cihazları Kullanılarak Kaplamaların Çekme Mukavemeti için ASTM D 4541 Standart Test Yöntemi
③ ASTM D7234 Taşınabilir Çekme Yapışma Test Cihazları Kullanılarak Beton Üzerinde Kaplamaların Çekme Yapışma Mukavemeti için Standart Test Yöntemi
④ GB/T 5210-2006 "renkli boya ve vernik çekme yöntemi yapışma testi"
TB-T2965-2011 "Demiryolu Beton köprü tabliyesi su geçirmez tabaka Teknik Koşulları"
Enstrüman parametresi
Enstrüman yapısı | bir parça |
Ekran modu | Tek tuşla kuvvet değeri ve kuvvet anahtarı |
Ölçüm aralığı |
Kuvvet aralığı: 0-10.000KN MPa değerleri aralığı: 10mm blok 0-127.38MPa 14 mm blok 0-64,99 MPa 20 mm blok 0-31,84 MPa 50 mm blok 0-5,09 MPa |
çözünürlük |
0.001KN 0,001 MPa |
kesinlik | ±1% |
Tepe tutma | Evet |
Sıvı kristal aydınlatma | Evet |
Şarj modu | 2000mAh Yüksek kapasiteli şarj edilebilir pil |
Otomatik kapanma | Evet |
Ana Malzeme | hafif alaşım |
Ürün yapılandırması:

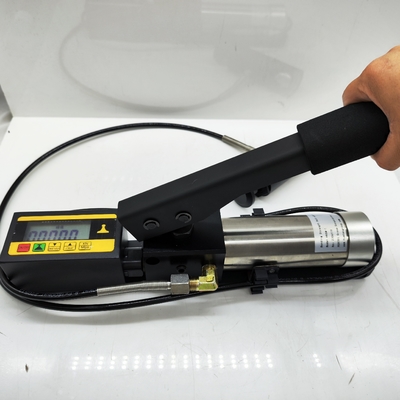

1. Dijital ekranlı manuel pompa

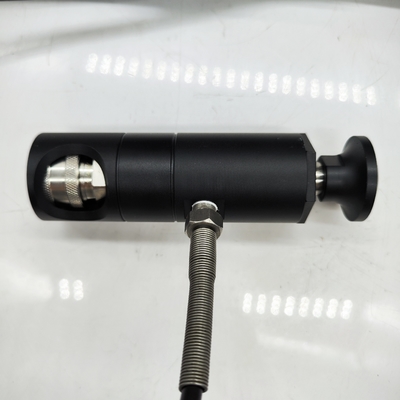

2. Bir manşonu hızlıca çekin
3. Bir şarj cihazı
4,20 mm mil on
5. Bir kesici
6. Taşlama tablası altı adet
7. Bir dizi yapıştırıcı
8. Sertifikanın, garanti belgesinin ve kılavuzun bir kopyası
9. Taşınabilir alet kutusu
Enstrüman özellikleri:
1, taşınabilir el aleti, her yerde kullanılabilir, harici güç kaynağı yok - laboratuvarda kullanılabilir, sahada kullanılabilir.
2, geniş ve okunması kolay LCD dijital ekran
3. Mil boyutunu, ölçüm birimini ve depolama verilerini seçmek için düğmeye basın ve sonucu mil boyutuna göre otomatik olarak hesaplayın.
4, alaşımlı ve paslanmaz çelik gövdeli, yağmur geçirmez, toz geçirmez, anti-darbe ile taşınabilir alet kutusu.
5, yüksek kaliteli hidrolik pompa her durumda kullanılabilir, üç yıl garantilidir.
6, basınç ve görüntüleme sistemi standart dinamometre ile kalibre edilir, doğruluk ±%1 (tam ölçek) içinde kontrol edilir.
7, kendi kendini konumlandıran mil, pürüzsüz ve pürüzlü yüzey ölçüm sonuçları üzerinde hiçbir etkiye sahip değildir.
8, sürekli yüksek hassasiyet sağlamak için yüksek dereceli endüstriyel basınç sensörü.
9, isteğe bağlı 10mm, 14mm, 20mm ve 50mm mil.
10, LCD likit kristal ekran, MPa veya KN birimini seçebilirsiniz.
Nasıl kullanılır:
1. Mili hazırlayın ve önceden bağlanmış milin kaplamasını bir taşlama pedi ile iyice parlatın.Daha sonra milin ve ölçülen kaplamanın yüzeyindeki yağı ve diğer kirleri uygun solvent ile temizleyin ve kurumasını bekleyin;
2. Aletle donatılmış iki bileşenli yapıştırıcıyı açın, 1:1 oranında karıştırın (istediğiniz kadar karıştırın), çekme milinin altına ince ve eşit bir şekilde yayın, hazırlanan mile bastırın fazla yapıştırıcıyı basınçla sıkın ve ardından dökülen yapıştırıcıyı silerek temizleyin.Yapışma testine hazırlanmadan önce yapıştırıcı tamamen sertleşene kadar (yaklaşık 24 saat) bekleyin (gerekirse, milin etrafını kesmek için verilen kesme bıçağını kullanın);
3. Basınç tahliyesi: Cihazın sağ tarafındaki beyaz çıkıntılı döner tapayı, döndürülemeyecek duruma gelene kadar saat yönünün tersine çevirin ve basınç kolunu en alta bastırın.Bu durumda, kelepçe halkası üzerindeki çekme halkasını en alta bastırın, ardından kelepçe halkasını çekin, kelepçe halkasını mile yerleştirin ve sıkıca sabitlendiğinden emin olmak için çekin;
4. Güç kaynağını açmak için gösterge ekranının anahtar düğmesine basın;Çizim milinin boyutunu (isteğe bağlı 10,14,20,50) seçmek için ikinci tuşa (mil figürü takılıyken) basın.Genel olarak, standart konfigürasyona sahip iş milinin boyutu 20 mm'dir, bu nedenle alet testinin birimini seçmek için bir sonraki adım olan ----'ye geçebiliriz.
5, cihazın birimi iki tür isteğe bağlı MPa ve KN'ye sahiptir, yaygın olarak kullanılan KN işlem değeri birimleri, genellikle güç değeri birimi MPa'yı kullanırız, KN/MPa tuşuna basarak birimlere dönüştürülebilir;
Not: Enstrümanın sabit bir anahtarı yoktur.Ekranda görüntülenen birim veya boyut istediğimiz gibi olduğu sürece birim veya iş milinin boyutunu seçin.
6. Aleti sıfırlamak için sıfırlama düğmesine tekrar basın, sağ döner tapayı saat yönünde aşağıya doğru çevirin, ardından kolu yavaşça sallayabilirsiniz (yavaş bir yukarı kaldırma ve aşağı basma döngüsü), bu sırada ekrandaki okuma frekans da yavaş yavaş yükseliyor, kademeli olarak, biraz zorluk hissedeceğiz, Şu anda daha doğru bir sonuç elde etmek için baskı makinesinin hızını dikkatli bir şekilde kontrol etmeliyiz, ne kadar yavaş olursa o kadar iyi), yüksek bir "" sesi duyduklarında, mil çekme kaplamadan düşen, ekran sabit okumaları, kaplamanın boyut yapışmasıdır;
Not: Kaplamanın yapışma derecesi genellikle ölçülen sonuçlara (yani alınan okumalara) ve millerin alt ucunun dökülmesine dayalı olarak değerlendirilir.Test alanındaki dökülmenin gözlemlenmesi, dökülme ve kaplamanın farklı katmanları arasındaki yapışma ve kohezyon hakkında daha fazla bilgi verecektir.
Tüm standart iş milleri düzlem iş milleridir.Eğimli miller, çelik boruların ve diğer kavisli yüzeylerin algılanması için donatılabilir.Gerekirse bunları temin etmek için birimimizle iletişime geçebilirsiniz.
