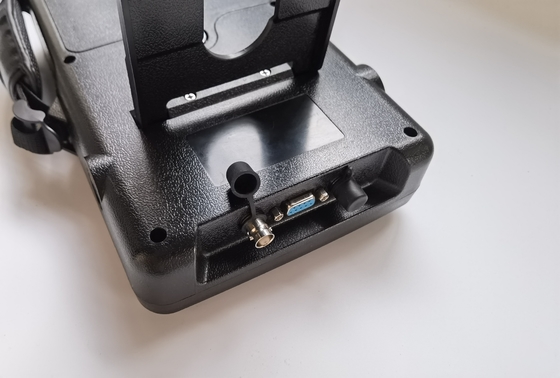

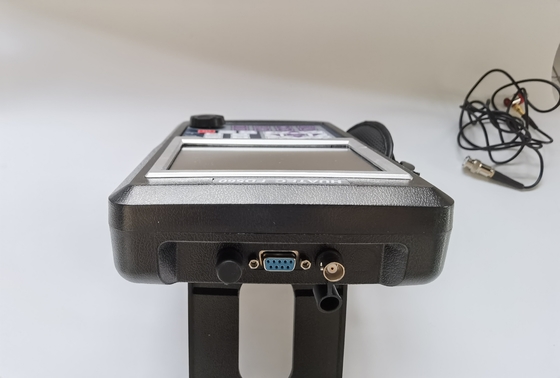

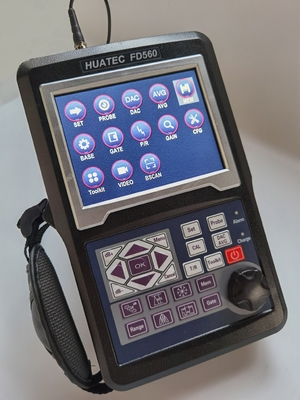

Huatec Renkli Ekran Ultrasonik Kusur Dedektörü Smart Fd560

Ultrasonik kusur dedektörü HUATEC FD560

1. Kullanıcı dostu diyalog etkileşimli, Kalibrasyon, eğri oluşturma vb. işlemlere yardımcı olur.

2. İhtiyacınız olan tüm araçlar: DAC, AVG, TCG AWS, vb.

3. Darbe Tekrarlama Frekansı: 10-2000Hz hassas ayar, yüksek hızlı tarama, kaçırma yok.

4. Yüksek Sinyal-gürültü oranı, net ve kararlı eko, gürültü önleyici tasarım, zorlu çalışma koşulları için mükemmeldir.

5. 12 basamaklı AD, yüksek hızlı örnekleme, tüm ayrıntılarla birlikte daha iyi yankı diyagramına yol açar.Hassas ve küçük kusurları bile algılayabilir.

6. 20M prob frekansını mükemmel bir şekilde kullanabilir.

7. IP65 standardı.Koruyucu kauçuk kasa.Sönümleme desteği, herhangi bir açıda durmasını sağlar.

8. Pil, bir şarj için 15 saat sürer.

Özellikler

Aralık: 0-10000 mm , çelik hızında

Malzeme Hızı:100~20000 m/s

Darbe Tekrarlama Frekansı: 10-2000Hz

Dinamik aralık: ≥38dB

Doğrusallık: Yatay: +/-%0.2, Dikey: %2.0(Yatay:+/-0.2 FSW Dikey: %0.25 FSH )

Çözme Gücü:>40dB (5P14)

Hassasiyet Boşluğu:>68dB

Reddet (bastırma): %0 ila %80 tam ekran yüksekliği

500 bağımsızlık kurulumu, herhangi bir kriter serbestçe girilebilir, sahnede test bloğu olmadan çalışabiliriz;

1000 A grafiğin büyük hafızası

Test Modları: Darbe yankısı, ikili eleman ve geçiş iletimi

Prob Tipleri: Tek Düz, Tek Açılı,Çift Düz, Çift Anlge,Geçiş,Sürünen,Yüzey

Kapı Monitörleri: Tüm tarama aralığında kontrol edilebilen iki bağımsız kapı

Birimler: İnç veya milimetre

Güç Gereksinimleri: AC Şebeke 100-240 VAC, 50-60 Hz

Görüntüleme Gecikmesi: -20 ila 3400 µs

Prob Gecikmesi/Sıfır Ofseti: 0 ila 99.99µs

8000 mAh'de 7,2V olarak derecelendirilen dahili şarj edilebilir Li-ion pil paketi

Ekran parlaklığına bağlı olarak 15 saat nominal çalışma süresi

4 saat tipik şarj süresi

Y×G×D(mm):250×165×55 (mm)

Ağırlık: 1.2kg

Çalışma Sıcaklığı: -10℃ ila 50℃

Depolama Sıcaklığı: -30℃ ila 50℃

Darbe Enerjisi: 70V,100V,200V, 300V, 400V, 500V seçilebilir

Düzeltme: Pozitif yarım dalga, negatif yarım dalga, tam dalga, RF Sistemi

Bant genişliği (amplifikatör bant geçişi): 0,2 - 25 MHz

Kapı Monitörleri: Tüm tarama aralığında kontrol edilebilen iki bağımsız kapı

Hassasiyet: 0.1, 1.0, 2.0, 6.0 dB seçilebilir çözünürlükte maksimum 120 dB.

Dönüştürücü Bağlantıları: BNC veya LEMO

Fonksiyonlar

Otomatik görüntü kesin kusur konumu (Derinlik d, seviye p, mesafe s, genlik, sz dB,).

Kusur boyutlandırma: AVG veya DAC/TCG kullanarak otomatik hata boyutlandırma, hata kabul veya reddinin raporlanmasını hızlandırır.

Dönüştürücü Sıfır noktası, Açılar, Ön kenar ve malzeme Hızının otomatik kalibrasyonu.( V2 ve iki delik )

Ekoyu değerlendirmek için DAC/TCG ve AVG yapmak ve kullanmak için uygun olan eğri, değiştirilebilir ve telafi edilebilir.

U-Disk'i bağlayarak, ünite sınırsız hafıza alabilir.

Ünitede 17 adet standart bulunmaktadır.

Yerinde algılama raporları oluşturmak ve yazdırmak için mobil cihaza Bluetooth bağlantısı.AWS D1.1.

Kavisli Yüzey Düzeltme özelliği.

Çatlak Yüksekliği Ölçme işlevi.

Kapıyı büyüt: kapı aralığının tüm ekran genişliğine yayılması.

Otomatik kazanç işlevi.

Zarf: 70 Hz güncelleme hızında canlı A-taramasının ve A-taramasının zarfının eşzamanlı gösterimi

Görüntüle.

Tepe Tutma: Test sonuçlarını kolayca yorumlamak için donmuş tepe dalga biçimlerini canlı A-Taramalarıyla karşılaştırın.

Tarama Dondurma: Görüntü dondurma, dalga biçimi ve ses yolu verilerini tutar.

Alarm: Bip ve LED.

Gerçek Zamanlı Saat.

Eko doldurun.

Yakalama işareti.

Geçit içindeki yankı rengi.
